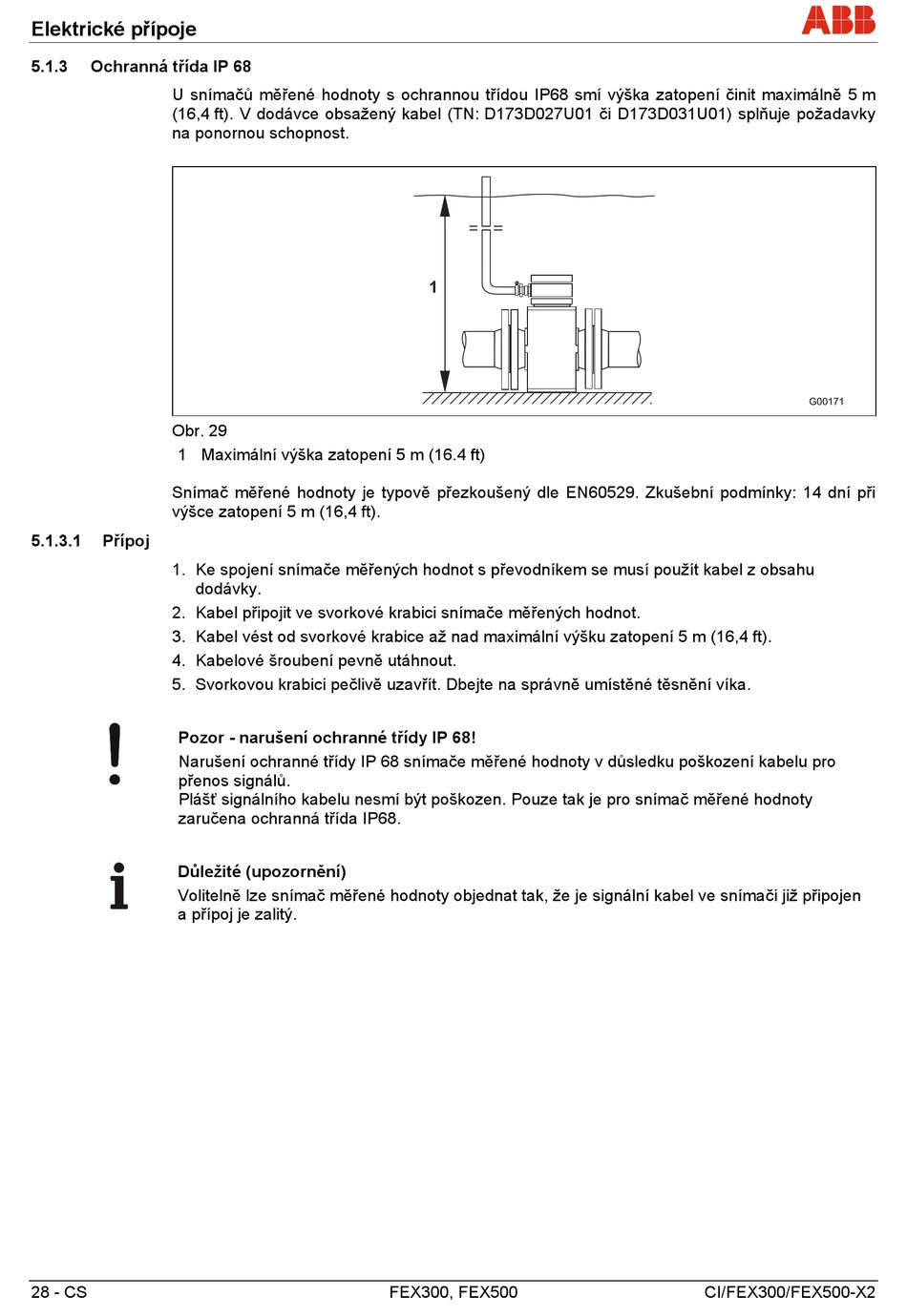

Elektrické přípoje
5.1.3
Ochranná třída IP 68
U snímačů měřené hodnoty s ochrannou třídou IP68 smí výška zatopení činit maximálně 5 m
(16,4 ft). V dodávce obsažený kabel (TN: D173D027U01 či D173D031U01) splňuje požadavky
na ponornou schopnost.
Obr. 29
1 Maximální výška zatopení 5 m (16.4 ft)
Snímač měřené hodnoty je typově přezkoušený dle EN60529. Zkušební podmínky: 14 dní při
výšce zatopení 5 m (16,4 ft).
5.1.3.1
Přípoj
1. Ke spojení snímače měřených hodnot s převodníkem se musí použít kabel z obsahu
dodávky.
2. Kabel připojit ve svorkové krabici snímače měřených hodnot.
3. Kabel vést od svorkové krabice až nad maximální výšku zatopení 5 m (16,4 ft).
4. Kabelové šroubení pevně utáhnout.
5. Svorkovou krabici pečlivě uzavřít. Dbejte na správně umístěné těsnění víka.
Pozor - narušení ochranné třídy IP 68!
Narušení ochranné třídy IP 68 snímače měřené hodnoty v důsledku poškození kabelu pro
přenos signálů.
Plášť signálního kabelu nesmí být poškozen. Pouze tak je pro snímač měřené hodnoty
zaručena ochranná třída IP68.
Důležité (upozornění)
Volitelně lze snímač měřené hodnoty objednat tak, že je signální kabel ve snímači již připojen
a přípoj je zalitý.
28 - CS
1
FEX300, FEX500
G00171
CI/FEX300/FEX500-X2
