Ieşirea digitală DO1 şi DO2, impulsuri separate de tur şi retur
I
E
51
52
42
41
I = intern, E = extern

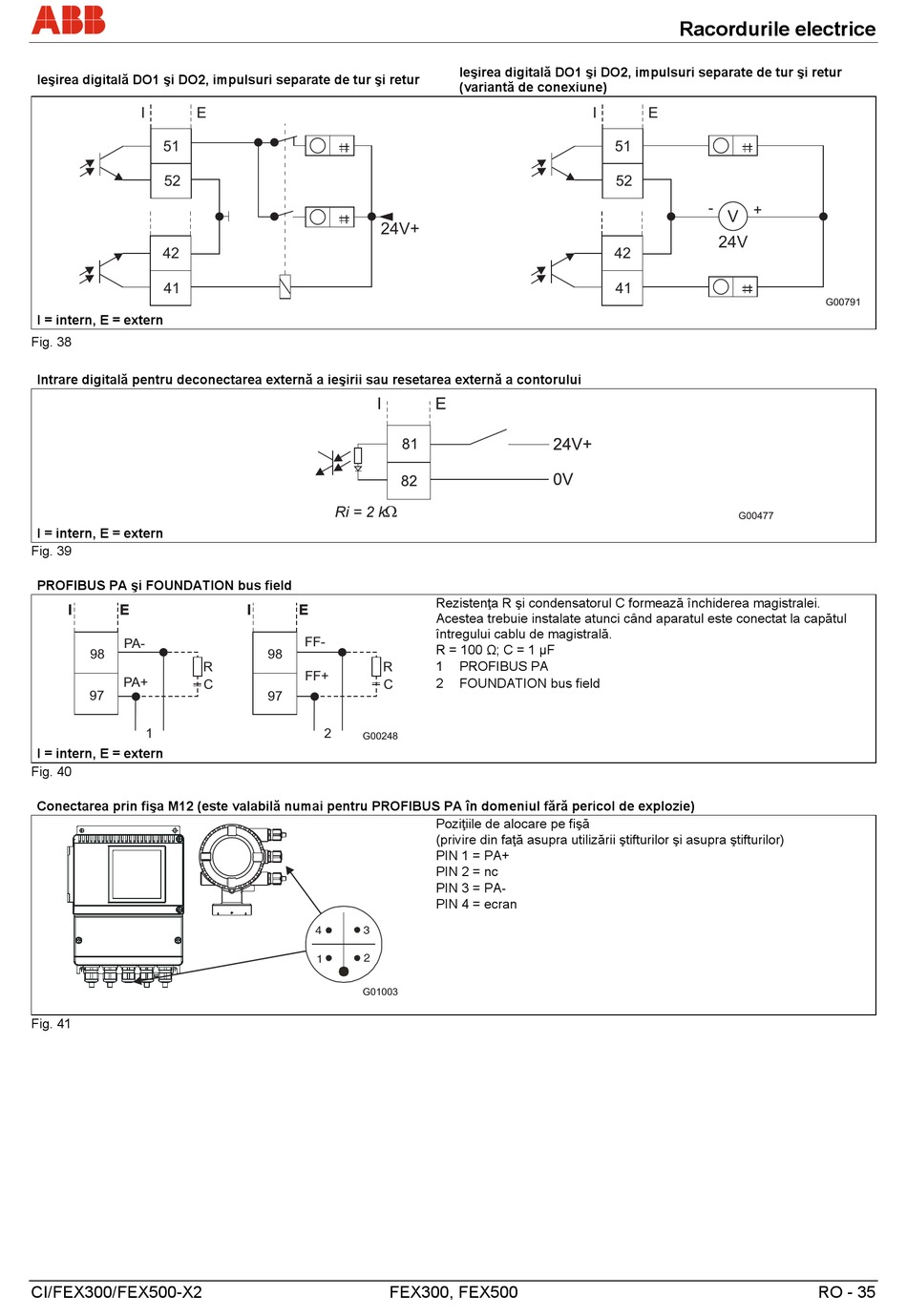

Fig. 38
Intrare digitală pentru deconectarea externă a ieşirii sau resetarea externă a contorului
I = intern, E = extern
Fig. 39
PROFIBUS PA şi FOUNDATION bus field
I
E
PA-
98
PA+
97
1
I = intern, E = extern
Fig. 40
Conectarea prin fişa M12 (este valabilă numai pentru PROFIBUS PA în domeniul fără pericol de explozie)
Fig. 41
CI/FEX300/FEX500-X2
I
E
FF-
98
R
FF+
C
97
2
G00248
4
3
2
1
G01003
Ieşirea digitală DO1 şi DO2, impulsuri separate de tur şi retur
(variantă de conexiune)
24V+
Rezistenţa R şi condensatorul C formează închiderea magistralei.
Acestea trebuie instalate atunci când aparatul este conectat la capătul
întregului cablu de magistrală.
R = 100 Ω; C = 1 µF
R
1 PROFIBUS PA
C
2 FOUNDATION bus field
Poziţiile de alocare pe fişă
(privire din faţă asupra utilizării ştifturilor şi asupra ştifturilor)
PIN 1 = PA+
PIN 2 = nc
PIN 3 = PA-
PIN 4 = ecran
FEX300, FEX500
Racordurile electrice
I
E
51
52
-
+
V
24V
42
41
G00791
RO - 35
