5 Elektriühendused
5.1 Signaal- ja magnetpoolikaabli konfektsioneerimine ning vedamine
5.1.1 Kaabel osanumbriga D173D027U01
Kohaldage mõlemad kaablid vastavalt joonisele.
Oluline (MÄRKUS)
Kasutage sooneotstel kattehülsse!
• Kattehülsid 0,75 mm
• Kattehülsid 0,5 mm
Varjestusi ei tohi puudutada, sest vastasel juhul võib signaalis tekkida lühis.

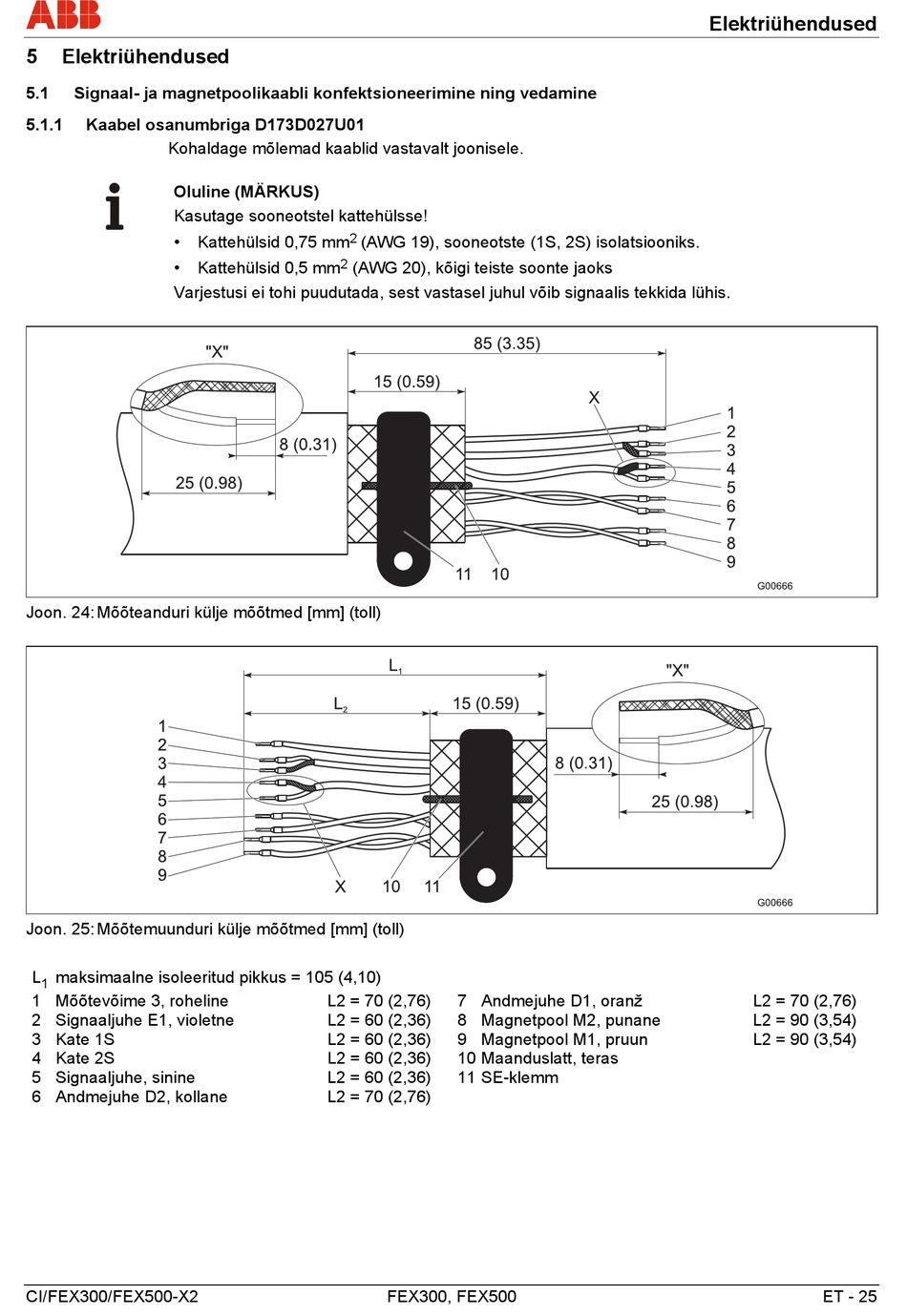

Joon. 24: Mõõteanduri külje mõõtmed [mm] (toll)
Joon. 25: Mõõtemuunduri külje mõõtmed [mm] (toll)
L maksimaalne isoleeritud pikkus = 105 (4,10)
1
1 Mõõtevõime 3, roheline
2 Signaaljuhe E1, violetne
3 Kate 1S
4 Kate 2S
5 Signaaljuhe, sinine
6 Andmejuhe D2, kollane
CI/FEX300/FEX500-X2
2
(AWG 19), sooneotste (1S, 2S) isolatsiooniks.
2
(AWG 20), kõigi teiste soonte jaoks
L2 = 70 (2,76) 7 Andmejuhe D1, oranž
L2 = 60 (2,36) 8 Magnetpool M2, punane
L2 = 60 (2,36) 9 Magnetpool M1, pruun
L2 = 60 (2,36) 10Maanduslatt, teras
L2 = 60 (2,36) 11SE-klemm
L2 = 70 (2,76)
FEX300, FEX500
Elektriühendused
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
ET - 25
