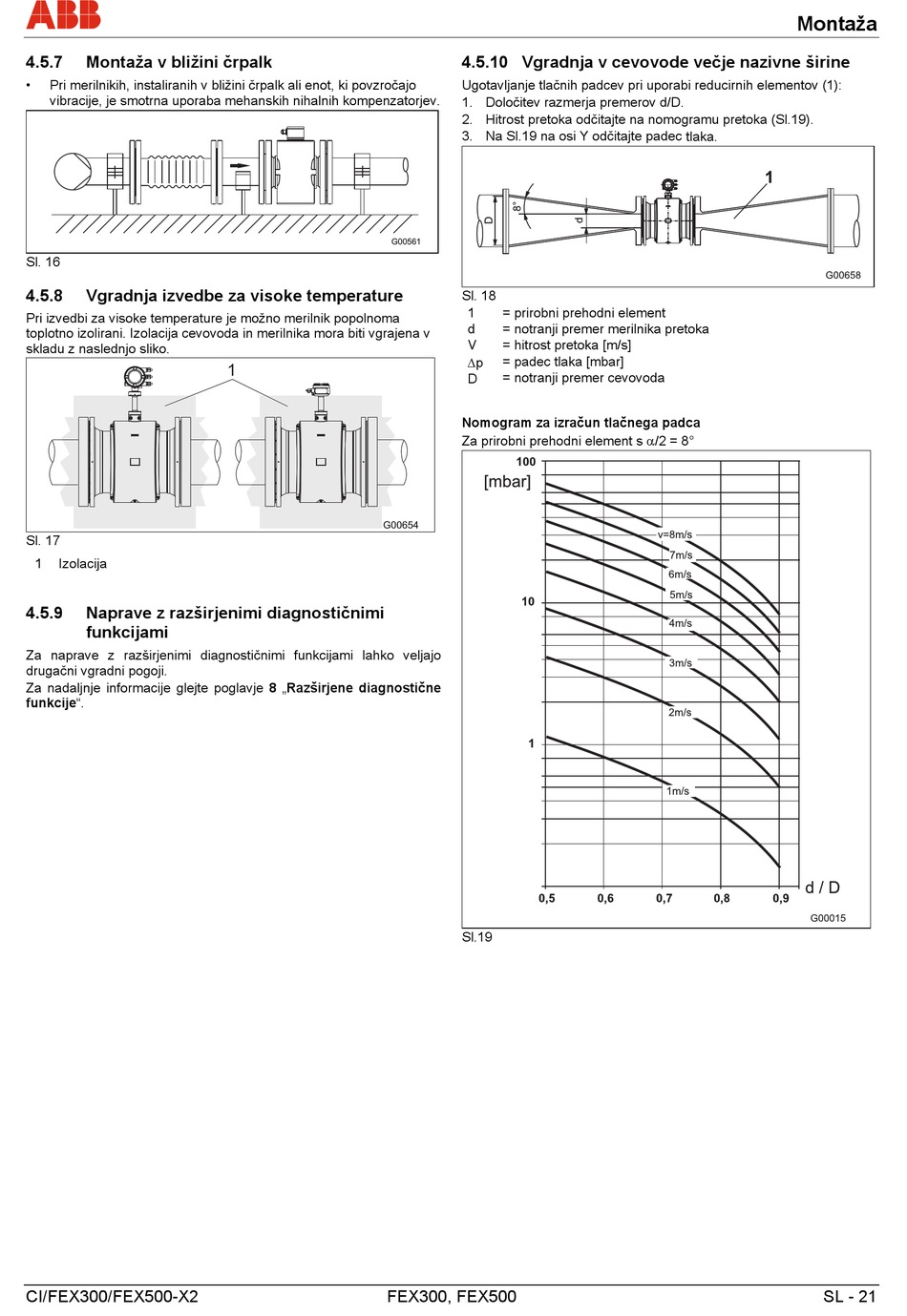

4.5.7
Montaža v bližini črpalk
•
Pri merilnikih, instaliranih v bližini črpalk ali enot, ki povzročajo
vibracije, je smotrna uporaba mehanskih nihalnih kompenzatorjev.
Sl. 16
4.5.8
Vgradnja izvedbe za visoke temperature
Pri izvedbi za visoke temperature je možno merilnik popolnoma
toplotno izolirani. Izolacija cevovoda in merilnika mora biti vgrajena v
skladu z naslednjo sliko.
Sl. 17
1 Izolacija
4.5.9
Naprave z razširjenimi diagnostičnimi
funkcijami
Za naprave z razširjenimi diagnostičnimi funkcijami lahko veljajo
drugačni vgradni pogoji.
Za nadaljnje informacije glejte poglavje 8 „Razširjene diagnostične
funkcije".
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
FEX300, FEX500
4.5.10 Vgradnja v cevovode večje nazivne širine
Ugotavljanje tlačnih padcev pri uporabi reducirnih elementov (1):
1. Določitev razmerja premerov d/D.
2. Hitrost pretoka odčitajte na nomogramu pretoka (Sl.19).
3. Na Sl.19 na osi Y odčitajte padec tlaka.
Sl. 18
1
= prirobni prehodni element
d
= notranji premer merilnika pretoka
V
= hitrost pretoka [m/s]
p
= padec tlaka [mbar]
= notranji premer cevovoda
D
Nomogram za izračun tlačnega padca
Za prirobni prehodni element s /2 = 8°
Sl.19
Montaža
SL - 21
