Електрически връзки

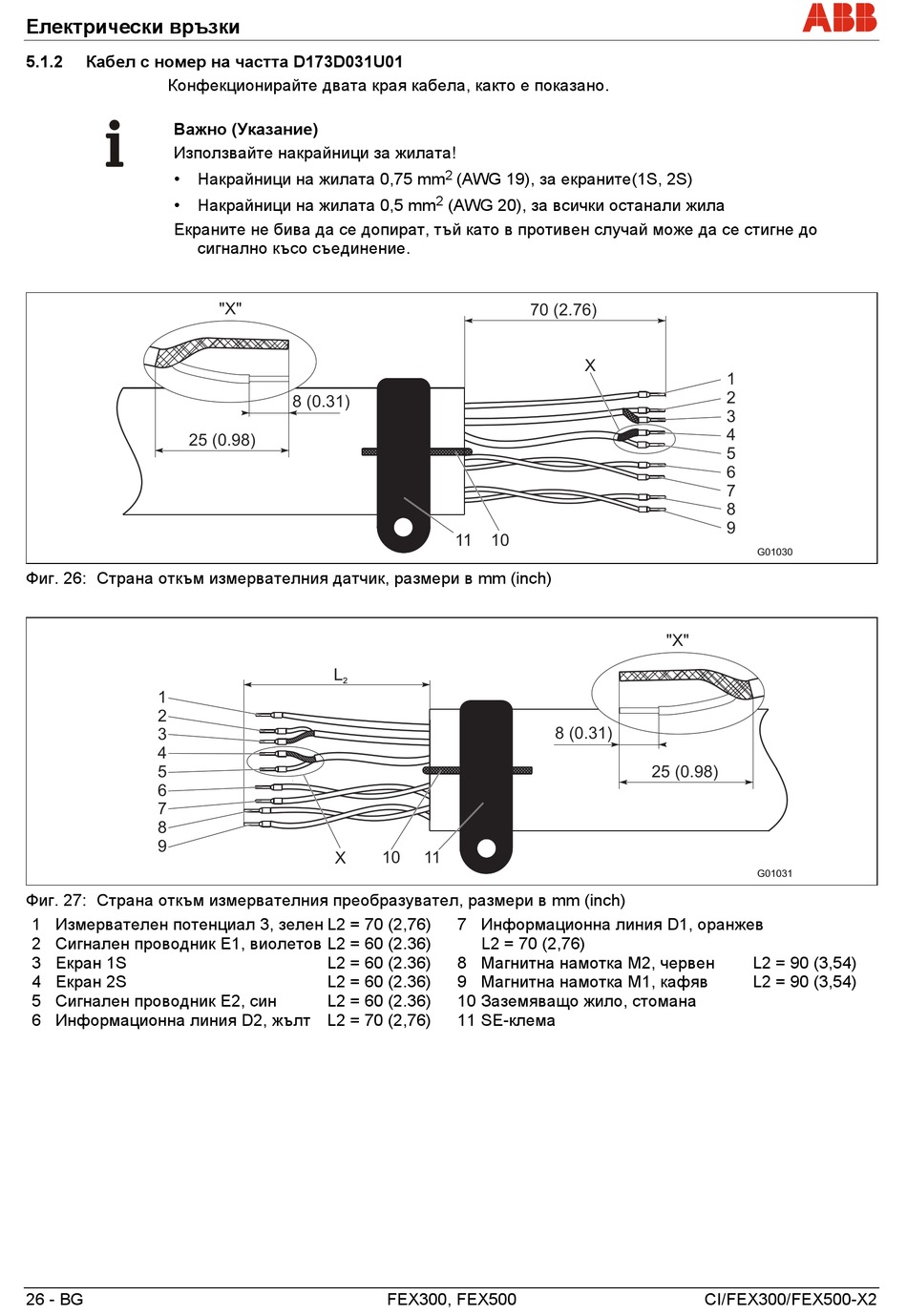

5.1.2 Кабел с номер на частта D173D031U01
Конфекционирайте двата края кабела, както е показано.
Важно (Указание)
Използвайте накрайници за жилата!
• Накрайници на жилата 0,75 mm
• Накрайници на жилата 0,5 mm
Екраните не бива да се допират, тъй като в противен случай може да се стигне до
сигнално късо съединение.
25 (0.98)
Фиг. 26: Страна откъм измервателния датчик, размери в mm (inch)
1
2
3
4
5
6
7
8
9
Фиг. 27: Страна откъм измервателния преобразувател, размери в mm (inch)
1 Измервателен потенциал 3, зелен L2 = 70 (2,76)
2 Сигнален проводник Е1, виолетов L2 = 60 (2.36)
3 Екран 1S
4 Екран 2S
5 Сигнален проводник Е2, син
6 Информационна линия D2, жълт L2 = 70 (2,76)
26 - BG
"X"
8 (0.31)
L
2
X 10
L2 = 60 (2.36)
L2 = 60 (2.36)
L2 = 60 (2.36)
FEX300, FEX500
2
(AWG 19), за екраните(1S, 2S)
2
(AWG 20), за всички останали жила
70 (2.76)
X
11 10
8 (0.31)
11
7 Информационна линия D1, оранжев
L2 = 70 (2,76)
8 Магнитна намотка M2, червен
9 Магнитна намотка M1, кафяв
10Заземяващо жило, стомана
11SE-клема
1
2
3
4
5
6
7
8
9
G01030
" " X
25 (0.98)
G01031
L2 = 90 (3,54)
L2 = 90 (3,54)
CI/FEX300/FEX500-X2
