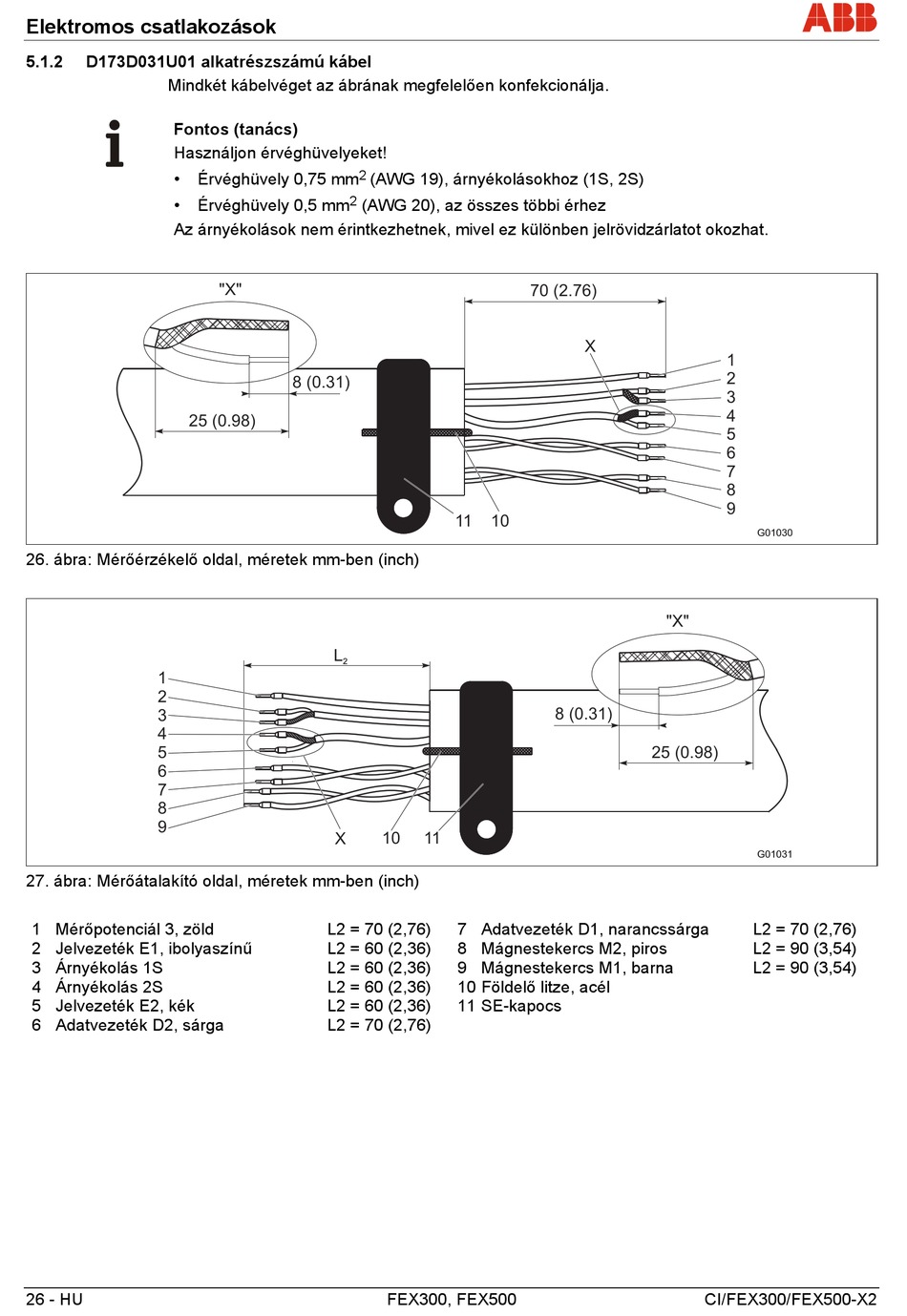

Elektromos csatlakozások
5.1.2 D173D031U01 alkatrészszámú kábel
Mindkét kábelvéget az ábrának megfelelően konfekcionálja.
Fontos (tanács)
Használjon érvéghüvelyeket!
• Érvéghüvely 0,75 mm
• Érvéghüvely 0,5 mm
Az árnyékolások nem érintkezhetnek, mivel ez különben jelrövidzárlatot okozhat.
25 (0.98)
26. ábra: Mérőérzékelő oldal, méretek mm-ben (inch)
1
2
3
4
5
6
7
8
9
27. ábra: Mérőátalakító oldal, méretek mm-ben (inch)
1 Mérőpotenciál 3, zöld
2 Jelvezeték E1, ibolyaszínű
3 Árnyékolás 1S
4 Árnyékolás 2S
5 Jelvezeték E2, kék
6 Adatvezeték D2, sárga
26 - HU
2
(AWG 19), árnyékolásokhoz (1S, 2S)
2
(AWG 20), az összes többi érhez
"X"
8 (0.31)
L
2
10
X
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
FEX300, FEX500
70 (2.76)
X
11 10
8 (0.31)
11
7 Adatvezeték D1, narancssárga
8 Mágnestekercs M2, piros
9 Mágnestekercs M1, barna
10Földelő litze, acél
11SE-kapocs
1
2
3
4
5
6
7
8
9
G01030
" " X
25 (0.98)
G01031
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
CI/FEX300/FEX500-X2
