Λάβετε υπόψη τα ακόλουθα σημεία κατά την τοποθέτηση:
•
Παράλληλα με τους αγωγούς σημάτων (μοβ και μπλε) περνά μαζί και ένα καλώδιο
μαγνητικών πηνίων (κόκκινο και καφέ), έτσι ώστε μεταξύ αισθητήρα μέτρησης και
μετατροπέα μέτρησης να είναι απαραίτητο μόνο ένα καλώδιο. Μην οδηγήσετε το καλώδιο
μέσω κουτιών διακλάδωσης ή οριολωρίδων
•
Το καλώδιο σήματος οδηγεί ένα σήμα τάσης μόνο μερικών χιλιοστών Volt και πρέπει για
αυτό να τοποθετηθεί με τη συντομότερη δυνατή διαδρομή. Το μέγιστο επιτρεπτό μήκος του
καλωδίου σήματος ανέρχεται χωρίς προενισχυτή στα 50 m (164 ft) και με προενισχυτή στα
200 m (656 ft).
•
Αποφεύγετε τη γειτνίαση με μεγαλύτερες ηλεκτρικές μηχανές και στοιχεία ζεύξης/απόζευξης,
που προκαλούν πεδία ελέγχου, παλμούς ζεύξης/απόζευξης και επαγωγές. Όταν αυτό δεν
είναι δυνατό, τοποθετήστε το καλώδιο σήματος και μαγνητικών πηνίων μέσα σε ένα
μεταλλικό σωλήνα και συνδέστε τον στη γείωση λειτουργίας.
•
Τοποθετήστε τους αγωγούς θωρακισμένους και συνδέστε τους με το δυναμικό γείωσης
λειτουργίας.
•
Για τη θωράκιση έναντι μαγνητικής σκέδασης έχει το καλώδιο μια εξωτερική θωράκιση, αυτή
η θωράκιση πρέπει να συνδεθεί στον ακροδέκτη SE.
•
Επίσης και ο συνημμένος χαλύβδινος πλεκτός αγωγός πρέπει να συνδεθεί επίσης στον
ακροδέκτη SE.
•
Ο μανδύας του καλωδίου δεν επιτρέπεται κατά την τοποθέτηση να υποστεί ζημιά.
•

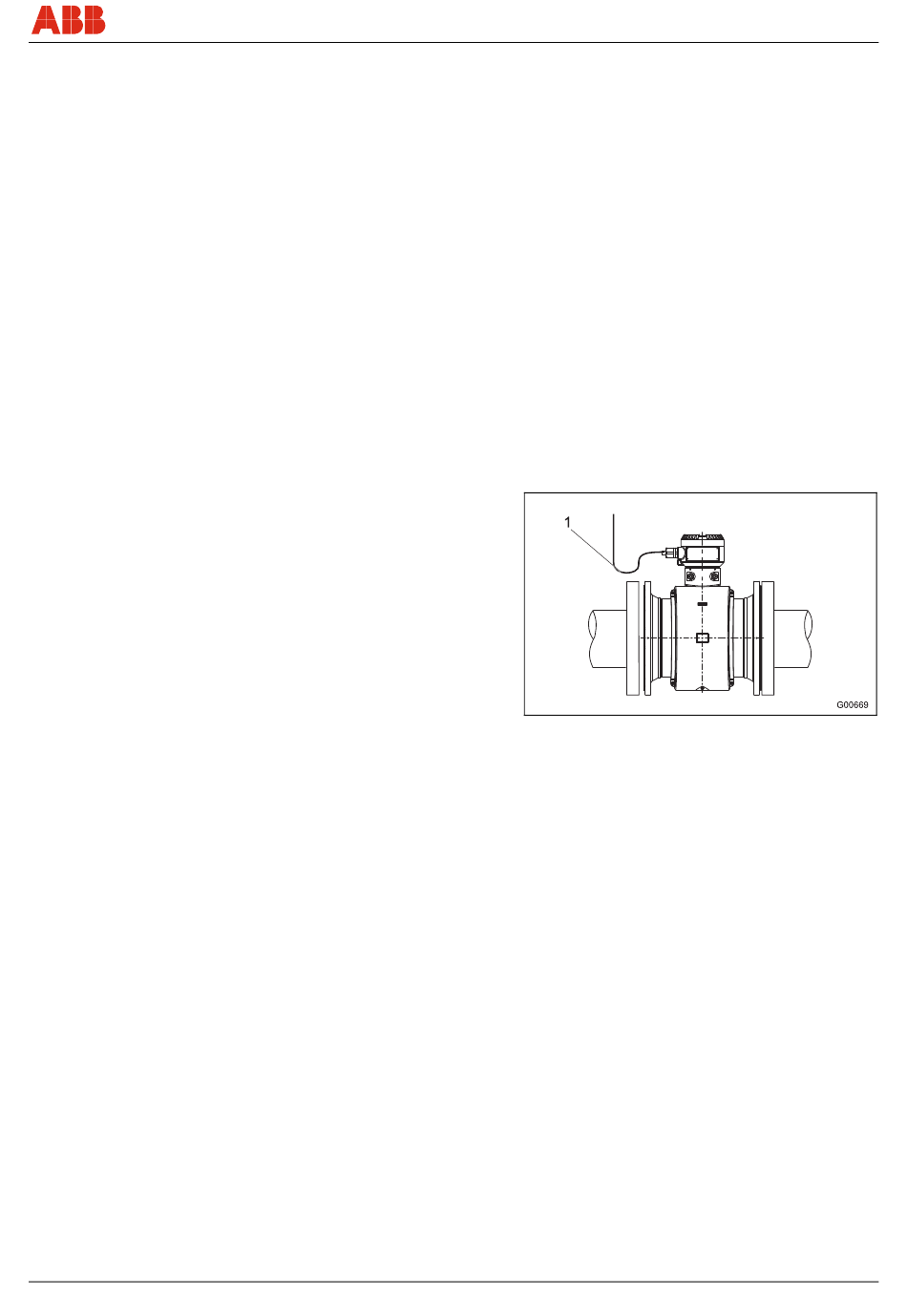

Κατά την εγκατάσταση προσέξτε, να
τοποθετηθεί το καλώδιο με ένα βρόχο
(σάκος νερού) (1). Σε περίπτωση κάθετης
τοποθέτησης ευθυγραμμίστε τους
στυπιοθλίπτες προς τα κάτω.
CI/FEX300/FEX500-X2
Εικ. 28
FEX300, FEX500
Ηλεκτρικές συνδέσεις
EL - 27
