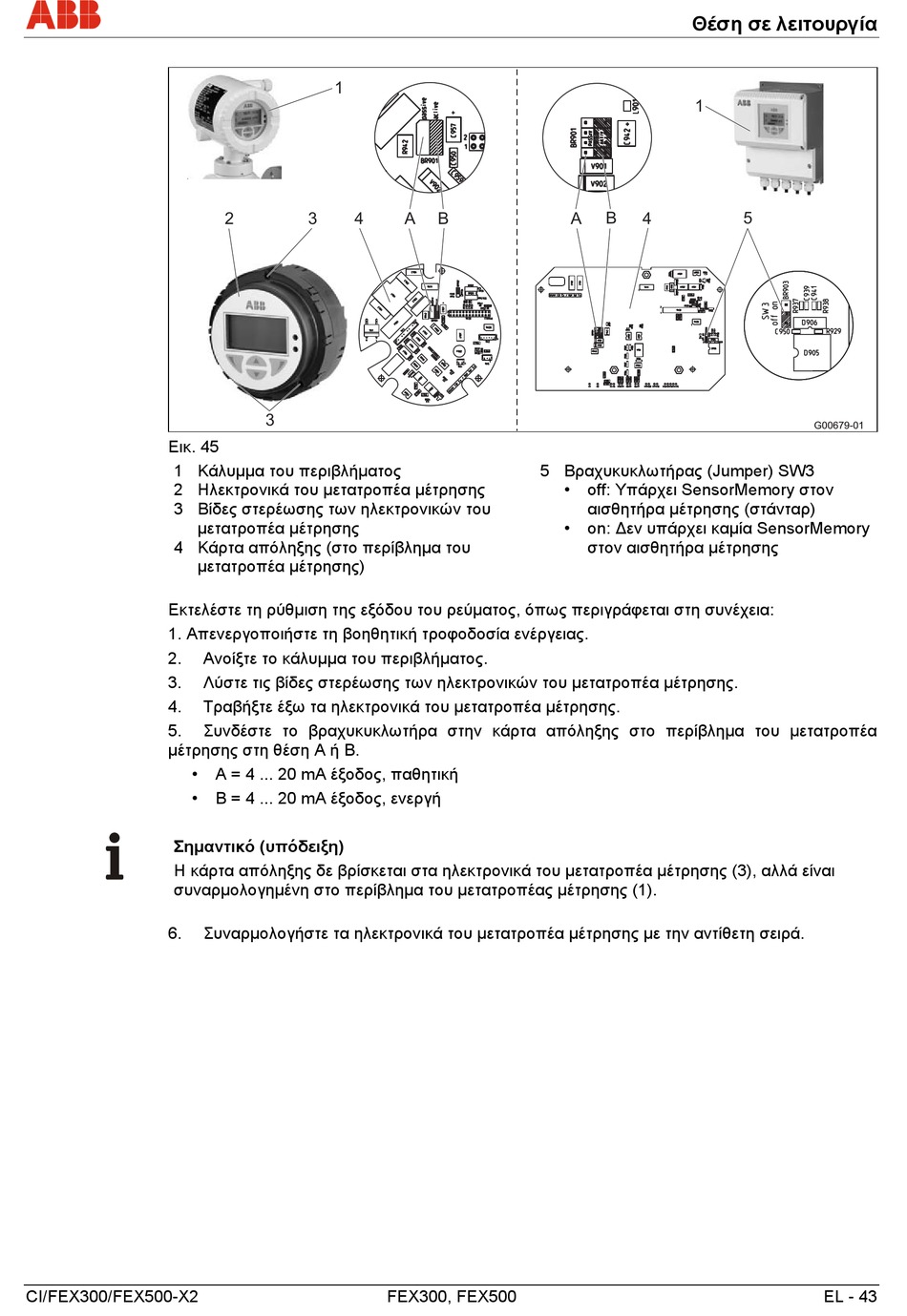

Εικ. 45
1 Κάλυμμα του περιβλήματος
2 Ηλεκτρονικά του μετατροπέα μέτρησης
3 Βίδες στερέωσης των ηλεκτρονικών του
μετατροπέα μέτρησης
4 Κάρτα απόληξης (στο περίβλημα του
μετατροπέα μέτρησης)
Εκτελέστε τη ρύθμιση της εξόδου του ρεύματος, όπως περιγράφεται στη συνέχεια:
1. Απενεργοποιήστε τη βοηθητική τροφοδοσία ενέργειας.
2.
3.
4.
5.
μέτρησης στη θέση A ή B.
•
•
Σημαντικό (υπόδειξη)
Η κάρτα απόληξης δε βρίσκεται στα ηλεκτρονικά του μετατροπέα μέτρησης (3), αλλά είναι
συναρμολογημένη στο περίβλημα του μετατροπέας μέτρησης (1).
6.
CI/FEX300/FEX500-X2
1
2
3
4
3
Ανοίξτε το κάλυμμα του περιβλήματος.
Λύστε τις βίδες στερέωσης των ηλεκτρονικών του μετατροπέα μέτρησης.
Τραβήξτε έξω τα ηλεκτρονικά του μετατροπέα μέτρησης.
Συνδέστε το βραχυκυκλωτήρα στην κάρτα απόληξης στο περίβλημα του μετατροπέα
A = 4 ... 20 mA έξοδος, παθητική
B = 4 ... 20 mA έξοδος, ενεργή
Συναρμολογήστε τα ηλεκτρονικά του μετατροπέα μέτρησης με την αντίθετη σειρά.
A
B
5 Βραχυκυκλωτήρας (Jumper) SW3
FEX300, FEX500
Θέση σε λειτουργία
1
A
B
4
•
off: Υπάρχει SensorMemory στον
αισθητήρα μέτρησης (στάνταρ)
•
on: ∆εν υπάρχει καμία SensorMemory
στον αισθητήρα μέτρησης
5
G00679-01
EL - 43
