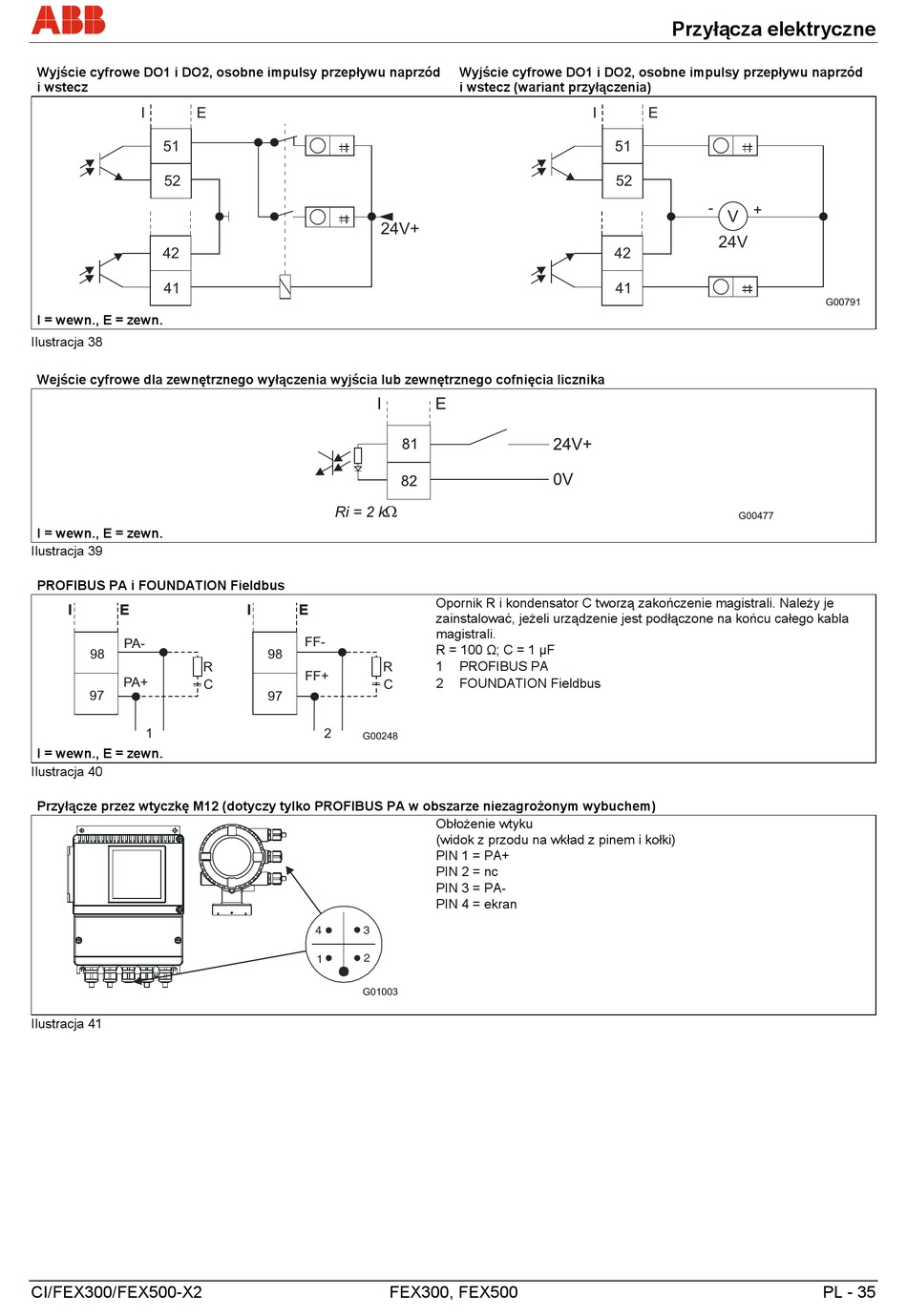

Wyjście cyfrowe DO1 i DO2, osobne impulsy przepływu naprzód
i wstecz
I
E
51
52
42
41
I = wewn., E = zewn.
Ilustracja 38
Wejście cyfrowe dla zewnętrznego wyłączenia wyjścia lub zewnętrznego cofnięcia licznika
I = wewn., E = zewn.
Ilustracja 39
PROFIBUS PA i FOUNDATION Fieldbus
I
E
PA-
98
PA+
97
1
I = wewn., E = zewn.
Ilustracja 40
Przyłącze przez wtyczkę M12 (dotyczy tylko PROFIBUS PA w obszarze niezagrożonym wybuchem)
Ilustracja 41
CI/FEX300/FEX500-X2
I
E
FF-
98
R
FF+
C
97
2
G00248
4
3
2
1
G01003
Wyjście cyfrowe DO1 i DO2, osobne impulsy przepływu naprzód
i wstecz (wariant przyłączenia)
24V+
Opornik R i kondensator C tworzą zakończenie magistrali. Należy je
zainstalować, jeżeli urządzenie jest podłączone na końcu całego kabla
magistrali.
R = 100 Ω; C = 1 µF
R
1 PROFIBUS PA
C
2 FOUNDATION Fieldbus
Obłożenie wtyku
(widok z przodu na wkład z pinem i kołki)
PIN 1 = PA+
PIN 2 = nc
PIN 3 = PA-
PIN 4 = ekran
FEX300, FEX500
Przyłącza elektryczne
I
E
51
52
-
+
V
24V
42
41
G00791
PL - 35
