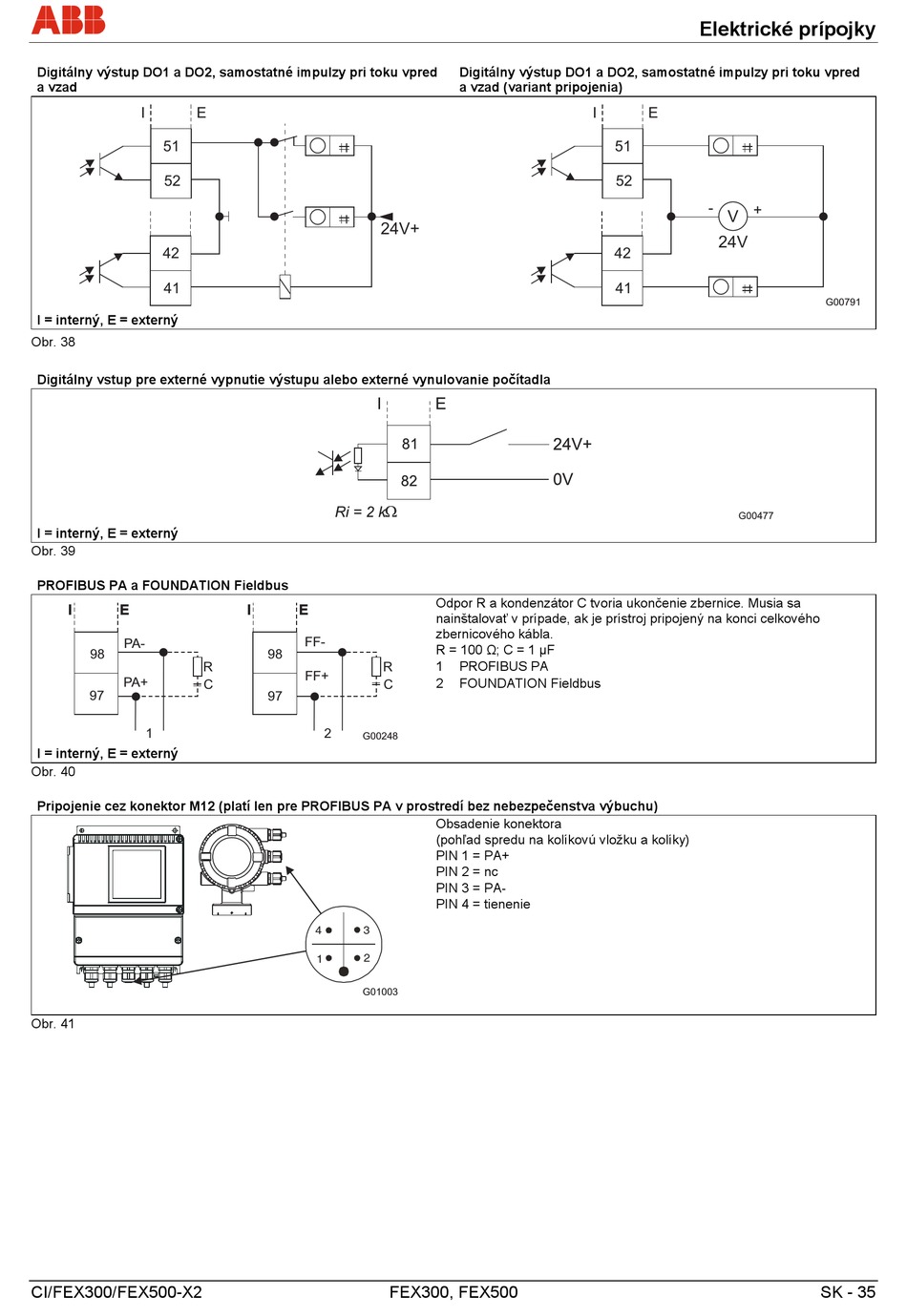

Digitálny výstup DO1 a DO2, samostatné impulzy pri toku vpred
a vzad
I
E
51
52
42
41
I = interný, E = externý
Obr. 38
Digitálny vstup pre externé vypnutie výstupu alebo externé vynulovanie počítadla
I = interný, E = externý
Obr. 39
PROFIBUS PA a FOUNDATION Fieldbus
I
E
PA-
98
PA+
97
1
I = interný, E = externý
Obr. 40
Pripojenie cez konektor M12 (platí len pre PROFIBUS PA v prostredí bez nebezpečenstva výbuchu)
Obr. 41
CI/FEX300/FEX500-X2
I
E
FF-
98
R
FF+
C
97
2
G00248
4
3
2
1
G01003
Digitálny výstup DO1 a DO2, samostatné impulzy pri toku vpred
a vzad (variant pripojenia)
24V+
Odpor R a kondenzátor C tvoria ukončenie zbernice. Musia sa
nainštalovať v prípade, ak je prístroj pripojený na konci celkového
zbernicového kábla.
R = 100 Ω; C = 1 µF
R
1 PROFIBUS PA
C
2 FOUNDATION Fieldbus
Obsadenie konektora
(pohľad spredu na kolíkovú vložku a kolíky)
PIN 1 = PA+
PIN 2 = nc
PIN 3 = PA-
PIN 4 = tienenie
FEX300, FEX500
Elektrické prípojky
I
E
51
52
-
+
V
24V
42
41
G00791
SK - 35
