Przyłącza elektryczne
5.1.3
Stopień ochrony IP 68
W przypadku czujników pomiarowych o stopniu ochrony IP 68 maksymalna wysokość zalania
może wynosić 5 m (16,4 stóp). Wchodzący w zakres dostawy kabel (TN: D173D027U01 lub
D173D031U01) spełnia wymagania w odniesieniu do możliwości zanurzania.

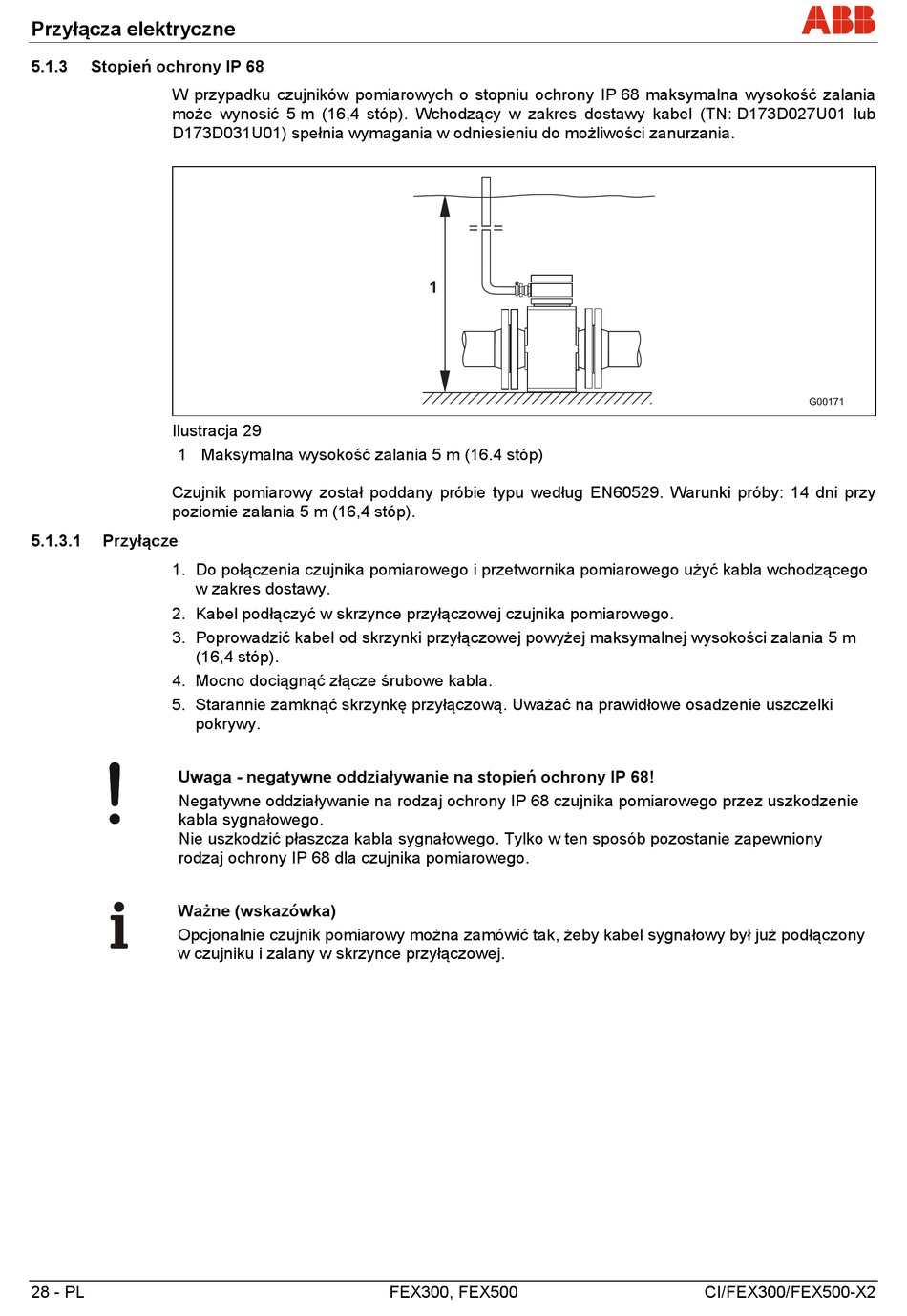

Ilustracja 29
1 Maksymalna wysokość zalania 5 m (16.4 stóp)
Czujnik pomiarowy został poddany próbie typu według EN60529. Warunki próby: 14 dni przy
poziomie zalania 5 m (16,4 stóp).
5.1.3.1
Przyłącze
1. Do połączenia czujnika pomiarowego i przetwornika pomiarowego użyć kabla wchodzącego
w zakres dostawy.
2. Kabelpodłączyć w skrzynce przyłączowej czujnika pomiarowego.
3. Poprowadzić kabel od skrzynki przyłączowej powyżej maksymalnej wysokości zalania 5 m
(16,4 stóp).
4. Mocno dociągnąć złącze śrubowe kabla.
5. Starannie zamknąć skrzynkę przyłączową. Uważać na prawidłowe osadzenie uszczelki
pokrywy.
Uwaga - negatywne oddziaływanie na stopień ochrony IP 68!
Negatywne oddziaływanie na rodzaj ochrony IP 68 czujnika pomiarowego przez uszkodzenie
kabla sygnałowego.
Nie uszkodzić płaszcza kabla sygnałowego. Tylko w ten sposób pozostanie zapewniony
rodzaj ochrony IP 68 dla czujnika pomiarowego.
Ważne (wskazówka)
Opcjonalnie czujnik pomiarowy można zamówić tak, żeby kabel sygnałowy był już podłączony
w czujniku i zalany w skrzynce przyłączowej.
28 - PL
1
FEX300, FEX500
G00171
CI/FEX300/FEX500-X2
