5.2.2
Przetwornik pomiarowy
Zewnętrzne ekranowanie kabla podłączane jest do szyny zbiorczej za pomocą opaski
zaciskowej (3) (z dołączonej torebki znajdującej się w obszarze przyłączy).
Ekranowanie żył sygnałowych służy jako "Driven Shield" dla przenoszenia sygnału
pomiarowego.
Kabel jest podłączany zgodnie ze schematem połączeń do czujnika pomiarowego i
przetwornika pomiarowego.

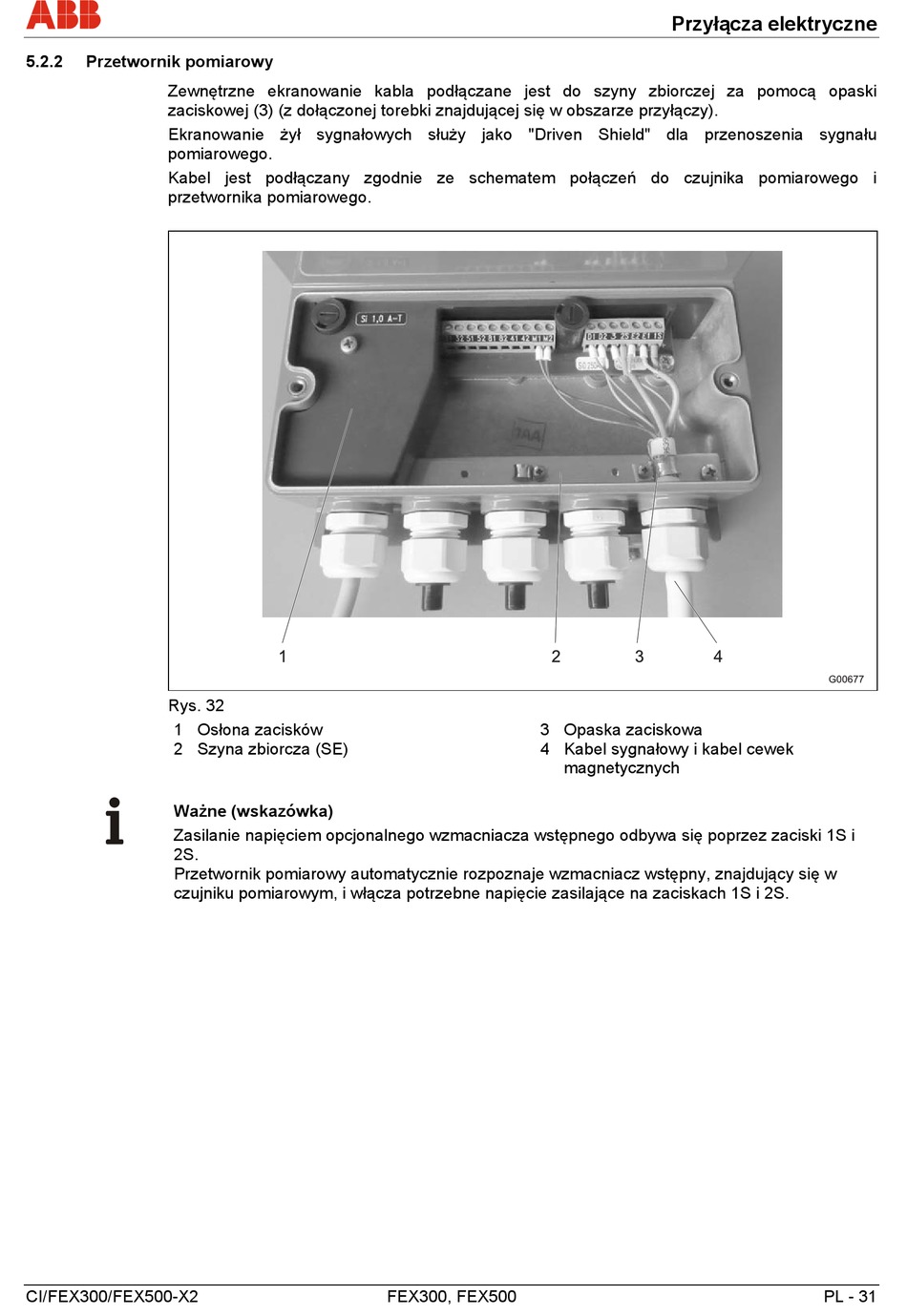

Rys. 32
1 Osłona zacisków
2 Szyna zbiorcza (SE)
Ważne (wskazówka)
Zasilanie napięciem opcjonalnego wzmacniacza wstępnego odbywa się poprzez zaciski 1S i
2S.
Przetwornik pomiarowy automatycznie rozpoznaje wzmacniacz wstępny, znajdujący się w
czujniku pomiarowym, i włącza potrzebne napięcie zasilające na zaciskach 1S i 2S.
CI/FEX300/FEX500-X2
3 Opaska zaciskowa
4 Kabel sygnałowy i kabel cewek
FEX300, FEX500
Przyłącza elektryczne
magnetycznych
PL - 31
