5.2.2
Mérőátalakító
A kábel külső árnyékolását a bilinccsel (3) együtt (a csatlakozási térben található a tasakban) a
gyűjtősínre kell fektetni.
A jelkábel erek árnyékolása „Driven Shield" árnyékolásként szolgálnak a mérőjel átviteléhez.
A kábelt a csatlakozási terv szerint kell csatlakoztatni a mérőérzékelőre és a mérőátalakítóra.

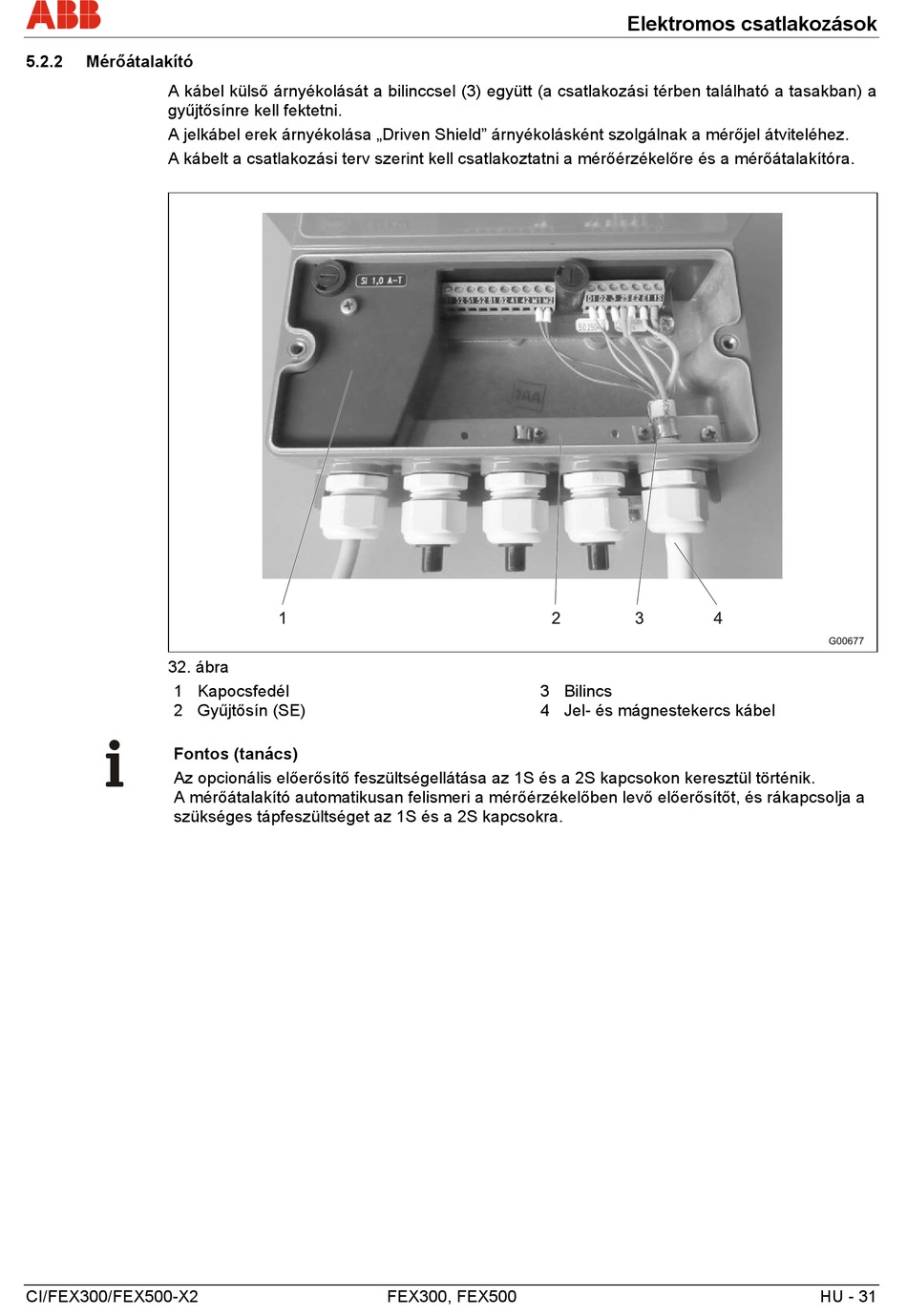

32. ábra
1 Kapocsfedél
2 Gyűjtősín (SE)
Fontos (tanács)
Az opcionális előerősítő feszültségellátása az 1S és a 2S kapcsokon keresztül történik.
A mérőátalakító automatikusan felismeri a mérőérzékelőben levő előerősítőt, és rákapcsolja a
szükséges tápfeszültséget az 1S és a 2S kapcsokra.
CI/FEX300/FEX500-X2
3 Bilincs
4 Jel- és mágnestekercs kábel
FEX300, FEX500
Elektromos csatlakozások
HU - 31
