Pri polaganju upoštevajte naslednje točke:
•
Vzporedno s signalnima vodoma (vijoličen ali moder) napeljite kabel magnetne tuljave, tako
da bo med merilnikom in merilnim pretvornikom potreben le en kabel. Kabla ne napeljite prek
razdelilne vtičnice ali letve s sponkami.
•
Po signalnem kablu se pretaka napetostni signal v višini le nekaj minivoltov, zaradi česar
mora ta kabel biti čim krajši. Največja dovoljena dolžina signalnega kabla je 50 m (164 ft) oz.
200 m (656 ft), če je merilnik opremljen s predojačevalnikom.
•
Kablov ne polagajte v bližino večjih električnih strojev in stikalnih elementov, ki povzročajo
razsejana polja, preklopne impulze in indukcije. Če to ni možno, signalni kabel in kabel
magnetne tuljave položite v kovinsko cev in to priključite na ozemljitev.
•
Vode položite izolirane in na ozemljitveni potencial.
•
Za izolacijo proti magnetnemu razsipanju ima kabel zunanjo izolacijo, ki jo priključite na SE-
sponko.
•
Priloženo jekleno pramenko je treba prav tako priključiti na SE-sponko.
•
Plašč kabla pri polaganju ne smete poškodovati.
•

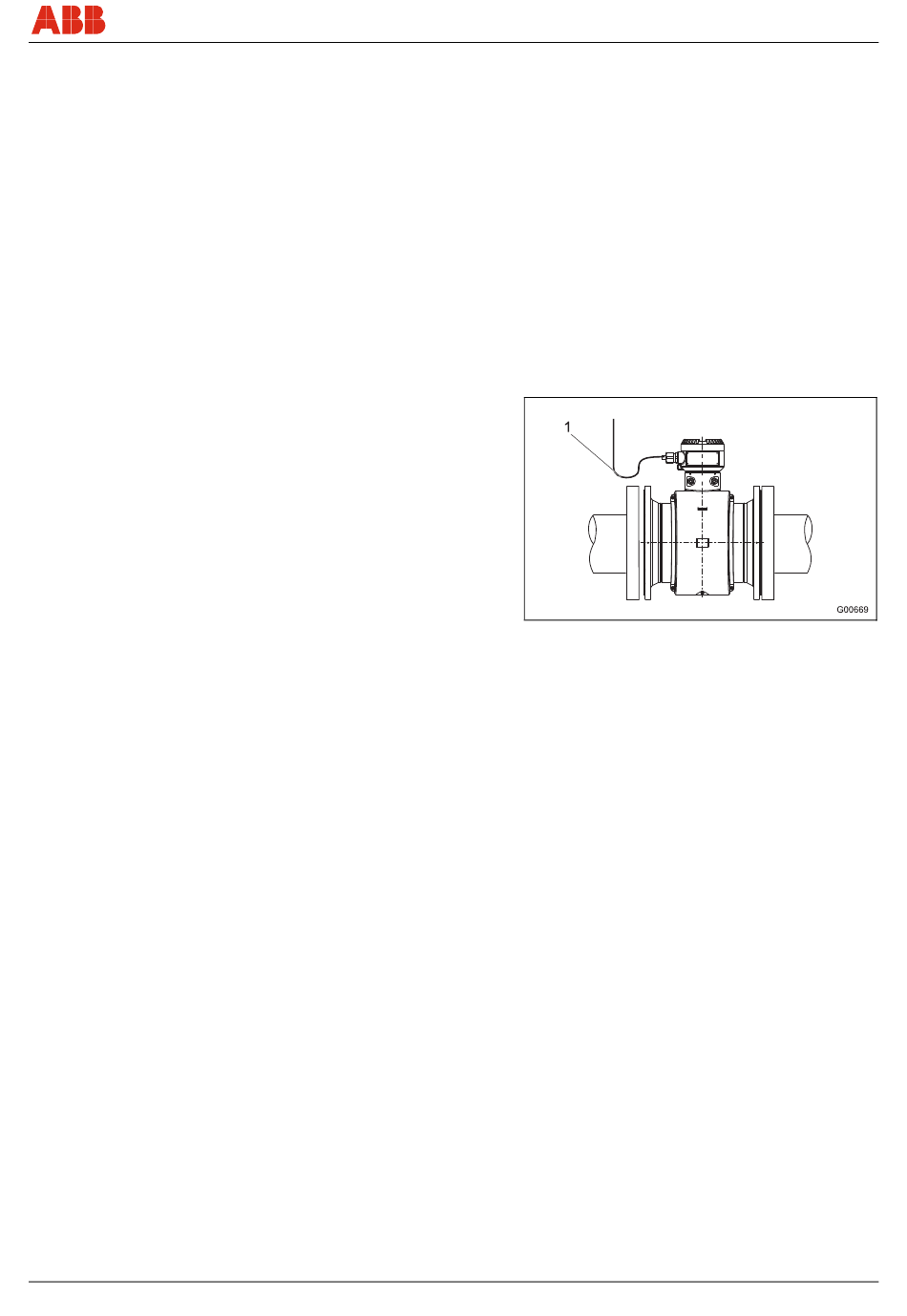

Pri namestitvi pazite, da kabel položite z
vodno vrečo (1). Pri navpični vgradnji
morajo biti zvijačenja kablov usmerjena
navzdol.
CI/FEX300/FEX500-X2
Slika 28
FEX300, FEX500
Električni priključki
SL - 27
