5 Električni priključki
5.1 Konfekcioniranje in polaganje signalnega kabla in kabla magnetne tuljave
5.1.1 Kabel s številko dela D173D027U01

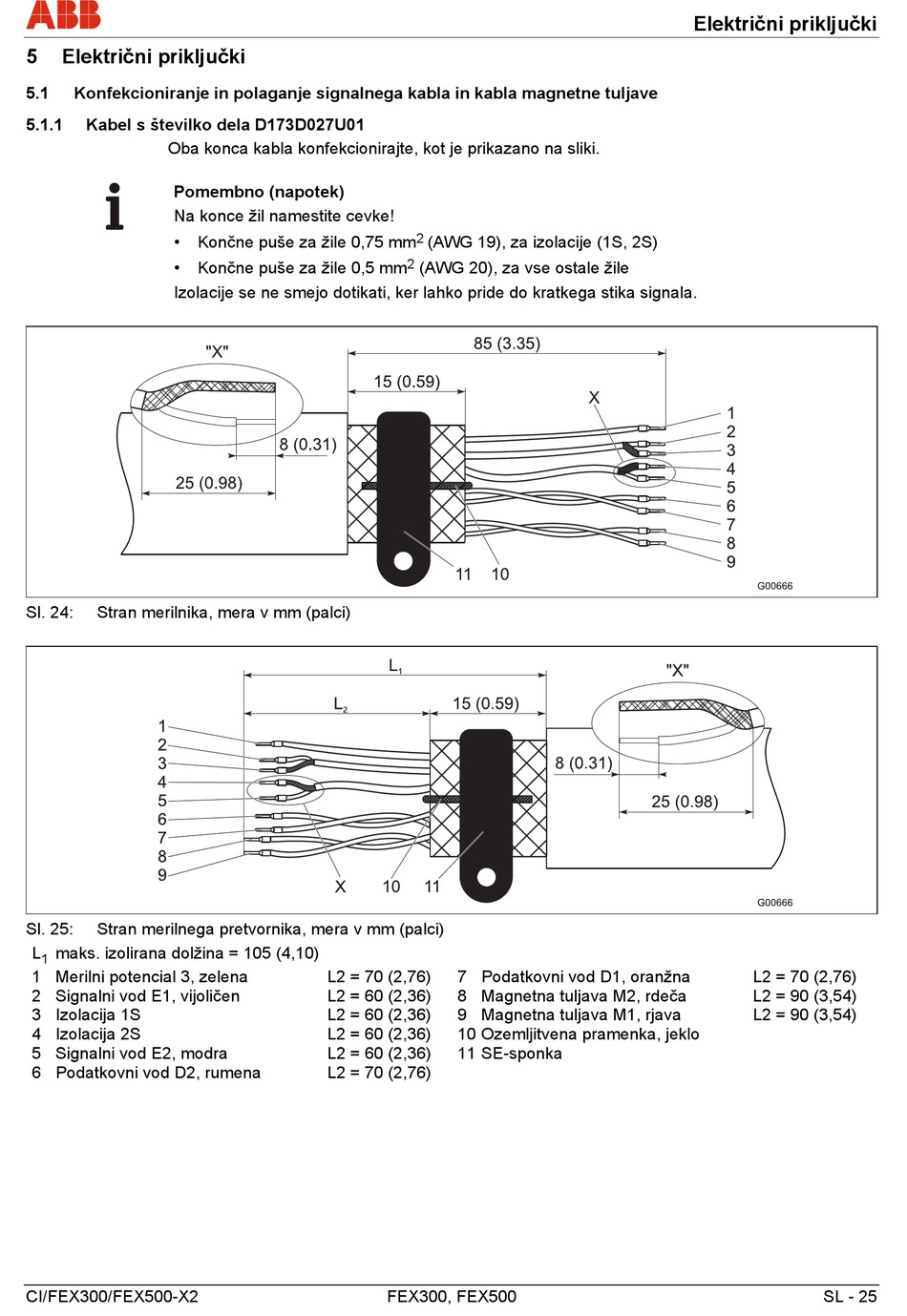

Oba konca kabla konfekcionirajte, kot je prikazano na sliki.
Pomembno (napotek)
Na konce žil namestite cevke!
• Končne puše za žile 0,75 mm
• Končne puše za žile 0,5 mm
Izolacije se ne smejo dotikati, ker lahko pride do kratkega stika signala.
Sl. 24: Stran merilnika, mera v mm (palci)
Sl. 25: Stran merilnega pretvornika, mera v mm (palci)
L maks. izolirana dolžina = 105 (4,10)
1
1 Merilni potencial 3, zelena
2 Signalni vod E1, vijoličen
3 Izolacija 1S
4 Izolacija 2S
5 Signalni vod E2, modra
6 Podatkovni vod D2, rumena
CI/FEX300/FEX500-X2
2
(AWG 19), za izolacije (1S, 2S)
2
(AWG 20), za vse ostale žile
L2 = 70 (2,76) 7 Podatkovni vod D1, oranžna
L2 = 60 (2,36) 8 Magnetna tuljava M2, rdeča
L2 = 60 (2,36) 9 Magnetna tuljava M1, rjava
L2 = 60 (2,36) 10Ozemljitvena pramenka, jeklo
L2 = 60 (2,36) 11SE-sponka
L2 = 70 (2,76)
FEX300, FEX500
Električni priključki
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
