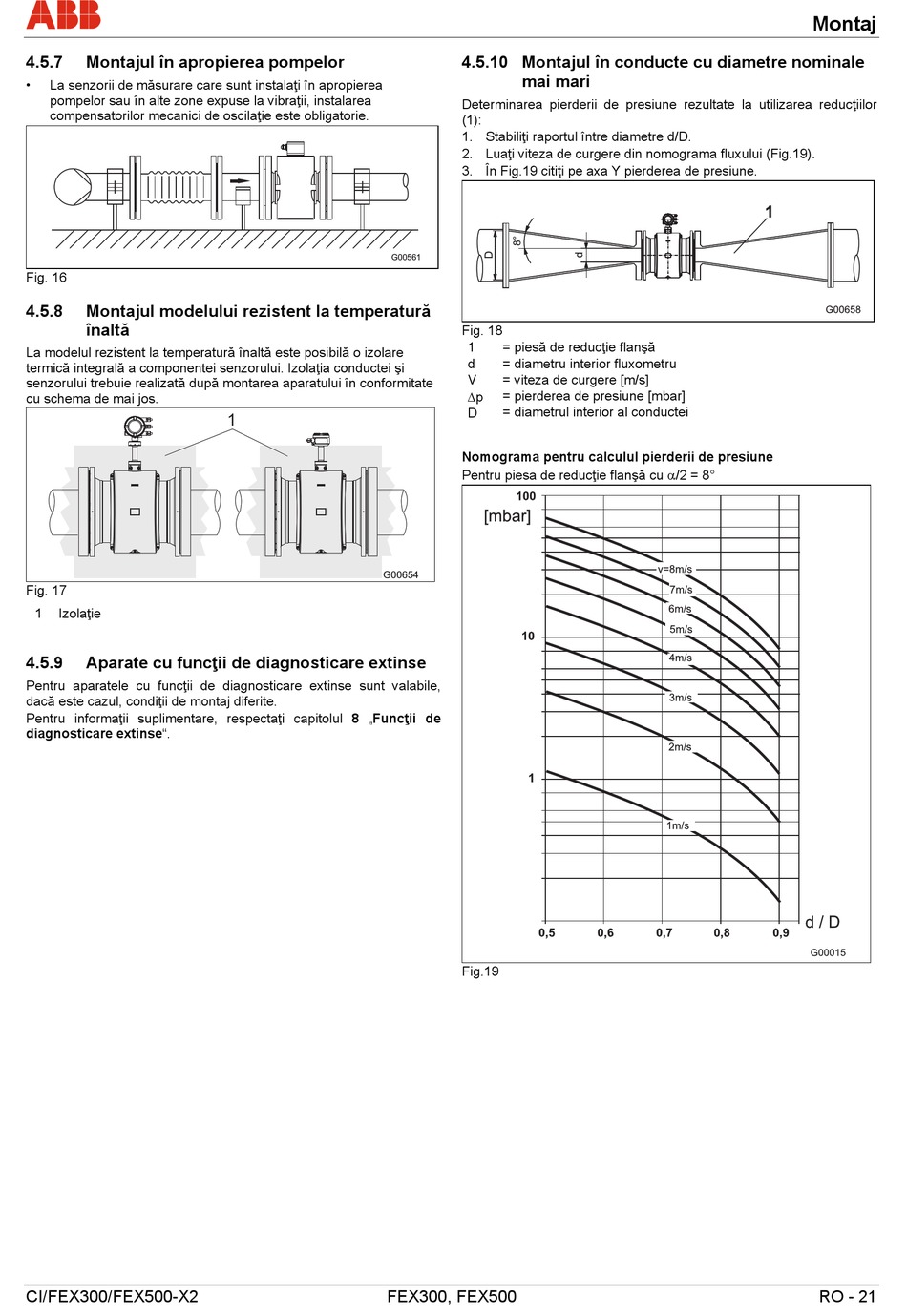

4.5.7
Montajul în apropierea pompelor
•
La senzorii de măsurare care sunt instalaţi în apropierea
pompelor sau în alte zone expuse la vibraţii, instalarea
compensatorilor mecanici de oscilaţie este obligatorie.
Fig. 16
4.5.8
Montajul modelului rezistent la temperatură
înaltă
La modelul rezistent la temperatură înaltă este posibilă o izolare
termică integrală a componentei senzorului. Izolaţia conductei şi
senzorului trebuie realizată după montarea aparatului în conformitate
cu schema de mai jos.
Fig. 17
1 Izolaţie
4.5.9
Aparate cu funcţii de diagnosticare extinse
Pentru aparatele cu funcţii de diagnosticare extinse sunt valabile,
dacă este cazul, condiţii de montaj diferite.
Pentru informaţii suplimentare, respectaţi capitolul 8 „Funcţii de
diagnosticare extinse".
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
FEX300, FEX500
4.5.10 Montajul în conducte cu diametre nominale
mai mari
Determinarea pierderii de presiune rezultate la utilizarea reducţiilor
(1):
1. Stabiliţi raportul între diametre d/D.
2. Luaţi viteza de curgere din nomograma fluxului (Fig.19).
3. În Fig.19 citiţi pe axa Y pierderea de presiune.
Fig. 18
1
= piesă de reducţie flanşă
d
= diametru interior fluxometru
V
= viteza de curgere [m/s]
p
= pierderea de presiune [mbar]
= diametrul interior al conductei
D
Nomograma pentru calculul pierderii de presiune
Pentru piesa de reducţie flanşă cu /2 = 8°
Fig.19
Montaj
RO - 21
