Električni priključki

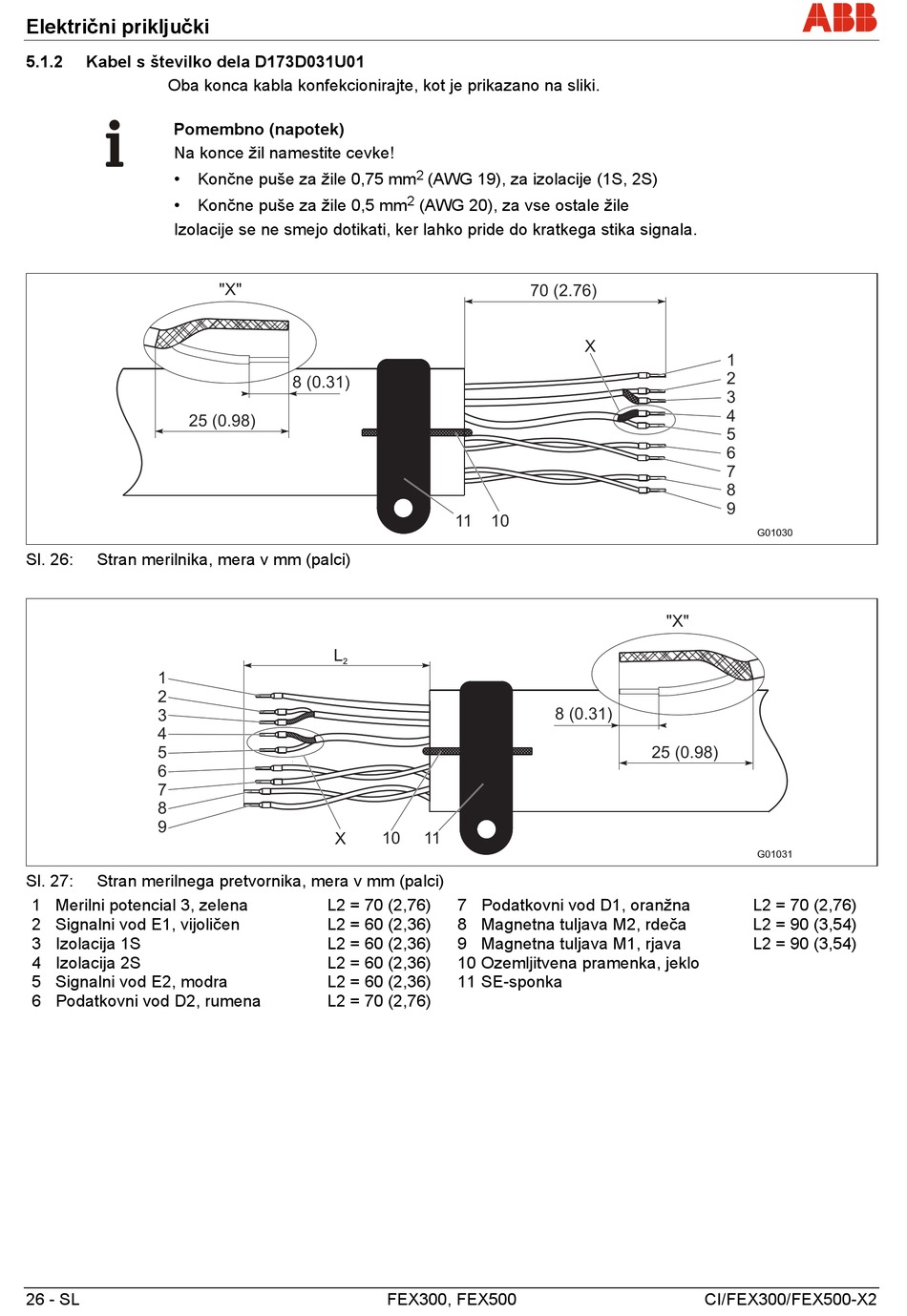

5.1.2 Kabel s številko dela D173D031U01
Oba konca kabla konfekcionirajte, kot je prikazano na sliki.
Pomembno (napotek)
Na konce žil namestite cevke!
• Končne puše za žile 0,75 mm
• Končne puše za žile 0,5 mm
Izolacije se ne smejo dotikati, ker lahko pride do kratkega stika signala.
25 (0.98)
Sl. 26: Stran merilnika, mera v mm (palci)
1
2
3
4
5
6
7
8
9
Sl. 27: Stran merilnega pretvornika, mera v mm (palci)
1 Merilni potencial 3, zelena
2 Signalni vod E1, vijoličen
3 Izolacija 1S
4 Izolacija 2S
5 Signalni vod E2, modra
6 Podatkovni vod D2, rumena
26 - SL
"X"
8 (0.31)
L
2
10
X
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
FEX300, FEX500
2
(AWG 19), za izolacije (1S, 2S)
2
(AWG 20), za vse ostale žile
70 (2.76)
11 10
8 (0.31)
11
7 Podatkovni vod D1, oranžna
8 Magnetna tuljava M2, rdeča
9 Magnetna tuljava M1, rjava
10Ozemljitvena pramenka, jeklo
11SE-sponka
X
1
2
3
4
5
6
7
8
9
" " X
25 (0.98)
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
CI/FEX300/FEX500-X2
G01030
G01031
