4.6.3
Rura metalowa z luźnymi kołnierzami
1. Kołek gwintowany M6 (1) przyspawać do przewodu rurowego i wykonać przyłącze
uziemiające zgodnie z rysunkiem.
2. Połączenie między przyłączem uziemiającym (2) czujnika pomiarowego i odpowiednim
punktem uziemienia wykonać za pomocą przewodu miedzianego (przynajmniej 2,5 mm²
(14 AWG)) zgodnie z rysunkiem.

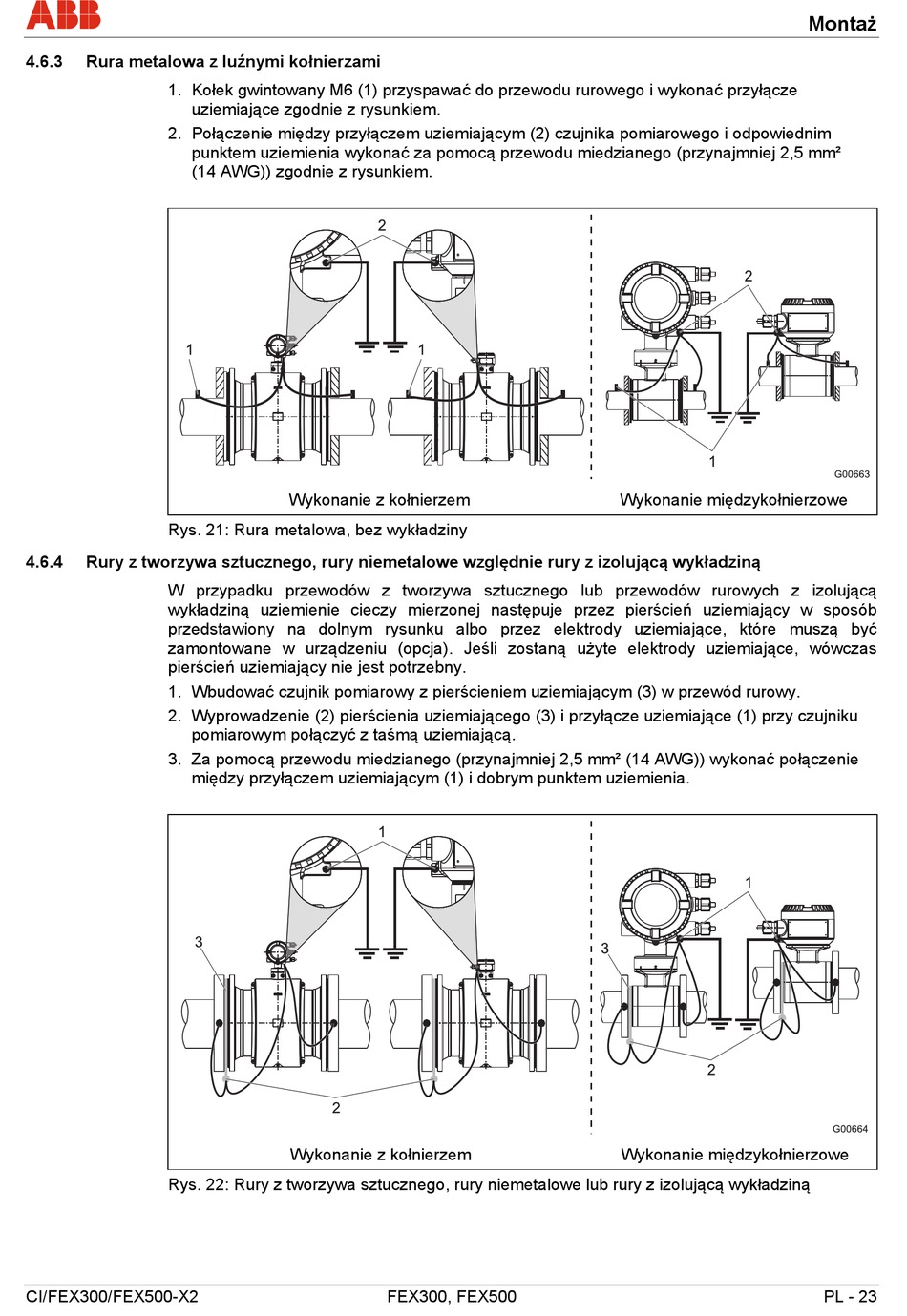

Rys. 21: Rura metalowa, bez wykładziny
4.6.4
Rury z tworzywa sztucznego, rury niemetalowe względnie rury z izolującą wykładziną
W przypadku przewodów z tworzywa sztucznego lub przewodów rurowych z izolującą
wykładziną uziemienie cieczy mierzonej następuje przez pierścień uziemiający w sposób
przedstawiony na dolnym rysunku albo przez elektrody uziemiające, które muszą być
zamontowane w urządzeniu (opcja). Jeśli zostaną użyte elektrody uziemiające, wówczas
pierścień uziemiający nie jest potrzebny.
1. Wbudować czujnik pomiarowy z pierścieniem uziemiającym (3) w przewód rurowy.
2. Wyprowadzenie (2) pierścienia uziemiającego (3) i przyłącze uziemiające (1) przy czujniku
pomiarowym połączyć z taśmą uziemiającą.
3. Za pomocą przewodu miedzianego (przynajmniej 2,5 mm² (14 AWG)) wykonać połączenie
między przyłączem uziemiającym (1) i dobrym punktem uziemienia.
Rys. 22: Rury z tworzywa sztucznego, rury niemetalowe lub rury z izolującą wykładziną
CI/FEX300/FEX500-X2
Wykonanie z kołnierzem
Wykonanie z kołnierzem
FEX300, FEX500
Wykonanie międzykołnierzowe
Wykonanie międzykołnierzowe
Montaż
PL - 23
