Ηλεκτρικές συνδέσεις

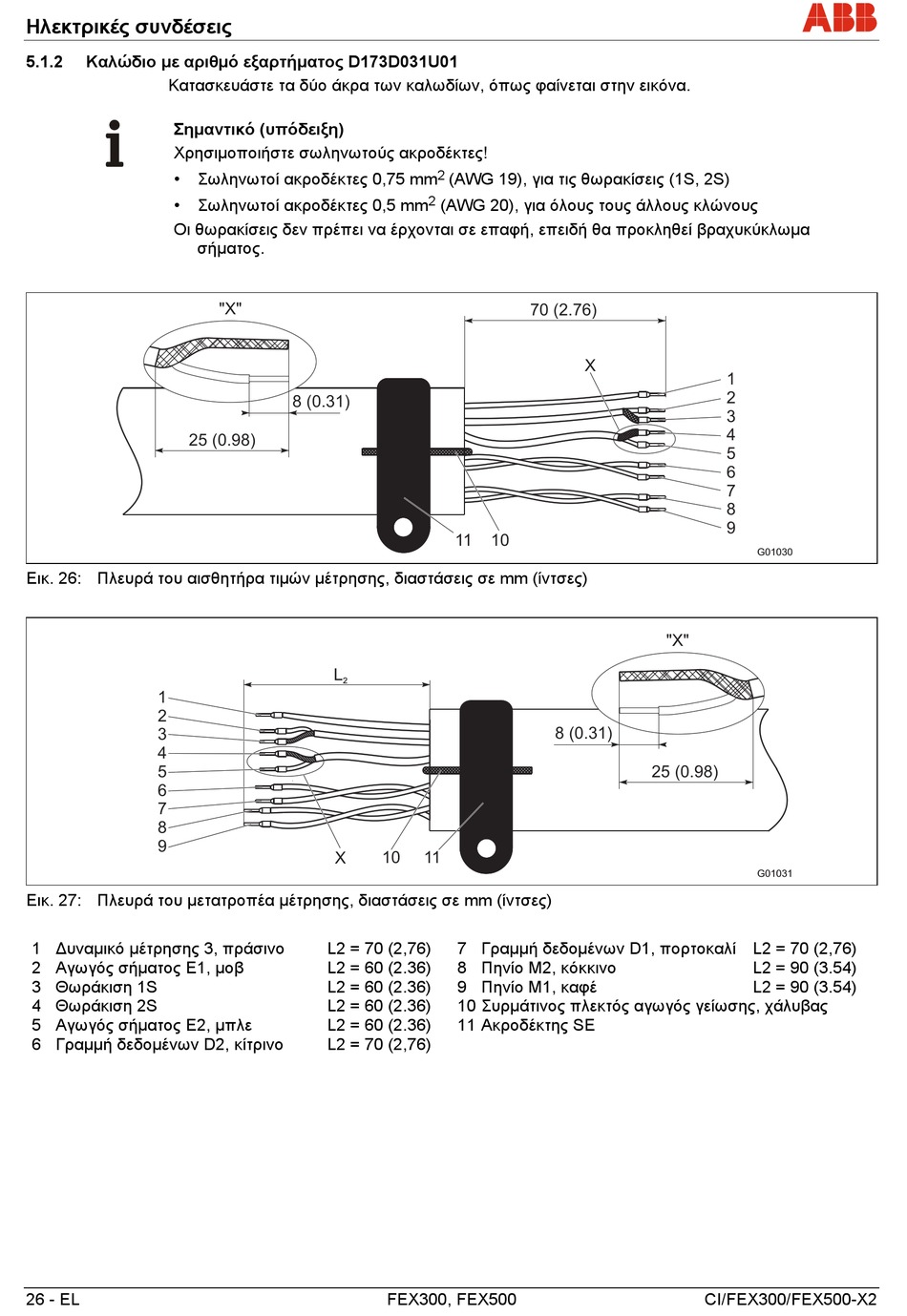

5.1.2 Καλώδιο με αριθμό εξαρτήματος D173D031U01
Κατασκευάστε τα δύο άκρα των καλωδίων, όπως φαίνεται στην εικόνα.
Σημαντικό (υπόδειξη)
Χρησιμοποιήστε σωληνωτούς ακροδέκτες!
• Σωληνωτοί ακροδέκτες 0,75 mm
• Σωληνωτοί ακροδέκτες 0,5 mm
Οι θωρακίσεις δεν πρέπει να έρχονται σε επαφή, επειδή θα προκληθεί βραχυκύκλωμα
σήματος.
25 (0.98)
Εικ. 26: Πλευρά του αισθητήρα τιμών μέτρησης, διαστάσεις σε mm (ίντσες)
1
2
3
4
5
6
7
8
9
Εικ. 27: Πλευρά του μετατροπέα μέτρησης, διαστάσεις σε mm (ίντσες)
1 ∆υναμικό μέτρησης 3, πράσινο
2 Αγωγός σήματος E1, μοβ
3 Θωράκιση 1S
4 Θωράκιση 2S
5 Αγωγός σήματος E2, μπλε
6 Γραμμή δεδομένων D2, κίτρινο
26 - EL
"X"
8 (0.31)
L
2
X 10
L2 = 70 (2,76)
L2 = 60 (2.36)
L2 = 60 (2.36)
L2 = 60 (2.36)
L2 = 60 (2.36)
L2 = 70 (2,76)
FEX300, FEX500
2
(AWG 19), για τις θωρακίσεις (1S, 2S)
2
(AWG 20), για όλους τους άλλους κλώνους
70 (2.76)
X
11 10
8 (0.31)
11
7 Γραμμή δεδομένων D1, πορτοκαλί L2 = 70 (2,76)
8 Πηνίο M2, κόκκινο
9 Πηνίο M1, καφέ
10Συρμάτινος πλεκτός αγωγός γείωσης, χάλυβας
11Ακροδέκτης SE
1
2
3
4
5
6
7
8
9
G01030
" " X
25 (0.98)
G01031
L2 = 90 (3.54)
L2 = 90 (3.54)
