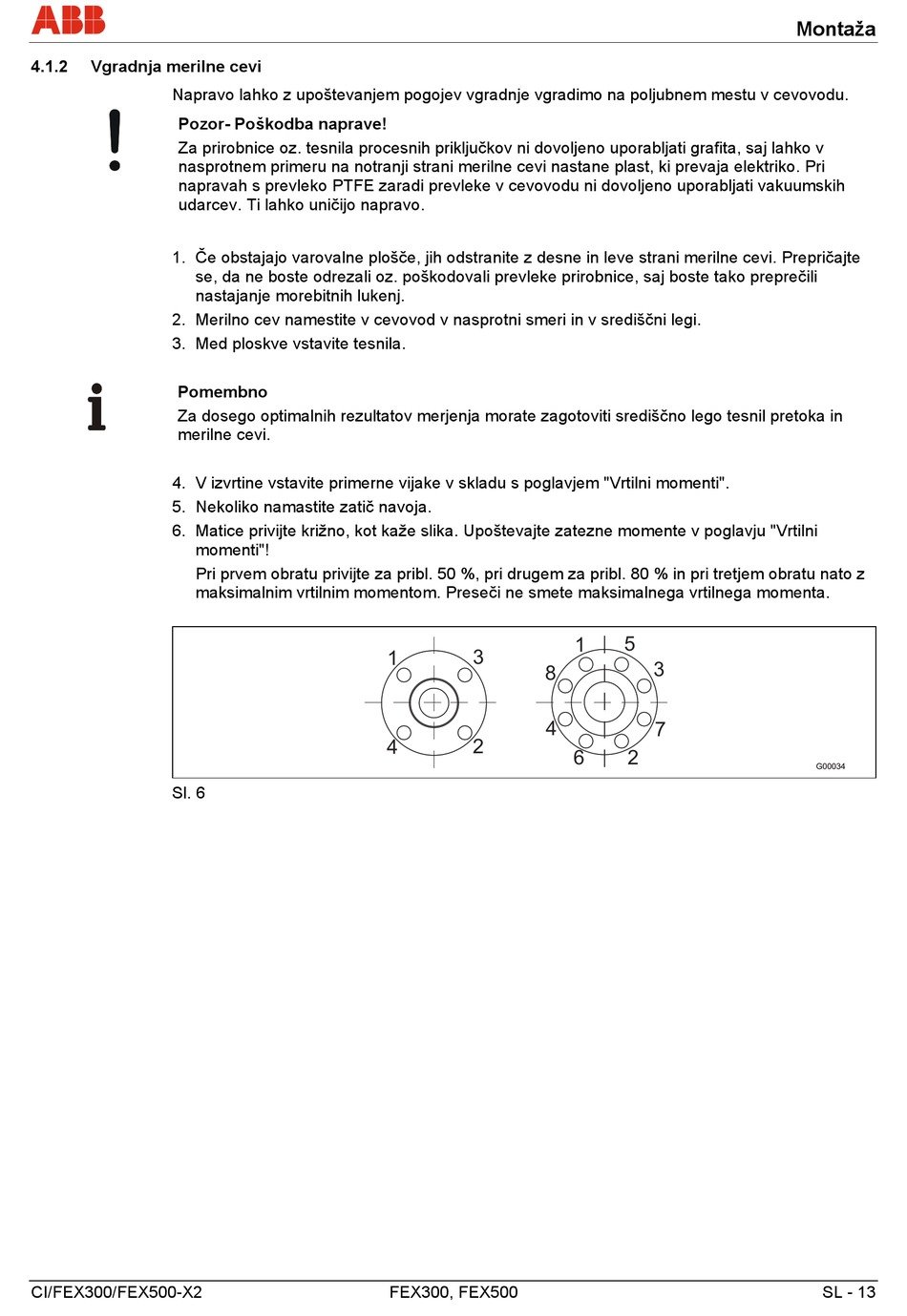

4.1.2
Vgradnja merilne cevi
Napravo lahko z upoštevanjem pogojev vgradnje vgradimo na poljubnem mestu v cevovodu.
Pozor- Poškodba naprave!
Za prirobnice oz. tesnila procesnih priključkov ni dovoljeno uporabljati grafita, saj lahko v
nasprotnem primeru na notranji strani merilne cevi nastane plast, ki prevaja elektriko. Pri
napravah s prevleko PTFE zaradi prevleke v cevovodu ni dovoljeno uporabljati vakuumskih
udarcev. Ti lahko uničijo napravo.
1. Če obstajajo varovalne plošče, jih odstranite z desne in leve strani merilne cevi. Prepričajte
se, da ne boste odrezali oz. poškodovali prevleke prirobnice, saj boste tako preprečili
nastajanje morebitnih lukenj.
2. Merilno cev namestite v cevovod v nasprotni smeri in v središčni legi.
3. Med ploskve vstavite tesnila.
Pomembno
Za dosego optimalnih rezultatov merjenja morate zagotoviti središčno lego tesnil pretoka in
merilne cevi.
4. V izvrtine vstavite primerne vijake v skladu s poglavjem "Vrtilni momenti".
5. Nekoliko namastite zatič navoja.
6. Matice privijte križno, kot kaže slika. Upoštevajte zatezne momente v poglavju "Vrtilni
momenti"!
Pri prvem obratu privijte za pribl. 50 %, pri drugem za pribl. 80 % in pri tretjem obratu nato z
maksimalnim vrtilnim momentom. Preseči ne smete maksimalnega vrtilnega momenta.
Sl. 6
CI/FEX300/FEX500-X2
3
1
8
4
4
2
FEX300, FEX500
5
1
3
7
6
2
Montaža
G00034
SL - 13
