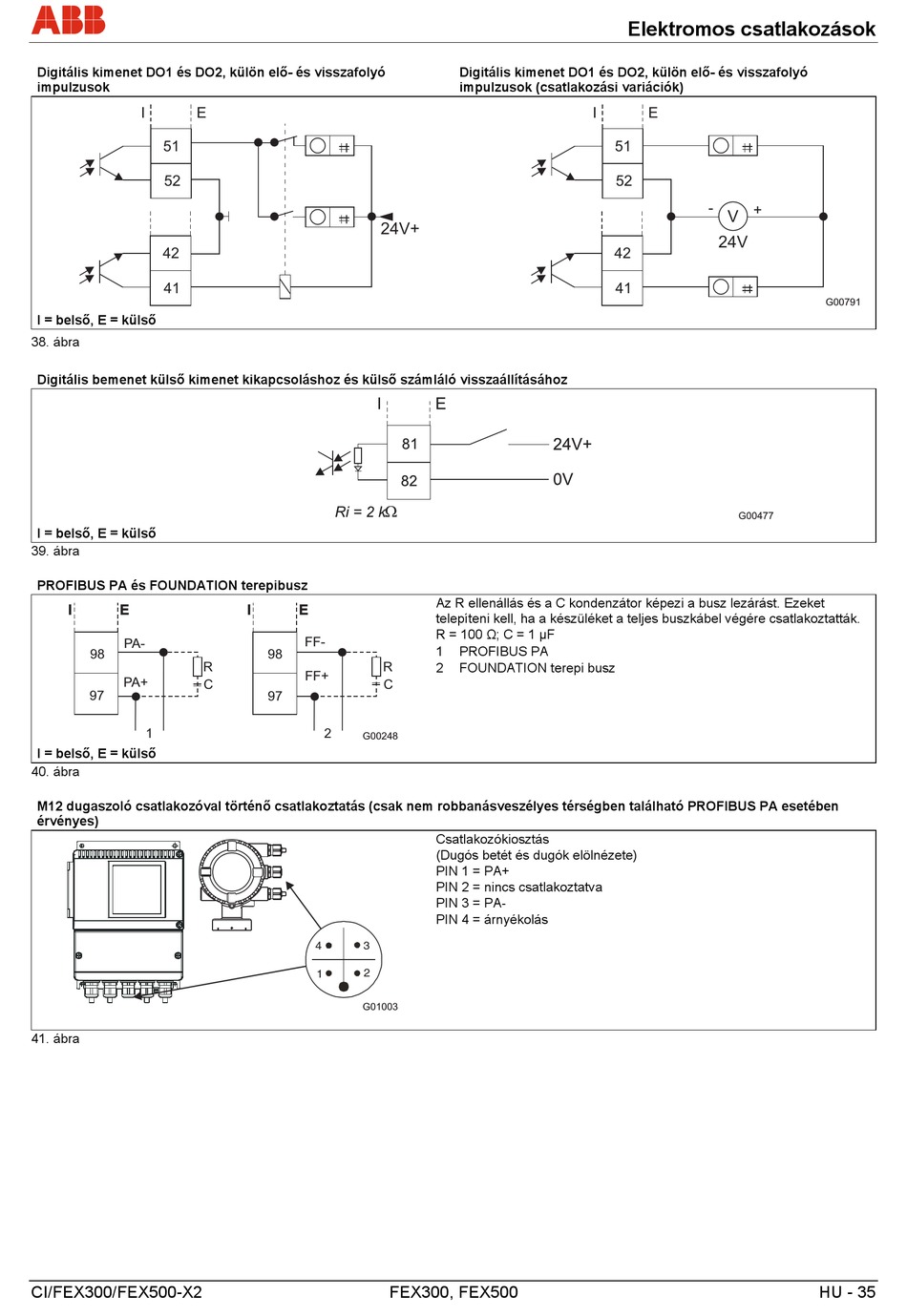

Digitális kimenet DO1 és DO2, külön elő- és visszafolyó
impulzusok
I
E
51
52
42
41
I = belső, E = külső
38. ábra
Digitális bemenet külső kimenet kikapcsoláshoz és külső számláló visszaállításához
I = belső, E = külső
39. ábra
PROFIBUS PA és FOUNDATION terepibusz
I
E
PA-
98
PA+
97
1
I = belső, E = külső
40. ábra
M12 dugaszoló csatlakozóval történő csatlakoztatás (csak nem robbanásveszélyes térségben található PROFIBUS PA esetében
érvényes)
41. ábra
CI/FEX300/FEX500-X2
I
E
FF-
98
R
FF+
C
97
2
G00248
4
3
2
1
G01003
Digitális kimenet DO1 és DO2, külön elő- és visszafolyó
impulzusok (csatlakozási variációk)
24V+
Az R ellenállás és a C kondenzátor képezi a busz lezárást. Ezeket
telepíteni kell, ha a készüléket a teljes buszkábel végére csatlakoztatták.
R = 100 Ω; C = 1 µF
1 PROFIBUS PA
R
2 FOUNDATION terepi busz
C
Csatlakozókiosztás
(Dugós betét és dugók elölnézete)
PIN 1 = PA+
PIN 2 = nincs csatlakoztatva
PIN 3 = PA-
PIN 4 = árnyékolás
FEX300, FEX500
Elektromos csatlakozások
I
E
51
52
-
+
V
24V
42
41
G00791
