Funktionsbeschreibung | Rexroth IndraMotion MLC 03VRS
Modularer Aufbau
Hohe Systemauslastung

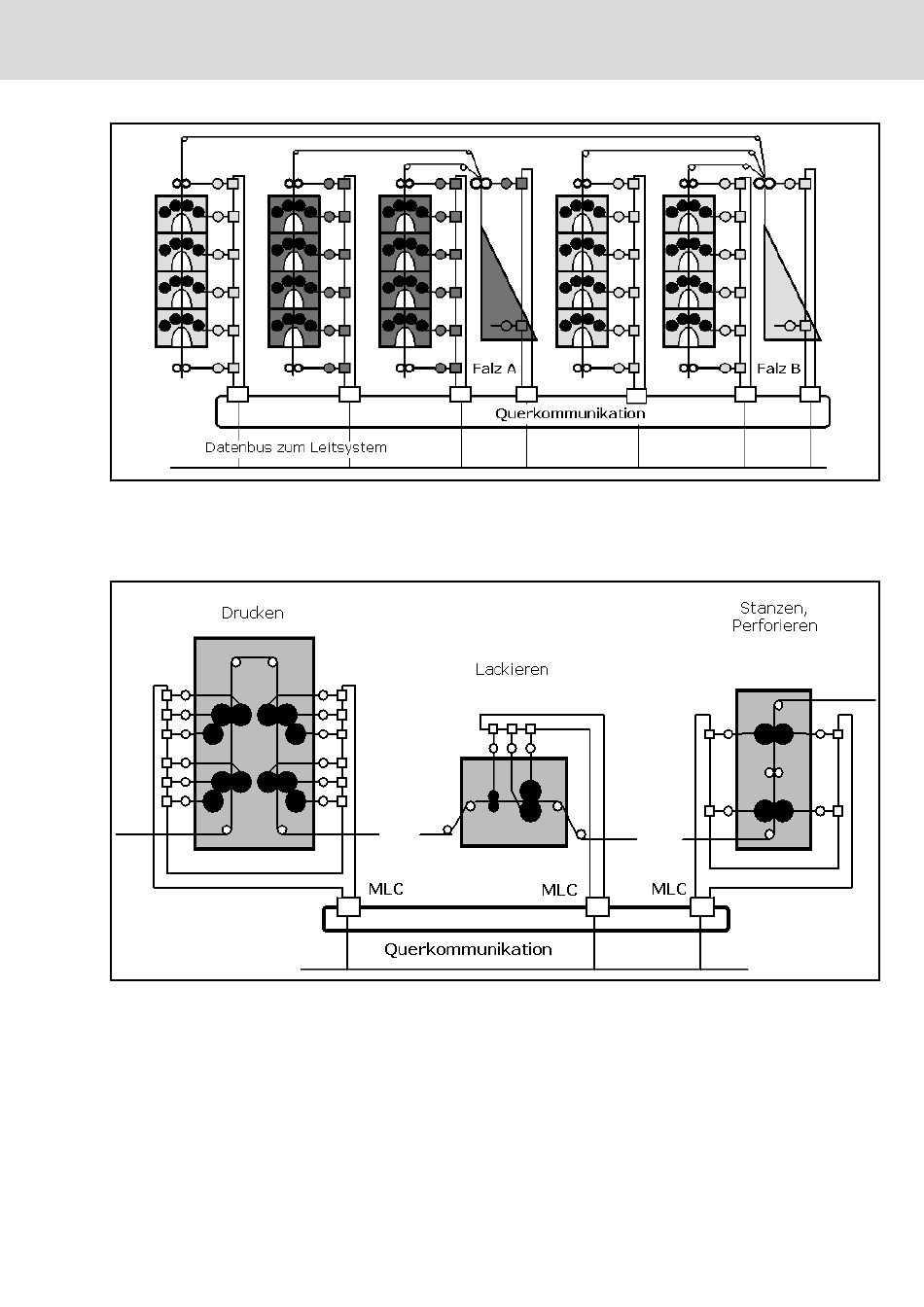

Abb.6-20:
Druckmaschine mit 7 Leitachsen, davon 2 Produktions-Leitachsen (Pro‐
duktionsmasterachsen) - baugruppenorientierte Topologie
Bei modularem Aufbau einer Anlage wird für verschiedene Bearbeitungsstati‐
onen je ein Antriebsring vorgesehen. Alle Achsen an der Anlage sollen dersel‐
ben Leitachse folgen.
Abb.6-21:
Modularer Aufbau mit mehreren Antriebsringen
Die Anzahl der projektierten Achsen oder der geforderte Funktionsumfang
(hohe Aktivität in der SERCOS-synchronen SPS-Task) können von einer MLC
nicht verwaltet werden. Die lokalen Achsen werden auf mehrere Antriebsringe
verteilt, müssen jedoch derselben Leitachse folgen.
Electric Drives
| Bosch Rexroth AG
and Controls
Funktionsmodule (Zusatzkomponenten)
191/341
