Register "E/A-Einstellungen"
Register "Herstellerspezifische Da‐
①

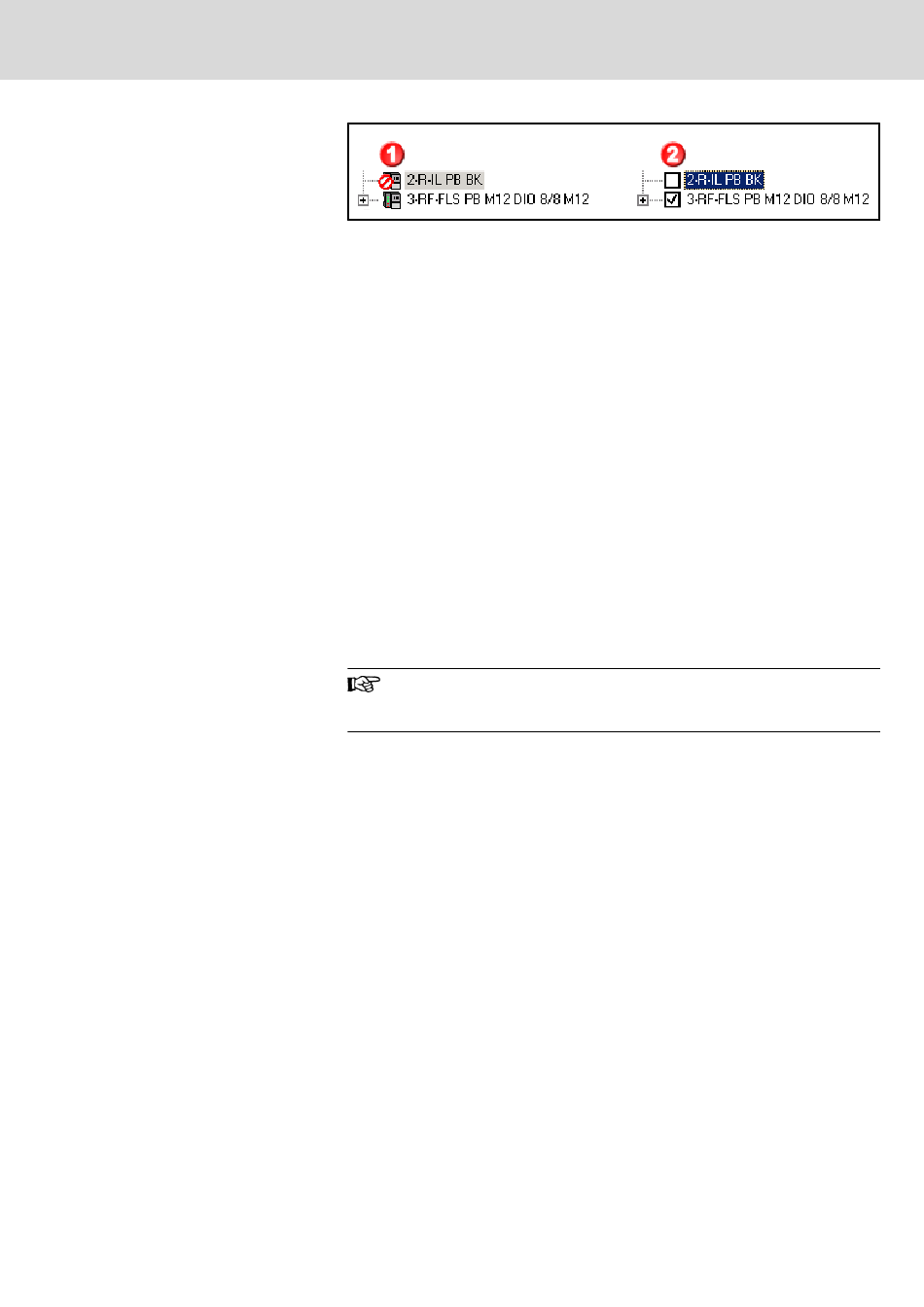

Anzeige der Einstellungen "nicht aktiv" (erste Zeile) und "aktiv" (zweite
Zeile).
②
Anzeige der Einstellungen, wenn der Mauszeiger auf dem Slave posi‐
tioniert wird.
Abb.6-168:
Einstellung "aktiv"/"nicht aktiv" im Projektexplorer
Basiert auf: Dateiname der zugrunde liegenden Ident-Nummer laut GSD-Datei.
SW-Version: Software-Version laut GSD-Datei.
HW-Version: Hardware-Version laut GSD-Datei.
Kommentar: Geben Sie hier einen beliebigen Kommentar zur ausführlichen
Beschreibung des Slaves ein.
Starten Sie hier die automatische Vergabe von E/A-Adressen.
Ab Ausgang / Ab Eingang: Gewünschte Startadressen für die automatische
Nummerierung der Aus- bzw. Eingänge aller untergeordneten Module des
Profibus DP-Slaves.
Übernehmen: Nummeriert alle Aus-/Eingänge der untergeordneten Module
des Profibus DP-Slaves in aufsteigender Reihenfolge ab den angegebenen
Startadressen (siehe "Ab Ausgang / Ab Eingang") automatisch neu. Beachten
Sie, dass eventuell vorhandene Adresslücken bei diesem Vorgang geschlos‐
sen werden!
Führt die automatische Nummerierung zu Kollisionen mit bereits vergebenen
Adressbereichen, zeigt IndraWorks die Kollisionsursache an und ermittelt au‐
tomatisch den nächsten freien Adressbereich.
Die automatische Nummerierung von untergeordneten Modulen
lässt sich auch in der Modulkonfiguration vornehmen. Sehen Sie
dazu
Abb. 6-166 "Profibus DP-Slaves (Beispiel)" auf Seite
Anzeige und Bearbeitung evtl. verfügbarer, herstellerspezifischer Slave-Para‐
ten"
meter. Falls in der GSD-Datei "Herstellerspezifische Daten" zum Slave vor‐
handen sind, werden diese angezeigt.
Um einen Parameterwert zu ändern, doppelklicken Sie in der entsprechenden
Tabellenzeile auf das Feld "Parameterwert" bzw. "Wert".
Mit Betätigen von Standard werden alle geänderten Werte durch die Original-
Werte aus der GSD-Datei überschrieben.
Die Daten können, je nach Ausprägung in der GSD-Datei, auf zwei unter‐
schiedliche Weisen zur Anzeige kommen:
Darstellung mit Adresse, Parametername und -wert:
Electric Drives
| Bosch Rexroth AG
and Controls
Funktionsmodule (Zusatzkomponenten)
305/341
