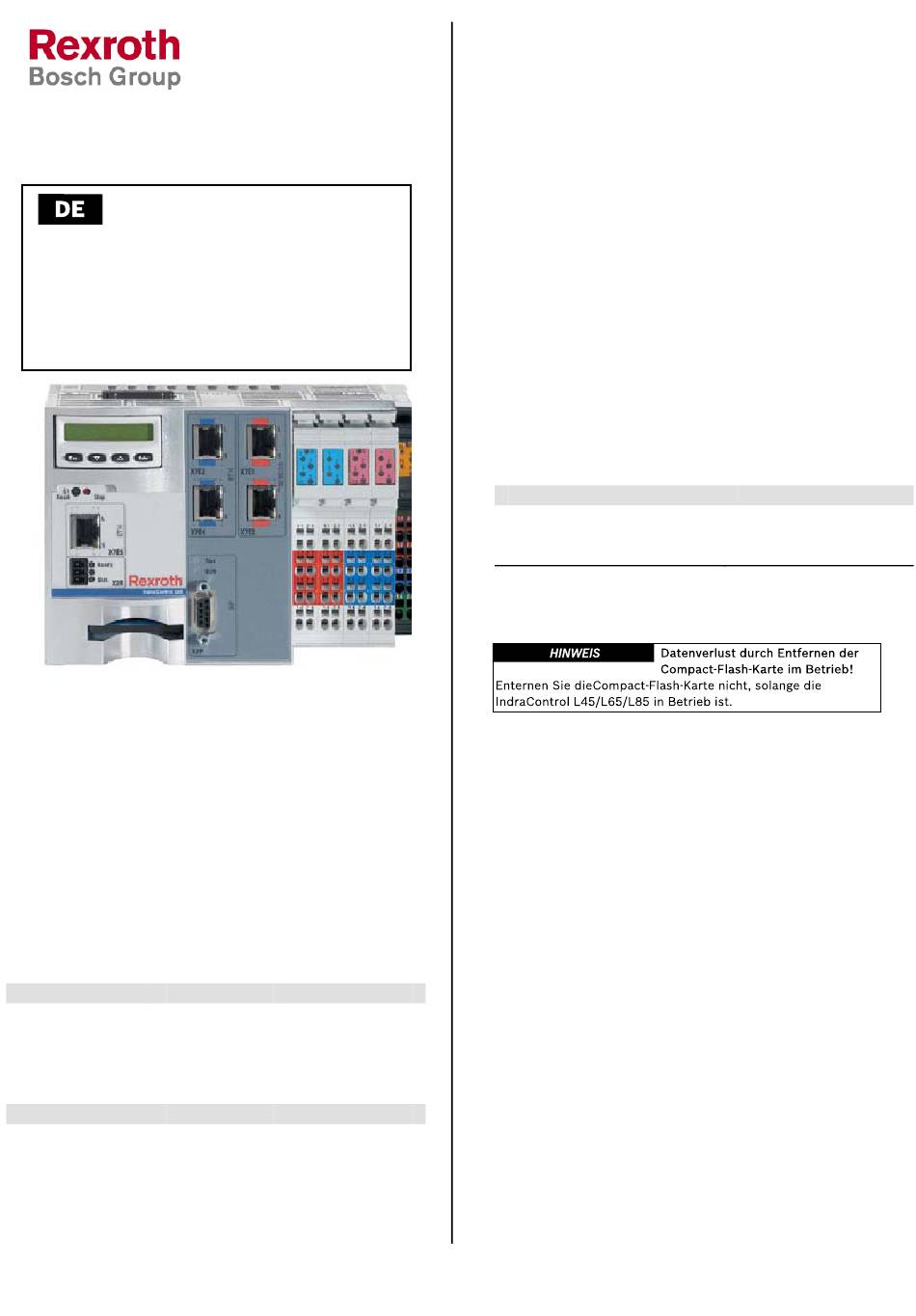

Montageanleitung
Rexroth IndraControl L45
Rexroth IndraControl L65
Rexroth IndraControl L85

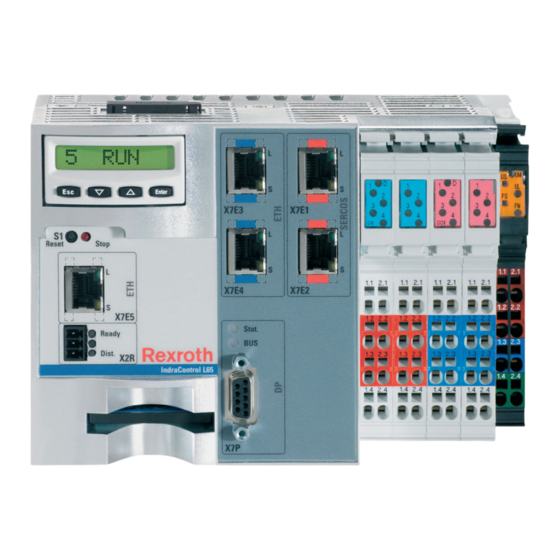

Ansicht einer typischen Steuerung „IndraControl L"
1
Packungsinhalt und Zubehör
1.1
Varianten
Diese Montageanleitung gilt für alle Va-
rianeten, die mit folgenden Typen-
schlüsseln beginnen:
• CML45.1 ...
• CML65.1 ...
• CML85.1 ...
1.2
Beiliegendes Zubehör
Typenschlüssel
Materialnummer
DOK-CONTRL-
R911332605
ICL45L65L85-
IS01-DE-P
1.3
Notwendiges Zubehör
Typenschlüssel
Materialnummer
R-IB IL CML S01
R911299856
PLSET
alternativ:
R-IB IL CML S04
R911172193
PLSE
2. Dezember 2010
Bosch Rexroth AG
Electric Drives and Controls
Bgm.-Dr.-Nebel-Str. 2
D-97816 Lohr am Main
Telefon +49 (0)9352-40-50 60
Telefax +49 (0)9352-40-48 85
www.boschrexroth.com
Beschreibung
Montageanleitung
Beschreibung
Steckersatz (2 In-
put-, 2 Output-
und 1 Power-
Stecker) für Steu-
erung IndraControl
L45/L65/L85
Seite 1 von 8
1.4
Weiteres Zubehör
Inline-Klemmen, Compact-Flash-Karte,
Funktionsmodule,
u. a. finden Sie gelistet im Projektie-
rungshandbuch oder unter
www.boschrexroth.com
2
Über dieses Dokument
2.1
Zweck
Diese
Montageanleitung
technische Personal des Maschinenher-
stellers zur sicheren mechanischen und
elektrischen Montage der Steuerungen
IndraControl L45/L65/L85 an. Dies ist
nicht die Betriebsanleitung.
3
Weiterführende Dokumente
Titel
Rexroth IndraControl L45/65/85
Projektierungsanleitung
R911332115
4
Sicherheitshinweise
Die IndraControl L45/L65/L85 darf nur
mit den in dieser Dokumentation ange-
gebenen Zubehör- und Anbauteilen be-
nutzt werden. Nicht ausdrücklich ge-
nannte Komponenten dürfen weder
angebaut noch angeschlossen werden.
Gleiches gilt für Kabel und Leitungen.
Der Betrieb darf nur in den ausdrück-
lich angegebenen Konfigurationen und
Kombinationen der Komponenten und
mit der in der jeweiligen Funktionsbe-
schreibung angegebenen und spezifi-
zierten Soft- und Firmware erfolgen.
Installieren Sie dieses Gerät nicht
und nehmen Sie es nicht in Betrieb,
bevor Sie alle Unterlagen sorgfältig
durchgelesen haben. Die Sicherheitsin-
struktionen und alle anderen Benutzer-
Schnittstellenkabel
leitet
das
Kennzeichen
DOK-CONTRL-
ICL45L65L85-PR01-DE-P
R911332605-AA_BPZ_DOC
