Funktionsbeschreibung | Rexroth IndraMotion MLC 03VRS
6.8
Funktionsmodul Fast I/O CFL01.1-E2
6.8.1
Hardwarebeschreibung
Anschluss des Funktionsmoduls an
die MLC
Die Bits werden direkt aus dem inneren Zustand des Nockenschaltwerkes
für jede Nockenscheibe gespeist.
●
Force (C-0-0303, C-0-0328, C-0-0353, C-0-0378),
Die Bits werden als Informationen durch die SPS bereitgestellt und kön‐
nen alternativ zum Register nach Output gegeben werden (default:
FALSE).
Das Source-Bit entscheidet dabei, ob das Register-Bit oder das Force-Bit
nach Output gegeben werden.
●
Source (C-0-0302, C-0-0327, C-0-0352, C-0-0377),
Diese Bits werden durch die SPS vorgegeben und dienen der Steuerung
der Auswahl der Signalquelle (Register oder Force). Die Entscheidung
kann für jedes einzelne Bit getrennt getroffen werden (default: Force).
●
Output (C-0-0304, C-0-0329, C-0-0354, C-0-0379),
Diese Bits enthalten das Ergebnis: Register-Bit oder Force-Bit gesteuert
durch das Source-Bit.
Die angegebenen jeweils vier C-Parameter sind den vier möglichen Nocken‐
schaltwerken zugeordnet, d.h. Nockenschaltwerk 1 verwendet C-0-0305/
C-0-0303/ C-0-0302/ C-0-0304 usw.).

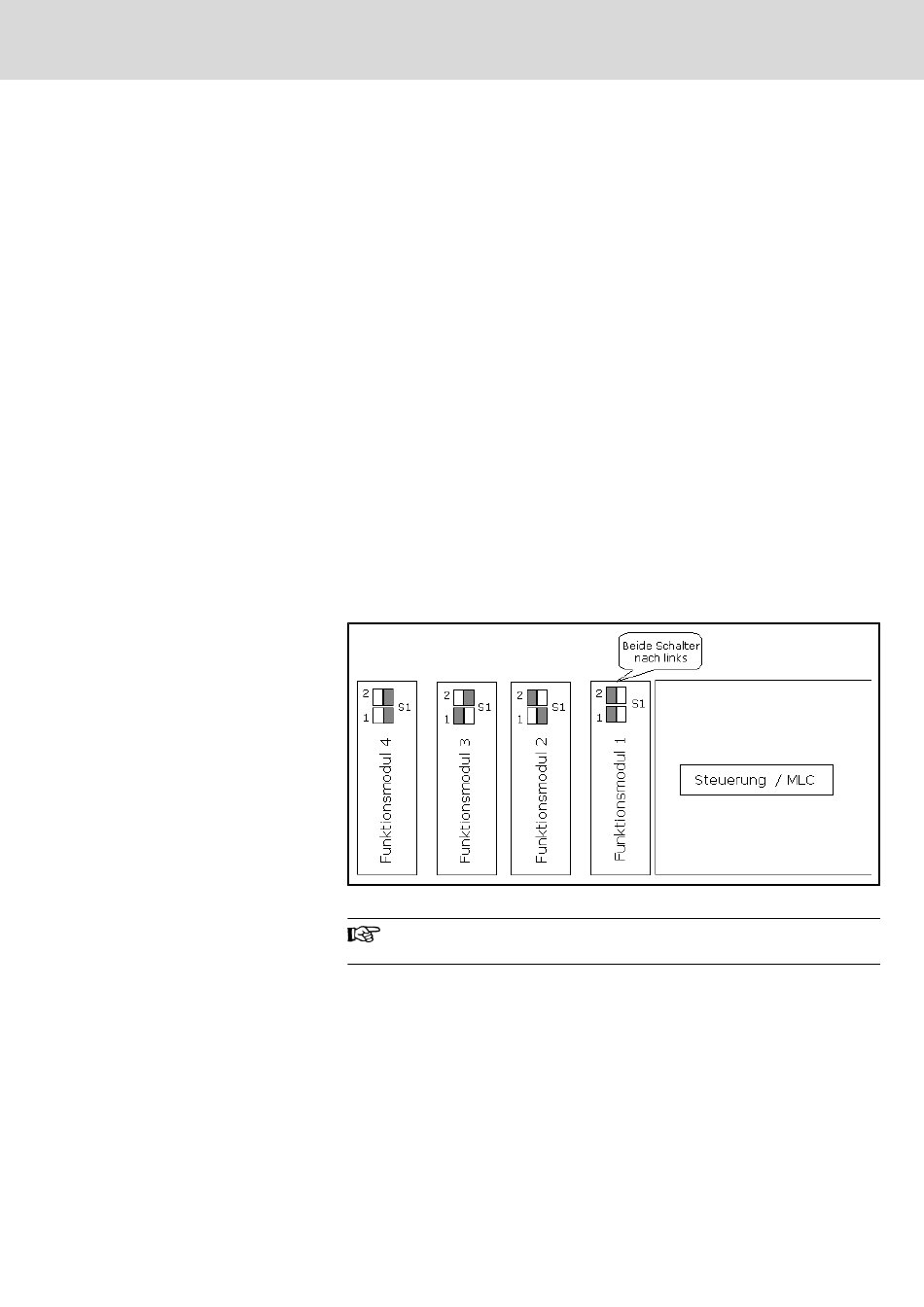

Es gilt: 1. Modul (am nächsten zur MLC): Adresse 1; 2. Modul: Adresse 2 u.s.w.
(DIP-Schalter S1 am Modul).
Abb.6-115:
Adressierung von Funktionsmodulen an einer IndraControl
Die MLC ist zum Anbau eines Funktionsmoduls von der Versor‐
gungsspannung zu trennen.
Electric Drives
| Bosch Rexroth AG
and Controls
Funktionsmodule (Zusatzkomponenten)
263/341
