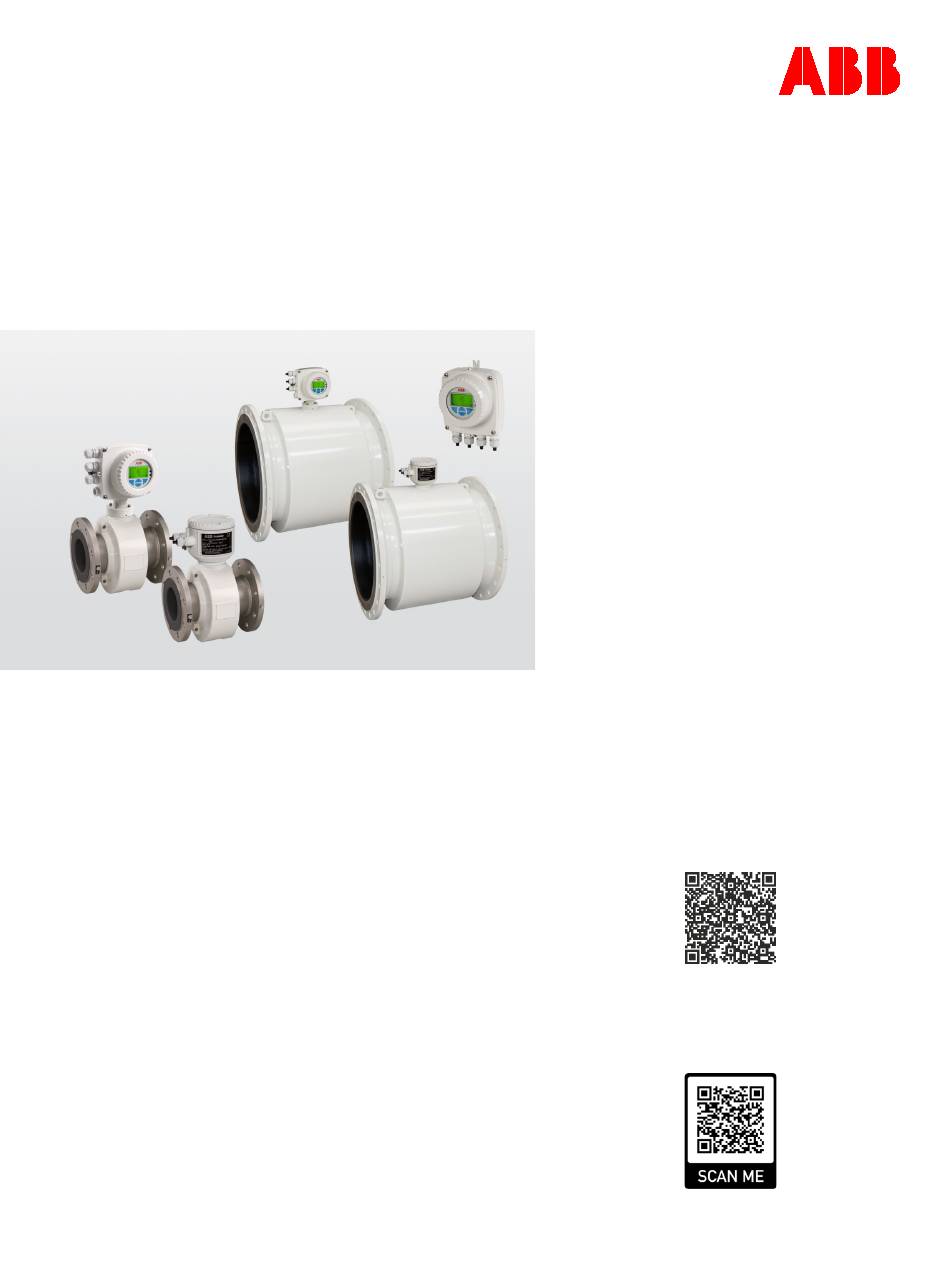

A BB MEA SU RE ME NT & A NA L YT I C S | B ET RI EB SA N LE I TU N G | OI / F EW 6 3 0- D E R EV . A
ProcessMaster FEW630
Magnetisch-induktiver Durchflussmesser
—
Einführung
ProcessMaster FEW630
Der ProcessMaster FEW630 ist die erste Wahl für
Durchflussmessungen in Anwendungen wie
Wasser, Abwasser, Klärschlamm, eingedicktem
Schlamm, Zu- und Abflüssen.
Dank fortschrittlicher Merkmale und Funktionen
kann er effizienter arbeiten, Kosten senken und
die Rentabilität steigern.
Firmware-Version des Geräts:
01,13.00
Measurement made easy
Weitere Informationen
Zusätzliche Dokumentation zum ProcessMaster
FEW630 steht kostenlos unter
www.abb.de/durchfluss zum Download zur
Verfügung.
Alternativ einfach diesen Code scannen:
My Measurement Assistant
Die App, mit der die ABB Mesgeräte-Unterstützung
zum Greifen nah ist
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ProcessMaster FEW630

Inhaltszusammenfassung für ABB ProcessMaster FEW630

  • Seite 1 01,13.00 Measurement made easy — Einführung Weitere Informationen ProcessMaster FEW630 Der ProcessMaster FEW630 ist die erste Wahl für Zusätzliche Dokumentation zum ProcessMaster Durchflussmessungen in Anwendungen wie FEW630 steht kostenlos unter Wasser, Abwasser, Klärschlamm, eingedicktem www.abb.de/durchfluss zum Download zur Schlamm, Zu- und Abflüssen.

  • Seite 2: Inhaltsverzeichnis

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Inhaltsverzeichnis Elektrische Anschlüsse .......... 28 Sicherheit ..............4 Sicherheitshinweise............28 Allgemeine Informationen und Hinweise ......4 Einsatz in explosionsgefährdeten Bereichen ....28 Warnhinweise ............... 4 Erdung des Messwertaufnehmers ........28 Bestimmungsgemäße Verwendung ........5 Allgemeine Informationen zur Erdung ......28 Bestimmungswidrige Verwendung........
  • Seite 3 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Inbetriebnahme ............62 Fehlermeldungen .............. 128 Sicherheitshinweise ............62 Betrieb außerhalb der Spezifikationen (Out Of Spec.) Einsatz in explosionsgefährdeten Bereichen ..... 62 ..................130 Hardware-Einstellungen ............ 62 Übersicht ................132 Zweikammer-Gehäuse ..........62 Status-LEDs der Ethernet-Einsteckkarte .......

  • Seite 4: Sicherheit

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 1 Sicherheit Warnhinweise Allgemeine Informationen und Hinweise Die Warnhinweise in dieser Anleitung sind gemäß Die Anleitung ist ein wichtiger Bestandteil des Produktes und nachfolgendem Schema aufgebaut: muss zum späteren Gebrauch aufbewahrt werden.

  • Seite 5: Bestimmungsgemäße Verwendung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Einsatz in explosionsgefährdeten Bestimmungsgemäße Verwendung Bereichen Dieses Gerät dient folgenden Zwecken: • Zur Weiterleitung von flüssigen, breiförmigen oder Hinweis pastösen Messmedien mit elektrischer Leitfähigkeit. • Für Messsysteme, die in explosionsgefährdeten Bereichen •...

  • Seite 6: Gewährleistungsbestimmungen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 1 Sicherheit Serviceadresse Gewährleistungsbestimmungen ABB AG Eine bestimmungswidrige Verwendung, ein Nichtbeachten Service Instrumentation dieser Anleitung, der Einsatz von ungenügend qualifiziertem Kallstadter Str. 1 Personal sowie eigenmächtige Veränderungen schließen die 68309 Mannheim Haftung des Herstellers für daraus resultierende Schäden aus.

  • Seite 7: Aufbau Und Funktion

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 2 Aufbau und Funktion Übersicht ProcessMaster Kompakte Bauform Getrennte Bauform 1 Einkammer-Messumformergehäuse 3 Durchfluss-Messwertaufnehmer 2 Zweikammer-Messumformergehäuse Abbildung 1: Ausführungen Durchfluss-Messwertaufnehmer Modell ProcessMaster FEW631, FEW632, FET632 Gehäuse Kompakte Bauform, getrennte Bauform Messgenauigkeit für Flüssigkeiten 0,4 % des Messwerts, Option für 0,3 % und 0,2 % des Messwerts Zulässige Messmediumtemperatur...

  • Seite 8: Messumformer

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 2 Aufbau und Funktion … Übersicht Messumformer 1 Zweikammer-Messumformergehäuse 2 Einkammer-Messumformergehäuse Abbildung 2: Ausführungen Messumformer Modell FET632 Gehäuse Kompakte Bauform, getrennte Bauform Schutzart (IP) IP 65 / IP 67 / NEMA 4X Kabellänge...

  • Seite 9: Messprinzip

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Messprinzip Die Messungen des magnetisch-induktiven Durchflussmessers basieren auf dem Faradayschen Induktionsgesetz. In einem Integrierte Bauform Leiter wird eine Spannung erzeugt, wenn er sich durch ein Bei Geräten in kompakter Bauform bilden der Messumformer Magnetfeld bewegt.

  • Seite 10: Produktidentifikation

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 3 Produktidentifikation Typenschild Hinweis Die gezeigten Typenschilder sind Beispiele. Die am Gerät Kennzeichnung gemäß Druckgeräterichtlinie 2014/68/EU angebrachten Typenschilder können von dieser Darstellung Informationen zur jeweiligen Fluidgruppe abweichen. (Abbildung 4, Position • PED: Fluid 1 = Gas Fluidgruppe 1 = gefährliche Flüssigkeiten, flüssig,...

  • Seite 11: Transport Und Lagerung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 4 Transport und Lagerung Prüfung Geräte unmittelbar nach dem Auspacken auf mögliche Beschädigungen überprüfen, die durch unsachgemäßen Transport entstanden sind. Transportschäden müssen auf den Frachtpapieren festgehalten werden. Alle Schadensersatzansprüche sind unverzüglich und vor Installation gegenüber dem Spediteur geltend zu machen.

  • Seite 12: Lagerung Des Gerätes

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 4 Transport und Lagerung Lagerung des Gerätes Bei der Lagerung von Geräten die folgenden Punkte beachten: • Das Gerät in der Originalverpackung an einem trockenen und staubfreien Ort lagern. • Die zulässigen Umgebungsbedingungen für den Transport und die Lagerung beachten.

  • Seite 13: Installation

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 5 Installation Einbaubedingungen Sicherheitshinweise Allgemeines WARNUNG Die folgenden Angaben müssen bei der Installation beachtet Verletzungsgefahr durch Prozessbedingungen. werden: Aus den Prozessbedingungen, z. B. hohe Drücke und • Die Durchflussrichtung muss der auf dem Typenschild Temperaturen, giftige und aggressive Messmedien, können...

  • Seite 14: Halterungen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 5 Installation … Einbaubedingungen Halterungen Durchflussrichtung HINWEIS Beschädigung des Gerätes! Bei falscher Abstützung wird das Gehäuse eingedrückt und die innen liegenden Magnetspulen beschädigt. Die Abstützungen am Rand des Messwertaufnehmer- Gehäuses ansetzen (siehe Pfeile in Abbildung 8).

  • Seite 15: Einbaulage

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Einbaulage Vor- und Nachlaufstrecken 3 x DN 2 x DN Abbildung 11: Einbaulagen Vertikale Installation bei Messung von abrasiven Stoffen, G12008 1 Doppelkniestück 2 Absperreinrichtung Durchfluss vorzugsweise von unten nach oben. Bei horizontaler Installation muss das Messrohr immer Abbildung 13: Vorlauf- und Nachlaufstrecke, Abschalteinrichtungen vollständig mit dem Messmedium gefüllt sein.

  • Seite 16: Freier Ein- Und Auslauf

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 5 Installation … Einbaubedingungen Freier Ein- und Auslauf Abbildung 14: Freier Ein- und Auslauf Bei freiem Auslauf das Messgerät nicht am höchsten Punkt bzw. in die abfließende Seite der Rohrleitung einbauen, Messrohr läuft leer, Luftblasen können sich bilden.

  • Seite 17: Einbau Bei Rohrschwingungen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Einbau bei Rohrschwingungen Einbau in Rohrleitungen größerer Nennweite 1 Reduzierstück Abbildung 17: Einsatz von Reduzierstücken Ermitteln des entstehenden Druckverlusts beim Einsatz von Reduzierstücken: 1. Durchmesserverhältnis d/D feststellen. 2. Die Fließgeschwindigkeit aus dem Durchflussnomogramm (Abbildung 18) entnehmen.

  • Seite 18: Montage Des Messwertaufnehmers

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 5 Installation Montage des Messwertaufnehmers HINWEIS Beschädigung des Geräts Beschädigung des Geräts durch unsachgemäße Montage. • Die Verwendung von Graphit bei Flansch- oder Prozessanschlussdichtungen ist verboten. Dies liegt daran, dass sich in manchen Fällen eine elektrisch leitende Schicht auf der Innenseite des Messrohrs bilden kann.

  • Seite 19: Montage Des Messumformers In Getrennter Bauform

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Montage des Messumformers in getrennter Bauform Bei der Auswahl des Montageortes für den Messumformer folgende Punkte beachten: • Die Angaben zur maximalen Umgebungstemperatur und zur IP-Schutzart auf dem Typenschild beachten. • Der Montageort muss weitgehend vibrationsfrei sein.
  • Seite 20 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 5 Installation … Montage des Messumformers in getrennter Bauform Abbildung 21: Montageset für 2″-Rohrmontage 1 Lochbild für Befestigungsbohrungen 2 Innengewinde (entweder ½ in NPT oder M20 × 1,5), siehe Modellkodierung. Beim ½ in NPT befindet sich statt der Kabelverschraubung ein Stopfen.

  • Seite 21: Öffnen Und Schließen Des Gehäuses

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Öffnen und Schließen des Gehäuses GEFAHR Explosionsgefahr beim Betrieb des Gerätes mit geöffnetem Messumformergehäuse oder Anschlusskasten! Beim Einsatz in explosionsgefährdeten Bereichen vor dem Öffnen des Messumformergehäuses oder des Anschlusskastens folgende Punkte beachten: •...

  • Seite 22: Messumformerstellung Anpassen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 5 Installation Messumformerstellung anpassen … Öffnen und Schließen des Gehäuses Je nach Einbaulage kann das Messumformergehäuse bzw. der LCD-Anzeiger gedreht werden, um wieder eine horizontale Ablesemöglichkeit zu bekommen. Zusätzlich kann die Anzeige im LCD-Anzeiger über den Parameter „Display Rotation“...
  • Seite 23 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A LCD-Anzeiger drehen – Zweikammer-Gehäuse LCD-Anzeiger drehen – Einkammer-Gehäuse Der LCD-Anzeiger lässt sich in drei Schritten um jeweils 90° drehen. Abbildung 27: Mögliche Positionen des LCD-Anzeigers Der LCD-Anzeiger kann in die Positionen gedreht werden.

  • Seite 24: Einbau Der Einsteckkarten

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 5 Installation Einbau der Einsteckkarten WARNUNG Verlust der Ex-Zulassung! Verlust der Ex-Zulassung durch die Nachrüstung von Einsteckkarten bei Geräten für den Einsatz in explosionsgefährdeten Bereichen. • Geräte für den Einsatz in explosionsgefährdeten Bereichen dürfen nicht mit Einsteckkarten nachgerüstet werden.

  • Seite 25: Zweikammer-Gehäuse

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Zweikammer-Gehäuse 1 Deckel 4 Steckplatz OC2 2 LCD-Anzeiger 5 Steckplatz OC1 3 Frontend-Board (FEB, nur bei kompakter Bauform) 6 Einsteckkarten Abbildung 29: Einbau von Einsteckkarten (Beispiel, Zweikammer-Gehäuse)

  • Seite 26: Einkammer-Gehäuse

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 5 Installation … Einbau der Einsteckkarten Einkammer-Gehäuse 1 Deckel 4 Steckplatz OC2 2 LCD-Anzeiger 5 Einsteckkarten 3 Steckplatz OC1 Abbildung 30: Einbau von Einsteckkarten (Beispieldarstellung, Einkammer-Gehäuse) WARNUNG 1. Energieversorgung abschalten. 2. Deckel abschrauben / entfernen.

  • Seite 27: Ethernet-Einsteckkarte

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Ethernet-Einsteckkarte Der Durchflussmesser hat zwei Steckplätze für die folgenden Komponenten: A Ethernet-Einsteckkarte(Teilenummer 3KQZ400037U0100) B Power over Ethernet (PoE)-Einsteckkarte(Teilenummer 3KQZ400039U0100) Abbildung 31: Einbau der Einsteckkarten GEFAHR 1. Energieversorgung abschalten. 2. Deckel abschrauben / entfernen.

  • Seite 28: Elektrische Anschlüsse

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 6 Elektrische Anschlüsse Erdung des Messwertaufnehmers Sicherheitshinweise Allgemeine Informationen zur Erdung WARNUNG Die folgenden Punkte bei der Erdung beachten: Verletzungsgefahr durch spannungsführende Teile. • Bei Kunststoffleitungen bzw. isoliert ausgekleideten Unsachgemäße Arbeiten an den elektrischen Anschlüssen Rohrleitungen erfolgt die Erdung über die...

  • Seite 29: Metallrohr Mit Starren Flanschen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Metallrohr mit starren Flanschen Kunststoffrohre, nichtmetallische Rohre bzw. Rohre mit isolierender Auskleidung 1 Erdungsklemme Abbildung 32: Metallrohr, ohne Auskleidung (Beispiel) 1 Erdungsklemme 3 Erdungsring Verwenden Sie einen Kupferdraht (mindestens 2,5 mm 2 Anschlussfahne...

  • Seite 30: Einbau Und Erdung In Rohrleitungen Mit Kathodischem Korrosionsschutz

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse … Erdung des Messwertaufnehmers Einbau und Erdung in Rohrleitungen mit kathodischem Korrosionsschutz Die Installation von magnetisch-induktiven Durchflussmessern in Innen isolierte Rohrleitungen mit kathodischem Anlagen mit kathodischem Korrosionsschutz müssen den...

  • Seite 31: Gemischte Anlage, Rohrleitung Mit Kathodischem Korrosionsschutz- Und Funktionserde-Potenzial

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Gemischte Anlage, Rohrleitung mit kathodischem Korrosionsschutz- und Funktionserde-Potenzial A Verbindungsleitung 1 Rohrleitung isoliert Korrosionsschutz-Potenzial* 2 Rohrleitung metallisch blank A Verbindungsleitung 1 Rohrleitung isoliert B Isolierte Schraubenbolzen ohne Korrosionsschutz-Potenzial* 3 Funktionserde 2 Funktionserde...

  • Seite 32: Energieversorgung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse Kabeleinführungen Energieversorgung Der elektrische Anschluss erfolgt über Kabeleinführungen mit Hinweis ½ in-NPT- oder M20 × 1,5-Gewinde. • Die Grenzwerte der Energieversorgung gemäß den Angaben Geräte mit einem M20 × 1,5 oder ½ in-NPT-Gewinde werden mit auf dem Typenschild sind zu beachten.

  • Seite 33: Verlegung Der Anschlusskabel

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Verlegung der Anschlusskabel Allgemeine Hinweise zur Kabelverlegung Hinweise zur Verlegung des Signalkabels Bei der Verlegung der Anschlusskabel am Messwertaufnehmer (nur bei getrennter Bauform) eine Tropfschleife (Wassersack) vorsehen. Bei senkrechter Montage des Messwertaufnehmers, die Folgende Punkte bei der Verlegung des Signalkabels beachten: Kabeleinführungen nach unten ausrichten.

  • Seite 34: Anschluss Bei Ip-Schutzart Ip 68

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse Anschluss bei IP-Schutzart IP 68 Verguss kit Es ist ein Vergusskit für den Vor-Ort-Verguss erhältlich (Bestellnr. 3KXF094102L0001). 1 Maximale Überflutungshöhe 5 m (16,4 ft) Abbildung 40: Maximale Überflutungshöhe bei Messwertnehmern IP 68 Bei Messwertaufnehmern in IP-Schutzart IP 68 darf die max.
  • Seite 35 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Hinweis Anweisungen zum Mischen, Gießen und Aushärten Die beiden Komponenten, Teil A und Teil B , werden im Ein Verguss ist nur bei waagerecht montiertem • Messwertaufnehmer möglich, wie unten abgebildet. Verhältnis 1:1 miteinander kombiniert.

  • Seite 36: Übersicht Über Den Anschlussplan

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse Übersicht über den Anschlussplan Einkammer-Gehäuse 1+ 2- Option Card OC1 Option Card Oc2 42 51 V3 V4 ≤ 200 m ( 656 ft) ≤ G12153-01_FEP A Messumformer B Messwertaufnehmer in getrennter Bauform Abbildung 41: Elektrische Anschlüsse Einkammer-Gehäuse...

  • Seite 37: Anschlüsse Für Die Energieversorgung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Anschlüsse für die Energieversorgung Anschlüsse für die Ein- und Ausgänge Wechselspannungsversorgung (AC) Klemme Funktion / Bemerkungen Klemme Funktion / Bemerkungen Stromausgang 4 bis 20 mA- / HART®-Ausgang, aktiv Uco / 32 Phase...

  • Seite 38: Elektrische Daten Der Ein- Und Ausgänge

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse … Übersicht über den Anschlussplan Elektrische Daten der Ein- und Ausgänge Hinweis Stromausgang Uco / 32, 31 / 32 • Für Messsysteme, die in explosionsgefährdeten Bereichen Kann für die Ausgabe von Massen- und Volumenstrom über die eingesetzt werden, steht ein zusätzliches Dokument mit Ex-...
  • Seite 39 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Digitalausgang 41 / 42, 51 / 52 (Grundgerät) Stromausgang V1/V2, V3/V4 (Steckmodul) Per Software vor Ort als Impuls-, Frequenz- oder Binärausgang Über das optionale Modul „Passiver Stromausgang (rot)“ können konfigurierbar. bis zu zwei zusätzliche Steckmodule eingesetzt werden.
  • Seite 40 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse … Übersicht über den Anschlussplan Digitalausgang V1 / V2, V3 / V4 (Steckkarte) Digitaleingang V1 / V2, V3 / V4 (Steckkarte) Mit der Einsteckkarte „Binärausgang passiv (grün)‟ kann ein (1) Über die Einsteckkarte „Binäreingang passiv (gelb)“...

  • Seite 41: Modbus®/Profibus Dp/Pa®-Schnittstelle V1 / V2 (Einsteckkarte)

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Schleifenstromversorgung 24 V DC (Einsteckkarte) Modbus®/PROFIBUS DP/PA®-Schnittstelle V1 / V2 Mithilfe der Einsteckkarte „Schleifenstromversorgung (blau)“ (Einsteckkarte) kann ein passiver Ausgang des Messumformers als aktiver Eine Modbus- oder PROFIBUS DP/PA-Schnittstelle kann mit den Ausgang verwendet werden.

  • Seite 42: Anschlussbeispiele

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse … Übersicht über den Anschlussplan Anschlussbeispiele Digitalausgang 41 / 42, 51 / 52 passiv an Prozessleitsystem Die Konfiguration der Funktionen der Ein- und Ausgänge erfolgt über die Gerätesoftware entsprechend der gewünschten Anwendung.
  • Seite 43 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Stromausgang V3 / V4 aktiv Anschlussvarianten Digitalausgang 41 / 42, 51 / 52 Mit der Einsteckkarte „Schleifenstromversorgung 24 V DC (blau)“ Abhängig von der Beschaltung der Digitalausgänge DO 41 / 42 kann der Stromausgang der Einsteckkarte auch als aktiver und 51 / 52 sind diese parallel oder nur einzeln nutzbar.

  • Seite 44: Anschluss Am Gerät

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse Anschluss am Gerät Anschluss an kompakte Bauform Zweikammer-Gehäuse Einkammer-Gehäuse 1 Anschlussklemmen für Energieversorgung 5 LCD-Anzeiger 2 Abdeckung für Energieversorgungsklemmen 6 Halterung für LCD-Anzeiger (Parkposition) 3 Anschlussklemmen für Ein- und Ausgänge 7 Anschlussklemme für Schutzleiter / Kabelabschirmungen...
  • Seite 45 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A HINWEIS Beeinträchtigung der Gehäuse-Schutzart durch falschen Sitz oder Beschädigung der O-Ring-Dichtung. Zum Öffnen und sicheren Schließen des Gehäuses die Angaben unter Öffnen und Schließen des Gehäuses auf Seite 21 beachten. Beim elektrischen Anschluss folgende Punkte beachten: •...

  • Seite 46: Anschluss An Getrennte Bauform

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse … Anschluss am Gerät Anschluss an getrennte Bauform Messumformer Zweikammer-Gehäuse A Oberer Anschlusskasten (Rückseite) 3 Anschlussklemmen für Signalkabel B Unterer Anschlusskasten 4 Anschlussklemmen für Ein- und Ausgänge C Signalkabel zum Messwertaufnehmer 5 Anschlussklemme für Potenzialausgleich...
  • Seite 47 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Einkammer-Gehäuse A Signalkabel zum Messwertaufnehmer 5 Anschlussklemme für Potenzialausgleich 1 Anschlussklemmen für Energieversorgung 6 LCD-Anzeiger 2 Anschlussklemmen für Ein- und Ausgänge (Grundgerät) 7 Halterung für LCD-Anzeiger (Parkposition) 3 Anschlussklemmen für Signalkabel 8 Anschlussklemme für Schutzleiter / Kabelabschirmungen 4 Anschlussklemmen für Ein- und Ausgänge (Einsteckkarten)

  • Seite 48: Durchfluss-Messwertaufnehmer

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 6 Elektrische Anschlüsse … Anschluss am Gerät Durchfluss-Messwertaufnehmer Klemmenkasten aus Aluminium Klemmenkasten aus Kunststoff ≥ 60 °C (140 °F) ≥ 60 °C (140 °F) amb . amb . 110 (4.33) 5 (0.2) 110 (4.33) (0.6) A Signalkabel vom Sensor 2 Anschlussklemmen für Signalkabel...

  • Seite 49: Digitale Kommunikation

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 7 Digitale Kommunikation Modbus®-Kommunikation HART®-Kommunikation Hinweis Hinweis Das Modbus®-Protokoll ist ein ungesichertes Protokoll (im Sinne Das HART®-Protokoll ist ein ungesichertes Protokoll (im Sinne einer IT- bzw. Cyber-Sicherheit), daher sollte die beabsichtigte einer IT- bzw. Cyber-Sicherheit), daher sollte die beabsichtigte...

  • Seite 50: Kabelspezifikation

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 7 Digitale Kommunikation PROFIBUS DP®-Kommunikation … Modbus®-Kommunikation Hinweis Kabelspezifikation Das PROFIBUS DP®-Protokoll ist ein ungesichertes Protokoll (im Die maximal zulässige Länge ist von der Baudrate, dem Kabel Sinne einer IT- bzw. Cyber-Sicherheit), daher sollte die (Durchmesser, Kapazität, Wellenwiderstand), der Anzahl der...

  • Seite 51: Allgemeine Informationen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Allgemeine Informationen Für die Inbetriebnahme benötigen Sie einen Gerätetreiber im EDD-Format (Electronic Device Description) oder im DTM- L /m Format (Device Type Manager) sowie eine GSD-Datei. 1200 1000 Sie können EDD, DTM und GSD unter www.abb.de/durchfluss...

  • Seite 52: Profibus Pa®-Kommunikation

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 7 Digitale Kommunikation PROFIBUS PA®-Kommunikation Systemintegration Hinweis ABB bietet drei verschiedene GSD-Dateien, die in das System Das PROFIBUS PA®-Protokoll ist ein ungesichertes Protokoll (im integriert werden können. Sinne einer IT- bzw. Cyber-Sicherheit), daher sollte die...

  • Seite 53: Ethernet/Ip™- Und Profinet®-Kommunikation

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A EtherNet/IP™- und PROFINET®-Kommunikation Hinweis Zwei-Port-Verbindung ohne Stromversorgung über Ethernet Detaillierte Informationen zum „Ethernet“ finden Sie in der Terminal-Bezeichnung: Schnittstellenbeschreibung 'COM/FEP630/FEH630/E/MB'. Anschluss Funktion Farbcodes Pin 1 Weiß / Orange Pin 2 RD− Orange Pin 3 Weiß...
  • Seite 54 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 7 Digitale Kommunikation … EtherNet/IP™- und PROFINET®-Kommunikation Für die Gerätekonfiguration ist ein Webserver verfügbar, der Weitere Kommunikationsprotokolle Hinweis vollständigen Zugriff auf alle Parameter- und Diagnosedaten bietet. Das Gerät unterstützt folgende Sicherheitsmodi:...

  • Seite 55: Verdrahtung Mit Verschiedenen Netzwerktopologien

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Verdrahtung mit verschiedenen Netzwerktopologien G12720 A Daisy-Chain C Stern B Ring Abbildung 68: Anschlusstopologien Ethernet-Einsteckkarten sind nur für den Einsatz in explosionsgefährdeten Anwendungen der Zone 2 / Division 2 oder in allgemeinen Bereichen vorgesehen.

  • Seite 56: Schließen Sie Den Stecker An Die Ethernet-Karte An

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 7 Digitale Kommunikation … EtherNet/IP™- und PROFINET®-Kommunikation Topologie Anzahl verbundener Anzahl Adern im Anschluss Spannklammer Funktion Kabel Ethernet-Kabel Ethernet-Kabel Ring oder Daisy-Chain Nein Weiß / orange RD− orange Weiß / grün TD−...

  • Seite 57: Vorbereiten Des Ethernet Cat5E-Kabels

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Vorbereiten des EtherNet Cat5e-Kabels M12-Stecker (Option) Verschiedene Optionen für M12-Stecker sind über den Modellcode verfügbar: • Durchflussmesser ausgestattet mit 1 × M12 (Vieradrig, Anschluss an Port 1) • Durchflussmesser bestückt mit 2 × M12 (Vieradrig, Anschluss an Port 1 und 2) •...
  • Seite 58 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 7 Digitale Kommunikation … EtherNet/IP™- und PROFINET®-Kommunikation Einsatz in explosionsgefährdeten Bereichen 1. Entfernen Sie die Verschlusskappe des Metallsteckers M12 WARNUNG am Gehäuse des Messumformers im Auslieferungszustand. 2. Schließen Sie das kundenseitige M12-Steckerkabel an.

  • Seite 59: Rj45-Anschluss (Option)

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A RJ45-Anschluss (Option) Elektrische Anschlüsse Verschiedene Optionen für den RJ45-Anschluss sind über den Die interne Verdrahtung im Messumformer und die zugehörige Modellcode verfügbar. Der RJ45-Anschluss ist mit einer Pinbelegung im RJ45-Anschluss finden Sie in der folgenden bestimmten Länge des Ethernet-Kabels ausgestattet - je nach...

  • Seite 60: Status-Leds Der Ethernet-Einsteckkarte

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 7 Digitale Kommunikation … EtherNet/IP™- und PROFINET®-Kommunikation Status-LEDs der Ethernet-Einsteckkarte Die 8 LEDs auf der Ethernet-Karte zeigen den Status der einzelnen Ports und des Netzwerks an. Um die Kartenstatusanzeige in der oberen HMI-Zeile zu aktivieren, navigieren Sie zu ‘Anzeige / Display Tag / Ethernet Status’.
  • Seite 61 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A PROFINET®-Kommunikation Status Anzeige im HMI Beschreibung A Link Port 1 Netzwerkverbindung (Link up) Kein Netzwerk B Aktivität 1 Blinkt oder EIN Datenverkehr Kein Datenverkehr C Link Port 2 Netzwerkverbindung (Link up) Kein Netzwerk D Aktivität 2...

  • Seite 62: Inbetriebnahme

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 8 Inbetriebnahme Hardware-Einstellungen Sicherheitshinweise Hinweis VORSICHT Das Produkt verfügt über einen ABB-Service-Account, der durch Verbrennungsgefahr durch heiße Messmedien diesen Schreibschutzschalter deaktiviert werden kann. Die Oberflächentemperatur am Gerät kann in Abhängigkeit von der Messmediumtemperatur 70 °C (158 °F) überschreiten! Zweikammer-Gehäuse...

  • Seite 63: Einkammer-Gehäuse

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Einkammer-Gehäuse Konfiguration der Digitalausgänge V1 / V2 oder V3 / V4 1 DIP-Schalter, Schreibschutz Abbildung 75: Position des DIP-Schalters Über den DIP-Schalter werden bestimmte Hardwarefunktionen konfiguriert. Damit die Änderung der Einstellung wirksam wird, muss die Energieversorgung des Messumformers kurzzeitig unterbrochen oder das Gerät zurückgesetzt werden.

  • Seite 64: Prüfungen Vor Der Inbetriebnahme

    1. Installieren Sie den ABB Field Information Manager (FIM). Alternativ können die Inbetriebnahme und Bedienung des 2. Entpacken Sie das ABB FDI-Paket in den Ordner c:\temp . ProcessMaster FEW630 auch über ABB Asset Vision Basic 3. Verbinden Sie den Durchflussmesser mit dem PC/Laptop, (FEP6xx DTM) erfolgen.

  • Seite 65: Parametrierung Mit Dem Optionalem Lcd-Anzeiger

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Parametrierung mit dem optionalem LCD-Anzeiger Abbildung 78: FIM – COM-Anschluss auswählen 8. Wählen Sie den entsprechenden COM-Anschluss. Schließen Sie das Menü, indem Sie auf ‚Senden‘ klicken. 9. Über die Menütaste auf der linken Seite wird der Durchflussmesser unter ‚TOPOLOGIE‘...

  • Seite 66: Parametrierung Über Die Lokale Bedienschnittstelle

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 8 Inbetriebnahme … Parametrierung des Gerätes Parametrierung über die lokale Bedienschnittstelle Parametrierung über den Infrarot-Serviceport-Adapter GEFAHR Für die Konfiguration über den Infrarot-Serviceport-Adapter des Gerätes wird ein PC / Notebook und der Infrarot-Serviceport- Explosionsgefahr Adapter FZA100 benötigt.

  • Seite 67: Parametrierung Über Hart

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Werkseinstellungen Auf Wunsch wird das Gerät ab Werk entsprechend den Parametrierung über HART® Kundenvorgaben parametriert. Liegen keine Angaben vor, wird Für die Konfiguration über die HART-Schnittstelle des Gerätes das Gerät mit den Werksvoreinstellungen ausgeliefert.
  • Seite 69 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Inbetriebnahme Inbetriebnahme Qv Max 1 Impulsbreite 25.000 l/s 30.00 ms Weiter Bearb. Weiter Bearb. 13. Mit den Bearbeitungsmodus aufrufen. 22. Mit den Bearbeitungsmodus aufrufen. 14. Mit den gewünschten Messbereichsendwert 23. Mit die gewünschte Impulsbreite für den einstellen.
  • Seite 70 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 8 Inbetriebnahme … Parametrierung mit der Menüfunktion Inbetriebnahme Nullpunktabgleich des Durchflussmessers Inbetriebnahme Hinweis Low Alarm Vor dem Starten des Nullpunktabgleichs folgende Punkte sicherstellen: 3.500 mA • Es darf kein Durchfluss durch den Messwertaufnehmer Weiter Bearb.

  • Seite 71: Messbereichstabelle

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Messbereichstabelle Der Messbereichsendwert kann zwischen 0,02 x Q DN und 2 x Q DN eingestellt werden. Nennweite Unterer Messbereichsendwert Oberer Messbereichsendwert 0,02 x Q 2 x Q 4 l/min (1,06 US gal/min)

  • Seite 72: Bedienung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 9 Bedienung Sicherheitshinweise VORSICHT Der LCD-Anzeiger verfügt über kapazitive Tasten zur Bedienung. Diese ermöglichen eine Bedienung des Gerätes durch den Verbrennungsgefahr durch heiße Messmedien geschlossenen Gehäusedeckel. Die Oberflächentemperatur am Gerät kann in Abhängigkeit von der Messmediumtemperatur 70 °C (158 °F) überschreiten!

  • Seite 73: Menüebenen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menüebenen Prozessanzeige Informationsebene Konfigurationsebene (Bedienermenü) (Konfiguration) ...Bedienerseite 1 bis n Inbetriebnahme Autoscroll Geräte Info Diagnose Konfig Gerät Signalansicht Anzeige Eingang/Ausgang Prozess Alarm Diagnose Zähler Sensor Setup Prozessanzeige Die Prozessanzeige zeigt die aktuellen Prozesswerte an.

  • Seite 74: Prozessanzeige

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung Wechsel in die Informationsebene Prozessanzeige In der Informationsebene können über das Bedienermenü Diagnoseinformationen angezeigt und die Anzeige von Bedienerseiten ausgewählt werden. Prozessanzeige 1 Messstellenkennzeichnung 3 Symbol „Tastenfunktion“ 4 Symbol „Parametrierung 2 Aktuelle Prozesswerte 1.

  • Seite 75: Fehlermeldungen In Der Lcd-Anzeige

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Wechsel in die Konfigurationsebene (Parametrierung) Fehlermeldungen in der LCD-Anzeige Im Fehlerfall erscheint unten in der Prozessanzeige eine Meldung In der Konfigurationsebene können die Geräteparameter bestehend aus einem Symbol und Text (z. B. Elektronik).
  • Seite 76 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Wechsel in die Konfigurationsebene (Parametrierung) Zurücksetzen des Kundenpasswortes Nach dem Einloggen in die entsprechende Zugriffsebene kann Wurde das eingestellte Kundenpasswort vergessen, kann das das Passwort verändert oder auch zurückgestellt werden. Ein Passwort zurückgesetzt und neu vergeben werden.

  • Seite 77: Auswahl Und Ändern Von Parametern

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Auswahl und Ändern von Parametern Tabellarische Eingabe Bei der tabellarischen Eingabe wird aus einer Liste von Parametername Parameterwerten ein Wert ausgewählt. 12.3456 [Einheit] Menübezeichnung Parametername Weiter Aktuell eingestellter Wert 3. Mit die zu ändernde Dezimalstelle auswählen.
  • Seite 78 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Wechsel in die Konfigurationsebene (Parametrierung) Abbruch der Eingabe Bei einigen Menüpunkten ist die Eingabe eines Wertes erforderlich. Ist keine Änderung des Parameters gewünscht, kann das Menü wie nachfolgend beschrieben verlassen werden.

  • Seite 79: Parameterübersicht

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Parameterübersicht Hinweis Diese Parameterübersicht zeigt alle im Gerät verfügbaren Menüs und Parameter. Abhängig von der Ausstattung und Konfiguration des Gerätes sind am Gerät ggf. nicht alle Menüs und Parameter sichtbar. Inbetriebnahme Sprache...
  • Seite 80 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterübersicht Geräte Info ...Sensor QmaxDN Typ Nennweite ...Messumformer Qm Max DN Qv Max DN Netzfrequenz Erregerfrequenz Spulenstromregelung Sollwert Spulenstrom DC Rückführung Sensor ID Sensor Seriennummer Sensor Betr. h ...Se Kalibrierung...
  • Seite 81 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Konfig Gerät ...Zugriffsebene Standard Passwort Read Only Schalter ...Sensor Messbereich Konfig ...Messumformer Qm Max DN Qm Max 1 Qm Max 2 Qm Messbereich Qv Max DN Qv Max 1 Qv Max 2 Qv Messbereich Messstellenbez.Sensor...
  • Seite 82 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterübersicht Anzeige Sprache Kontrast ...Bedienerseite 1 Anzeigemodus 1. Zeile ...Bedienerseite 2 2. Zeile 3. Zeile Multiplex Mode Bargraph Format Durchfluss Format Zähler Format Datum Display Tag Display Rotation...
  • Seite 83 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Eingang/Ausgang ...Stromausg.31/31 Ausgangswert Modus Stromausgang ...Dig.Ausg. 41/41 Strom bei Alarm Low Alarm ...Dig.Ausg. 51/51 High Alarm Strom > 20.5mA Strom < 3.8mA Strom bei EPD Alarm Strom bei TFE Alarm Modus Ausg. Fliessrichtung Ausgangswert Pulse ...Setup Impulsausgang...
  • Seite 84 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterübersicht Prozess Alarm Alarmverlauf Alarm Hist. löschen ...Gruppe Maskieren Wartung Funktionstest ...Alarmgrenzen Auserhalb Spez. DC Feedback maskiert Min. Durchfluss Qm Max. Durchfluss Qm Min. Durchfluss Qv Max. Durchfluss Qv...
  • Seite 85 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Kommunikation ...HART Geräteadresse Modus Schleifenstrom ...Modbus RTU HART TAG HART Long Tag ...Profibus DP HART Descriptor HART Message ...Profibus PA HART Manuf. ID HART Device ID ...Ethernet HART Find PV Primary Variable SV Secondary Var.
  • Seite 86 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterübersicht ...EtherNetIP Zugriff Geraetestatus Hersteller ID ...PROFINET* Produkt/Geraetetyp ...ModbusTCP Produktname Produktcode Produkt Hauptrevis. Produkt Unterrevis. Zugriff Geraetestatus Geraetename Tag-Funktion Gerätetyp wählen SNMP-Zugriff Zugriff IEEE Format ...Data link layer...
  • Seite 87 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Diagnose ...Wartung Einstellung Vorw. Wartungsinterv Restzeit Wartungsint ...Diagnose Einstell. Neuen Zyklus starten ...Diagnose Werte ...Diagnose TFE Aktueller TFE Wert TFE An/Aus ...Detek. leeres Rohr Start TFE Abgleich Manueller TFE Abgl..Diagnose Spule TFE Schwelle ...Diagnose Gasblasen...
  • Seite 88 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterübersicht Tx Fabrik CMR ...Fingerprints Tx Fabrik 1m/s Diagnose Interval Tx Fabrik 10m/s Se Fabrik Coil Ind. Inhouse Temperature Se Fabrik Imp. E1 Inhouse Temp MaxPeak Se Factory Imp E2...
  • Seite 89 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Zähler ...Zähler Reset Alle Zähler ..Zähler Voreinst. Massezähler Vorl. Massezähler Rückl. Volumenzähler Vorl. Volumenzähler Rückl. Massezähler Vorl. Massezähler Rückl. Volumenzähler Vorl. Volumenzähler Rückl..Abfüller Prozesswert Abfüll Abfüllmenge einst..Nachlaufkorrektur Reset Abfüller Abfüller Start Aktuelle Füllmenge...

  • Seite 90: Parameterbeschreibung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung Parameterbeschreibung Verfügbare Einheiten Bei bestimmten Parametern kann unter den folgenden Einheiten Tabelle 2: Einheiten für den Massedurchfluss ausgewählt werden. Auswahl Code Beschreibung Gramm pro Sekunde Hinweis g/min Gramm pro Minute Die Spalte „Code“...

  • Seite 91: Menü: Inbetriebnahme

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü: Inbetriebnahme Menü / Parameter Beschreibung Inbetriebnahme Sprache Auswahl der Menüsprache (Deutsch, Englisch, Französisch, Spanisch, Italienisch, Chinesisch, Portugiesisch). Einheit Qv Auswahl der Einheit für den Volumendurchfluss (z. B. für die Parameter Qv DN und für den entsprechenden...

  • Seite 92: Menü: Geräte Info

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü: Geräte Info Dieses Menü dient ausschließlich zur Anzeige der Geräteparameter. Die Parameter sind unabhängig von der eingestellten Zugriffsebene sichtbar, können aber nicht geändert werden. Menü / Parameter Beschreibung Geräte Info...
  • Seite 93 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Geräte Info / ...Messumformer Messumformertyp Sendertyp, z. B. B. FExx31 integral. Messumformer ID ID-Nummer des Messumformers. Messumf. Seriennr. Seriennummer des Messumformers..Messumf. Version Selection of submenu ‚...Messumf. Version‘ über Messumf.

  • Seite 94: Menü: Konfig Gerät

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü: Konfig Gerät Menü / Parameter Beschreibung Konfig Gerät ...Zugriffsebene Auswahl des Untermenüs ‚...Zugriffsebene‘ über ...Sensor Auswahl des Untermenüs ‚...Sensor‘ über ...Messumformer Auswahl des Untermenüs ‚...Messumformer‘ über Konfig Gerät / ...Zugriffsebene...
  • Seite 95 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Konfig Gerät / ...Sensor Qv Max DN Der Wert gibt den niedrigeren Volumendurchfluss bei einer Fließgeschwindigkeit von 10 m/s an. Der Wert wird über die ausgewählte Nennweite automatisch eingestellt.
  • Seite 96 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü / Parameter Beschreibung Konfig Gerät / ...Messumformer ...Einheit Auswahl des Untermenüs ‚...Einheit‘ über Dämpfung Auswahl der Dämpfung. Der hier eingestellte Wert (0,02–60 s) bezieht sich auf 1 τ (Tau). Die Angabe bezieht sich auf die Ansprechzeit für eine sprungartige Änderung der Durchflussmenge.
  • Seite 97 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Konfig Gerät / ...Messumformer / ...Einheit Einheit Qm Auswahl der Einheit für den Massedurchfluss. Verweis auf Tabelle 2: Einheiten für den Massedurchfluss auf Seite 90. Die Auswahl gilt für die Anzeige des aktuellen Massedurchflusses, und für die auf den Massedurchfluss bezogenen Parameter wie QmMax und Qm Einheit Massenzähler...
  • Seite 98 Einstellen des gerätespezifischen Codes zur Aktivierung der erweiterten Diagnosefunktion. Soll diese Funktion nachträglich genutzt werden, ist der ABB-Service- oder die Vertriebsorganisation zu kontaktieren. Nach Eingabe des Codes muss das Gerät neu gestartet werden (z. B. mit dem Parameter ‚Reset Gerät‘ oder durch kurzes Ausschalten der Spannungsversorgung).
  • Seite 99 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Konfig Gerät / ...Kolbenpumpe Filter Ein/Aus Aktiviert die verbesserte Messleistung besonders bei Anwendungen mit Kolbenpumpe. Ausführlichere Informationen finden Sie unter Kolbenpumpe auf Seite 123. Filterlänge Stellt die Filterlänge von 3–30 Sekunden ein.

  • Seite 100: Menü: Anzeige

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü: Anzeige Menü / Parameter Beschreibung Anzeige Sprache Auswahl der Menüsprache. (Deutsch, Englisch, Französisch, Spanisch, Italienisch, Polnisch, Türkisch, Chinesisch, Portugiesisch). Kontrast Kontrasteinstellungen für die LCD-Anzeige..Bedienerseite 1 Auswahl des Untermenüs ‚...Bedienerseite 1‘...

  • Seite 101: Menü: Eingang/Ausgang

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü: Eingang/Ausgang Menü / Parameter Beschreibung Eingang/Ausgang ...Stromausg.31/31 Auswahl des Untermenüs ‚...Stromausg.31/31‘ über ...Stromausg. V1/V1 Auswahl des Untermenüs ‚...Stromausg. V1/V1‘ über ...Stromausg. V3/V3 Auswahl des Untermenüs ‚...Stromausg. V3/V3‘ über ...Dig.Ausg. 41/41 Auswahl des Untermenüs ‚...Dig.Ausg. 41/41‘ über ...Dig.Ausg.
  • Seite 102 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü / Parameter Beschreibung Eingang/Ausgang / ...Stromausg.31/31 Eingang/Ausgang / ...Stromausg. V1/V1 Eingang/Ausgang / ...Stromausg. V3/V3 Strom < 3.8mA Verhalten des Stromausgangs bei unterschreiten von 3,8 mA. •...
  • Seite 103 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Eingang/Ausgang / ...Dig.Ausg. 41/41 / ...Setup Impulsausgang Ausgangswert Pulse Auswahl der Prozessgröße die über den Impulsausgang ausgegeben wird. • Aus: Der Impulsausgang ist deaktiviert. • Pulse Qm: Der Impulsausgang gibt den Massedurchfluss an.
  • Seite 104 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü / Parameter Beschreibung Eingang/Ausgang / ...Dig.Ausg. 41/41 / ...Alarm Konfig. Sammelalarm Auswahl der über den Binärausgang 41 / 42 signalisierten Fehlermeldungen. Nur wenn der Parameter ‚Ausg.Wert binär‘auf Alarm Signal eingestellt ist.
  • Seite 105 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Eingang/Ausgang / ...Dig.Ausg. 51/51 / ...Setup Binärausgang Ausg.Wert binär Auswahl der Funktion des Binärausgangs. Siehe Beschreibung ‚„Eingang/Ausgang / ...Dig.Ausg. 41/41 / ...Setup Binärausgang’. Öffner / Schliesser Auswahl des Schaltverhaltens für den Binärausgang.
  • Seite 106 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü / Parameter Beschreibung Eingang/Ausgang / ...Dig.Ausg. V1/V1 / ...Setup Binärausgang Eingang/Ausgang / ...Dig.Ausg. V3/V3 / ...Setup Binärausgang Ausg.Wert binär Auswahl der Funktion des Binärausgangs. Siehe Beschreibung ‚„Eingang/Ausgang / ...Dig.Ausg. 41/41 / ...Setup Binärausgang’.

  • Seite 107: Menü: Prozess Alarm

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü: Prozess Alarm Menü / Parameter Beschreibung Prozess Alarm Diagnoseaufz. Anzeige aller aktiven Alarmmeldungen und der Alarmhistorie. Alarm Hist. löschen Anzeige des Alarmmeldungsverlaufs..Gruppe Maskieren Auswahl des Untermenüs ‚...Gruppe Maskieren‘ über ...Alarmgrenzen Auswahl des Untermenüs ‚...Alarmgrenzen‘...

  • Seite 108: Menü: Kommunikation

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü: Kommunikation Menü / Parameter Beschreibung Kommunikation ...HART Auswahl des Untermenüs ‚...HART‘ über …Modbus RTU Auswahl des Untermenüs ‚…Modbus RTU‘ über Profibus DP / PA Auswahl des Untermenüs ‚Profibus DP / Profibus PA‘ über ...Ethernet...
  • Seite 109 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Kommunikation / Modbus RTU Adresse Einstellung der Modbus-Geräteadresse (1–127). IEEE Format Auswahl der Byte-Reihenfolge (Byte-Order) für die Modbus-Kommunikation. • Aktiviert: Falls das IEEE-Format aktiviert ist, werden die Datenwörter im ‚Little Endian‘-Format mit dem niederwertigsten Wort zuerst gesendet.
  • Seite 110 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü / Parameter Beschreibung Kommunikation / Ethernet ...Allgemein Auswahl des Untermenüs ‚...Allgemein‘ über ...Internet layer Auswahl des Untermenüs ‘...Internet layer’ über ...Webserver Auswahl des Untermenüs ‘...Webserver’ über ...EtherNetIP...
  • Seite 111 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Kommunikation / EtherNetIP Zugriff Werkseinstellung: unbeschraenkt. Bei Omron- oder Rockwell-PLCs Einstellung auf ‚unbeschraenkt‘ oder ‚nur lesen‘. • Deaktiviert • nur lesen • unbeschraenkt Geraetestatus Mod<G> Net <G> P1 •...
  • Seite 112 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Kommunikation / ...ModbusTCP Zugriff Werkseinstellung: unbeschraenkt. • Deaktiviert • nur lesen • unbeschraenkt IEEE Format Werkseinstellung: Aktiviert. • Aktiviert • nicht aktiviert Menü / Parameter Beschreibung Kommunikation / ...Data link layer...

  • Seite 113: Menü: Diagnose

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü: Diagnose Menü / Parameter Beschreibung Diagnose ...Wartung Einstellung Auswahl des Untermenüs ‚...Wartung Einstellung‘ über ...Diagnose Einstell. Auswahl des Untermenüs ‚...Diagnose Einstell.‘ über ...Diagnose Werte Auswahl des Untermenüs ‚...Diagnose Werte‘ über ...Simulationsmodus Auswahl des Untermenüs ‚...Simulationsmodus‘...
  • Seite 114 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü / Parameter Beschreibung Diagnose / ...Diagnose Einstell. / ...Diagnose TFE TFE An/Aus Aktivieren der Funktion zur Erkennung von Teilfüllungen. Hinweis Diese Funktion ist verfügbar, wenn der Sensor mit der Teilfüllungserkennung (Option) ausgestattet ist.
  • Seite 115 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Diagnose / ...Diagnose Einstell. / ...Diagnose Spule* Spulen Diag. An/Aus Aktivieren der Spulendiagnosefunktion. Spulen Widerstand Anzeigen des Spulenwiderstands. Spulen Strom Anzeigen des Spulenstroms. Spulen Induktivität Anzeigen der Spuleninduktivität.
  • Seite 116 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Diagnose / ...Diagnose Einstell. / ...Diagnose Leitfähig.* Leitfähigkeit An/Aus Aktivieren der Leitfähigkeitsdiagnosefunktion. Voreinstellung: Aus Hinweis Die Gasblasenerkennung kann im Nennweitenbereich DN 10–300 verwendet werden. Weitere Informationen finden Sie unter Erweiterte Diagnosefunktionen auf Seite 138.
  • Seite 117 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Diagnose / ...Diagnose Einstell. / ...Noise Check Start Noise Check Start der Funktion ‚Rauschprüfung‘ mit Ergebnis Noise Check Die LCD-Anzeige zeigt die Ergebnisse der Rauschprüfung an. Power Spectrum Aktuelles Powerspektrum.
  • Seite 118 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü / Parameter Beschreibung Diagnose / ...Diagnose Werte Alle Werte in diesem Menü dienen nur der Information/zu Servicezwecken. Inhouse Temperature Anzeige des Temperaturwertes innerhalb des Messumformergehäuses. Inhouse Temp MaxPeak...
  • Seite 119 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Diagnose / ...Ausg.Signale Stromausg. 31/32 Anzeige der aktuellen Werte und Stati der aufgeführten Ein- / Ausgänge. Stromausg. V1/V1 Stromausg. V3/V3 Frequenz DO 41/42 Zustand DO 41/41 Zustand DO 51/51...

  • Seite 120: Menü: Zähler

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Parameterbeschreibung Menü: Zähler Menü / Parameter Beschreibung Zähler ...Zähler Reset Auswahl des Untermenüs ‚...Zähler Reset‘ über ...Zähler Voreinst. Auswahl des Untermenüs ‚...Zähler Voreinst.‘ über ...Abfüller Auswahl des Untermenüs ‚...Abfüller‘ über ...Nachlaufkorrektur...
  • Seite 121 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Menü / Parameter Beschreibung Zähler / ...Abfüller Prozesswert Abfüll Auswahl der für den Abfüllungsvorgang verwendeten Prozessgröße. • Aus: Füllstoff deaktiviert. • Volumen Vorlauf: Volumendurchfluss in Fließrichtung vorwärts. • Normvolumen Vorlauf: Nettovolumendurchfluss in Fließrichtung vorwärts.

  • Seite 122: Softwareverlauf

    Auf ‚1‘ setzen, sobald alle Parameter im Einrichtungsmenü des Sensors eingestellt sind. Sensor TFE Function Dies aktiviert oder deaktiviert die Vollrohrerkennung (TFE = Komplettfüllungselektrode). Softwareverlauf Gemäß NAMUR-Empfehlung NE53 bietet ABB eine transparente und jederzeit nachvollziehbare Software-Historie. Geräte-Softwarepaket FEx630 (Geräte-Firmwarepaket) Auslegungswert Ausgabedatum Art der Änderung...

  • Seite 123: Rauschfilter

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Rauschfilter Kolbenpumpe Es sind 4 verschiedene Filtermodi verfügbar: • Störreduzierung • Kolbenpumpenfilter • Spitzenwert-Filter • DC-Offset-Filter Hinweis Verwenden Sie jeweils nur einen dieser vier Filtermodi, da sie sich gegenseitig beeinflussen. Rauschunterdrückung 1 Durchflusssignal ohne Kolbenpumpenfilter (links)

  • Seite 124: Spitzenwertfilter

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 9 Bedienung … Rauschfilter Spitzenwertfilter Bei stark verrauschten Flüssigkeiten (wie z. B. Zellstoff mit hohem Feststoffgehalt, Schlamm mit hohem Feststoffgehalt, hydraulischen Fördermitteln im Bergbau) kann dies dazu führen, dass viele Durchflussmesswerte bei der endgültigen Durchflussberechnung nicht berücksichtigt werden.

  • Seite 125: Abfüllfunktion

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Abfüllfunktion Konfiguration Für die Konfiguration der Abfüllfunktion müssen die folgenden Schritte durchgeführt werden: 1. Die Abfüllfunktion muss aktiv sein. Siehe auch Menü „Konfig Gerät / ...Messumformer / ...Ausstattung / ...“. 2. Ein Digitalausgang muss als Binärausgang mit der Funktion „Abfüll Endkontakt“...

  • Seite 126: 10 Diagnose / Fehlermeldungen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 10 Diagnose / Fehlermeldungen Aufrufen der Fehlerbeschreibung Signalansicht In der Informationsebene können weitere Informationen über Signalansicht ermöglicht einen Überblick über die internen den aufgetretenen Fehler aufgerufen werden. Daten des Durchflussmessers für Servicezwecke. Sie ist ein leistungsfähiges Hilfsmittel zur Diagnose von Störungen und...

  • Seite 127: Verfügbare Diagnosesignale

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Verfügbare Diagnosesignale Signal Bezieht sich Beispiel Beschreibung Sichtbar mit Standard- Erweiterte Diagnose Diagnose Betriebsbedi 31.84 l/s Durchflussmenge ngungen Betriebsbedi 12,49 mA Stromausgang 4 bis 20 mA ngungen Spule Der CCR-Wert bezieht sich auf den Digital-Analog-Wandler (DAC) und gibt den Wert der Spulenstromregelung an (0–1023).

  • Seite 128: Fehlermeldungen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 10 Diagnose / Fehlermeldungen Fehlermeldungen Die Fehlermeldungen sind gemäß der NAMUR-Klassifizierung in vier Gruppen eingeteilt. Fehler Fehler Nr. / Bereich Text in der LCD-Anzeige Ursache Abhilfe F099.042/Elektronik Übersteuerungs ADC Alarm. Elektrodensignal übersteigt max. ADC- Wenn das Rohr leer ist, vergewissern Sie sich, Rauschen zu hoch.

  • Seite 129: Funktionsprüfung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Fehler Nr. / Bereich Text in der LCD-Anzeige Ursache Abhilfe F088.012/Elektronik FEB Kommunkation fehlerhaft. EMV-Störung am Signalkabel. Signalkabel und Anschluss prüfen. EMV Störung. Service rufen. Falsches Signalkabel. Wenden Sie sich bitte an die Serviceabteilung.

  • Seite 130: Betrieb Außerhalb Der Spezifikationen (Out Of Spec.)

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 10 Diagnose / Fehlermeldungen … Fehlermeldungen Betrieb außerhalb der Spezifikationen (Out Of Spec.) Fehler Nr. / Bereich Text in der LCD-Anzeige Ursache Abhilfe S065.044/Betrieb Gehäusetemperatur Alarm. Messmedium oder Umgebungstemperatur ist Prozessbedingungen prüfen, Temperatur Reduziere außerhalb der technischen Daten.

  • Seite 131: Wartung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Fehler Nr. / Bereich Text in der LCD-Anzeige Ursache Abhilfe S041.034/Elektronik DC Rückführungs Alarm. Mehrphasige Messmedien, die einen sehr hohen Wenden Sie sich bitte an die Serviceabteilung. Prozess prüfen. Rauschpegel produzieren. Steine oder Feststoffe, die einen sehr hohen Rauschpegel produzieren.

  • Seite 132: Übersicht

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 10 Diagnose / Fehlermeldungen Übersicht Die auf den nächsten Seiten abgebildeten tabellarischen Fehlerübersichten beschreiben das Verhalten des Messumformers beim Auftreten von Fehlern. Hierzu wurden alle möglichen Fehler des Messumformers und deren Einfluss auf den Wert der Messgrößen, auf das Verhalten der Stromausgänge und auf den Alarmausgang in der Tabelle aufgeführt.
  • Seite 133 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Fehler Nr. / Bereich Fehlertext Stromausgang Digitalausgang Impulsausgang LCD-Anzeige Fehler maskierbar? F090.035 / ADC RX210 kommunikations 0 Hz Nein Elektronik Fehler. Service rufen. F088.012/Elektroni FEB Kommunkation fehlerhaft. 0 Hz Nein EMV Störung. Service rufen.
  • Seite 134 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 10 Diagnose / Fehlermeldungen … Übersicht Fehler Nr. / Fehlertext Stromausgang Digitalausgang Impulsausgang LCD-Anzeige Fehler maskierbar? Bereich S065.044/Betrieb Gehäusetemperatur Alarm. Aktueller Wert - Keine Antwort Keine Antwort Aktueller Wert - Reduziere keine Änderung.
  • Seite 135 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Fehler Nr. / Fehlertext Stromausgang Digitalausgang Impulsausgang LCD-Anzeige Fehler maskierbar? Bereich S047.015/Betrieb Impulsausgang abgeschnitten. Aktueller Wert - Aktueller Wert - Größtmögliche Aktueller Wert - Menü ‚...Gruppe Falsche Konfig. Kontrolle Konfig. keine Änderung.

  • Seite 136: Status-Leds Der Ethernet-Einsteckkarte

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 10 Diagnose / Fehlermeldungen Status-LEDs der Ethernet-Einsteckkarte Die 8 LEDs auf der Ethernet-Karte zeigen den Status der einzelnen Ports und des Netzwerks an. Um die Kartenstatusanzeige in der oberen HMI-Zeile zu aktivieren, navigieren Sie zu ‘Anzeige / Display Tag / Ethernet Status’.

  • Seite 137: Profinet®-Kommunikation

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A PROFINET®-Kommunikation Status Anzeige im HMI Beschreibung A Link Port 1 Netzwerkverbindung (Link up) Kein Netzwerk B Aktivität 1 Blinkt oder EIN Datenverkehr Kein Datenverkehr C Link Port 2 Netzwerkverbindung (Link up) Kein Netzwerk D Aktivität 2...

  • Seite 138: Erweiterte Diagnosefunktionen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 10 Diagnose / Fehlermeldungen Erweiterte Diagnosefunktionen Übersicht Erkennung von Teilfüllung Hinweis Ein teilweise gefüllter Sensor beeinflusst den Durchflussmesser und die Messgenauigkeit. • Die erweiterten Diagnosefunktionen sind nur beim ProcessMaster FEP630 und HygienicMaster FEH630 Wenn der Durchflussmesser-Sensor mit einer Vollrohr- verfügbar, wenn das Softwarepaket „Erweiterte...

  • Seite 139: Erkennung Von Gasblasen

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Erkennung von Gasblasen Überwachung der Leitfähigkeit Gasblasen im Messmedium beeinflussen die Ergebnisse und die Die Leitfähigkeit der Flüssigkeit kann überwacht werden, indem Genauigkeit des Durchflussmessers. minimale/maximale Alarmschwellen eingestellt werden. Erweiterte Diagnosefunktionen ermöglichen die Erkennung von Sobald die Alarmgrenzen überschritten werden, zeigt der...

  • Seite 140: Überwachung Der Elektrodenimpedanz

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Überwachung der Elektrodenimpedanz Messungen am Durchfluss-Messwertaufnehmer Die Messung überwacht die Impedanz zwischen Messelektrode Induktivität der Durchflussmesser-Sensorspule und Erdung und aktiviert einen Alarm, wenn die Impedanz unter Eine Messung der Induktivität der Durchflussmesser- einen Grenzwert absinkt.

  • Seite 141: Überwachung Der Erdung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Verifikation Fingerprint-Datenbank Überwachung der Erdung Der im SensorMemory abgelegte Fingerprint von Die Funktion prüft Rauschen im Messsignal und die elektrische Messwertaufnehmer und Messumformer ermöglicht einen Erdung des Geräts. Während der Prüfung findet keine Vergleich des Gerätezustands zum Zeitpunkt der Herstellung in...

  • Seite 142: 11 Wartung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 11 Wartung Sicherheitshinweise Instandsetzungsarbeiten dürfen nur von geschultem Personal WARNUNG durchgeführt werden. Verletzungsgefahr durch spannungsführende Bauteile! • Vor dem Ausbau des Gerätes das Gerät und ggf. angrenzende Bei geöffnetem Gehäuse ist der Berührungsschutz Leitungen oder Behälter drucklos schalten.

  • Seite 143: Messwertaufnehmer

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 12 Reparatur Messwertaufnehmer Sicherheitshinweise Der Messwertaufnehmer ist weitgehend wartungsfrei. GEFAHR Folgende Punkte sollten jährlich kontrolliert werden: Explosionsgefahr beim Betrieb des Gerätes mit geöffnetem • Umgebungsbedingungen (Belüftung, Feuchte) Messumformergehäuse oder Anschlusskasten! • Dichtigkeit der Prozessanschlüsse Beim Einsatz in explosionsgefährdeten Bereichen vor dem...

  • Seite 144: Ersatzteile

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 12 Reparatur Ersatzteile Im Messumformergehäuse befindet sich eine Sicherung. Alle Reparatur- oder Wartungsarbeiten dürfen nur von qualifiziertem Kundendienstpersonal vorgenommen werden. Bei Austausch oder Reparatur einzelner Komponenten Original- Energieversorgung Messumformer 11 bis 30 V DC 100 bis 240 V AC Ersatzteile verwenden.

  • Seite 145: Austausch Des Lcd-Anzeigers

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Austausch des LCD-Anzeigers Zweikammergehäuse Einkammergehäuse 1 Kabelbaum LCD-Anzeiger 2 LCD-Anzeiger Abbildung 92: Ersetzen des LCD-Anzeigers (Beispiel) Zum Austausch des LCD-Anzeigers folgende Schritte HINWEIS durchführen: Beeinträchtigung der Gehäuse-Schutzart durch falschen Sitz 1. Energieversorgung abschalten.

  • Seite 146: Austausch Des Frontend-Boards

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 12 Reparatur Austausch des Frontend-Boards Kompakte Bauform G12168 1 LCD-Anzeiger-Kabelbaum 4 SensorMemory 2 LCD-Anzeiger 5 Kabelbinder 3 Messwertaufnehmer-Kabelbaum 6 Frontend-Board Abbildung 93: LCD-Anzeiger und Frontend-Board austauschen (Beispiel)
  • Seite 147 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A HINWEIS Beeinträchtigung der Gehäuse-Schutzart durch falschen Sitz oder Beschädigung der O-Ring-Dichtung. Zum Öffnen und sicheren Schließen des Gehäuses die Angaben unter Öffnen und Schließen des Gehäuses auf Seite 21 beachten. Bei Durchflussmessern in kompakter Bauform kann das Frontend-Board bei einem Defekt ausgetauscht werden.

  • Seite 148: Getrennte Bauform

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 12 Reparatur … Austausch des Frontend-Boards Getrennte Bauform 1 Befestigungsschraube Frontend-Board 4 Anschlüsse für Durchfluss-Messwertaufnehmer 2 Anschlussklemmen 5 SensorMemory 3 Frontend-Board Abbildung 94: Ersetzen des Frontend-Boards (Durchfluss-Messwertaufnehmer) HINWEIS 7. Das SensorMemory in das neue Frontend-Board einsetzen.

  • Seite 149: Austausch Des Messwertaufnehmers

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Austausch des Messwertaufnehmers Rücksendung von Geräten WARNUNG Für die Rücksendung von Geräten zur Reparatur oder zur Nachkalibrierung die Originalverpackung oder einen geeigneten Verletzungsgefahr durch Prozessbedingungen. sicheren Transportbehälter verwenden. Aus den Prozessbedingungen, z. B. hohe Drücke und Zum Gerät das Rücksendeformular (siehe Rücksendeformular...

  • Seite 150: 13 Recycling Und Entsorgung

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 13 Recycling und Entsorgung Entsorgung Demontage Hinweis WARNUNG Produkte, die mit dem nebenstehenden Symbol Verletzungsgefahr durch Prozessbedingungen. gekennzeichnet sind, dürfen nicht als unsortierter Aus den Prozessbedingungen, z. B. hohe Drücke und Siedlungsabfall (Hausmüll) entsorgt werden.

  • Seite 151: 14 Technische Daten

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 14 Technische Daten ProcessMaster - Temperaturdaten Hinweis Das Datenblatt des Gerätes steht im Downloadbereich von ABB Der Temperaturbereich des Gerätes ist abhängig von einer Reihe www.abb.de/durchfluss zur Verfügung. von Faktoren. Diese Faktoren beinhalten die Messmediumtemperatur T...

  • Seite 152: Maximale Umgebungstemperatur In Abhängigkeit Der Messmediumtemperatur

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 14 Technische Daten … ProcessMaster - Temperaturdaten Maximale Umgebungstemperatur in Abhängigkeit der Messmediumtemperatur Hinweis • Für Messsysteme, die in explosionsgefährdeten Bereichen eingesetzt werden, steht ein zusätzliches Dokument mit Ex- Sicherheitshinweisen zur Verfügung.

  • Seite 153: Maximal Zulässiger Betriebsdruck In Abhängigkeit Von Der Mediumstemperatur

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Maximal zulässiger Betriebsdruck in Abhängigkeit von der Mediumstemperatur A DN 200-500, PN 25 C DN 600, PN 16 B DN 450-500, PN 16 D DN 200-500, PN 10 Abbildung 97: DIN-Flansch, Edelstahl, DN 200-600...
  • Seite 154 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 14 Technische Daten … ProcessMaster - Temperaturdaten A DN 700, PN 16 D DN 1600, PN 16 A DN 1200-1400, PN 10 D DN 2400, PN 10 B DN 700, PN 10...
  • Seite 155 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A A DN 1000,1200,1400,1600, D DN 900, PN 6 A DN 1000,1200,1400,1600, E Von oben nach unten: 1800, PN 40 1800, PN 6 DN 2200, PN 6 E DN 2400, PN 6 DN 2400, PN 6...
  • Seite 156 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 14 Technische Daten … ProcessMaster - Temperaturdaten A DN 800, Cl 300 E DN 1000, Cl 300 B DN 750, 1400, Cl 300 F DN 1500, Cl 300 C DN 1050, Cl 300...
  • Seite 157 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A A DN 700,800,900,1050,1400, C DN 750, Cl 150 Cl 150 B DN 1500, Cl 150 Abbildung 114: ASME-Flansch, Edelstahl, DN 700-1500, Cl 150, B16.47 Serie A, 1 x DN Einbaulänge A DN 700,800, Cl 300...
  • Seite 158 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A … 14 Technische Daten … ProcessMaster - Temperaturdaten A DN 800, Cl 300 E DN 1000, Cl 300 B DN 750,1400, Cl 300 F DN 1500, Cl 300 C DN 1050, Cl 300...

  • Seite 159: 15 Weitere Dokumente

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 15 Weitere Dokumente Hinweis • Für Messsysteme, die in explosionsgefährdeten Bereichen eingesetzt werden, steht ein zusätzliches Dokument mit Ex- Sicherheitshinweisen zur Verfügung. • Ex-Sicherheitshinweise sind integraler Bestandteil dieser Anleitung. Daher ist es wichtig, dass auch die dort aufgeführten Installationsrichtlinien und Anschlusswerte...

  • Seite 160: 16 Anhang

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A 16 Anhang Rücksendeformular Erklärung über die Kontamination von Geräten und Komponenten Die Reparatur und / oder Wartung von Geräten und Komponenten wird nur durchgeführt, wenn eine vollständig ausgefüllte Erklärung vorliegt. Andernfalls kann die Sendung zurückgewiesen werden. Diese Erklärung darf nur von autorisiertem Fachpersonal des Betreibers ausgefüllt und unterschrieben werden.

  • Seite 161: Übersicht Parametrierung (Werksvoreinstellungen)

    ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Übersicht Parametrierung (Werksvoreinstellungen) Parameter Wertebereich Werkseinstellung TAG Nummer (Sensor) Alphanumerisch maximal 20 Zeichen Keine Messstellenbez.Sensor Alphanumerisch maximal 20 Zeichen Keine Qv Max 1 Abhängig von der Nennweite des Messwertaufnehmers Eingestellt auf Q DN gemäß...
  • Seite 162 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Notes...
  • Seite 163 ProcessMaster FEW630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | OI/FEW630-DE REV. A Notes...
