Modell SMRT36D
X0XXXXUXXX
geliefert.
1.3
Spannung – Stromgeneratormodul (VIGEN)
Spannungen und Ströme werden durch die rote bzw. gelbe Umrandung der einzelnen Ausgangskanäle
angegeben. Die Spannungskanäle der Phasen 1, 2 und 3 sind durch die rote Farbe gekennzeichnet. Die
Stromkanäle der Phasen 1, 2 und 3 sind gelb markiert. Alle Ausgänge sind unabhängig von plötzlichen
Änderungen der Netzspannung und -frequenz und werden so geregelt, dass Änderungen der
Lastimpedanz den Ausgang nicht beeinflussen. Standardverstärkerausgänge sind isoliert oder
potenzialfrei. Die SMRT-Geräte können optional mit den gemeinsamen Verstärkerrückleitungen bestellt
werden, die mit dem Masseanschluss verbunden sind.
1.3.1.
Konvertierbarer Spannungs-/Stromverstärker
Der SMRT PowerV™ Spannungsverstärker liefert eine flache Leistungskurve von 30 bis 150 Volt im 150-
V-Bereich, um die Prüfung von Starkstromanwendungen, z. B. Feldprüfungen, zu ermöglichen.
Spannungsbereich
30,00 V
150,00 V
300,00 V
Spannungsverstärker im Strommodus:
Der Spannungsverstärker kann in eine Stromquelle mit der folgenden Ausgangsleistung umgewandelt
werden. Die Bemessungen der Ausgangsleistung werden in Effektivwerten und
Spitzenleistungsbemessungen festgelegt.
.
Ausgangsstrom
5 Ampere
15 Ampere
Bei einem 3-Kanal-SMRT-Gerät liefern konvertierbare Kanäle in Verbindung mit den drei
Hauptstromkanälen sechs Ströme für die Prüfung von dreiphasigen Differenzstromrelais. Wenn die
Spannungsgeneratoren in Stromgeneratoren umgewandelt werden, werden sie auf der STVI-Anzeige als
Stromphasen 4, 5 und 6 angezeigt.
321

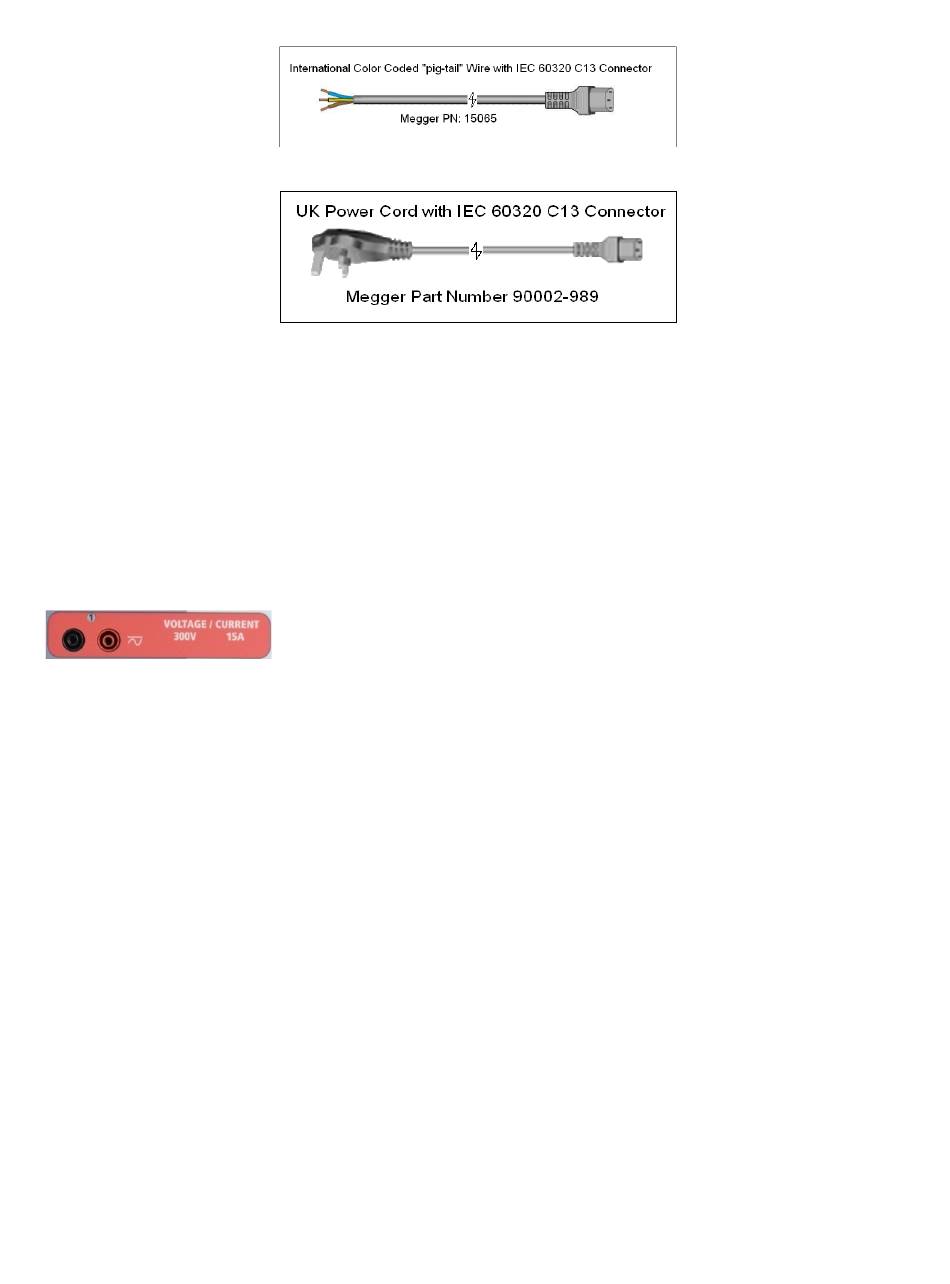

wird mit einem Netzkabel für Großbritannien (Teilenummer 90002-989)
Leistung/Strom (max.)
150 VA bei 5,0 A
150 VA konstante Ausgangsleistung von 30 bis 150 Volt
150 VA bei 0,5 A
Leistung
150 VA (212 Spitze)
120 VA
Max V
30,0 Veff
dauerhaft
8,0 Veff
1,5 Sek.
Arbeitszyklus
Teil 81757
Rev 15; Datum: 06/2018
