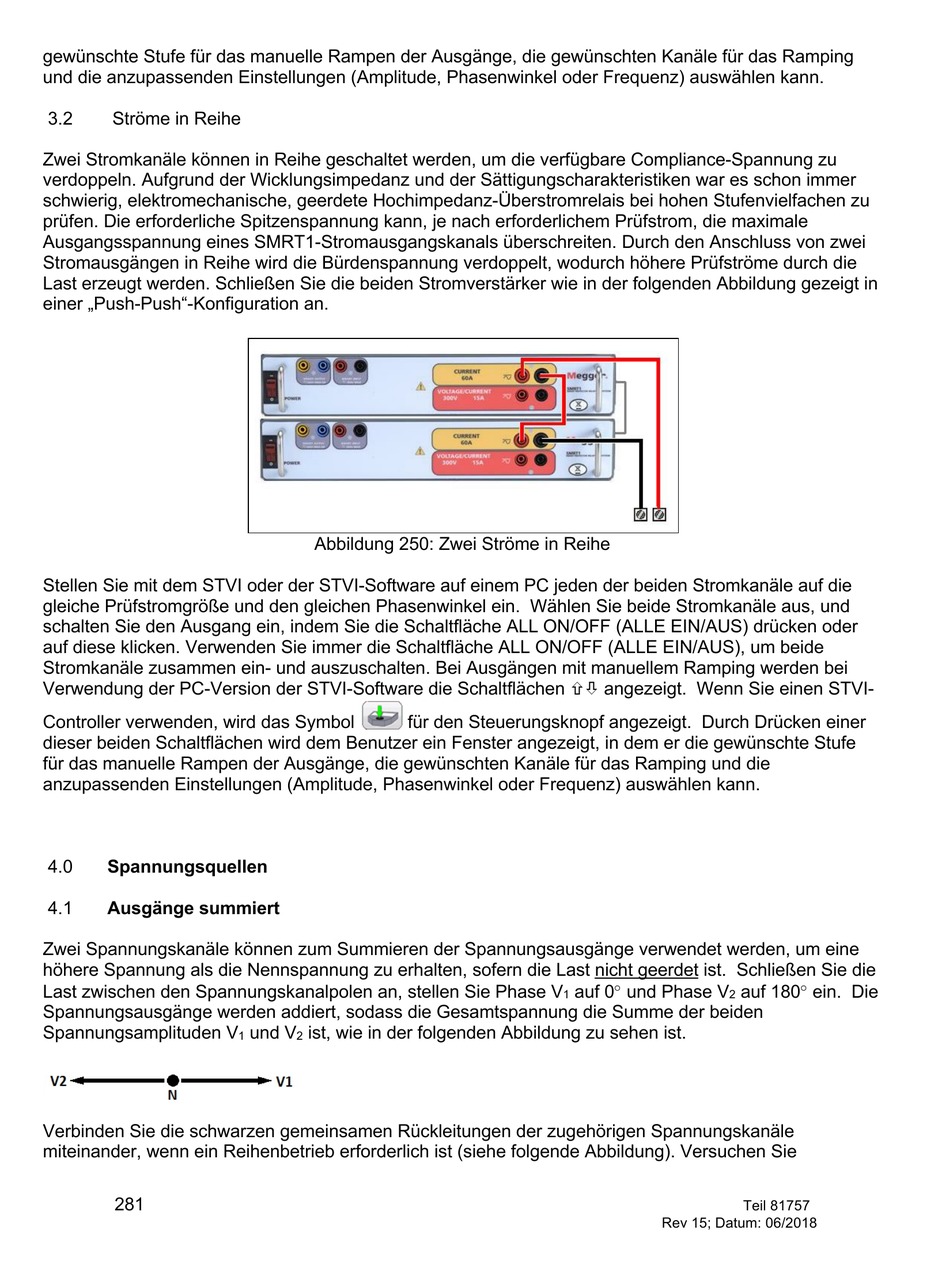

gewünschte Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping
und die anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
3.2 Ströme in Reihe
Zwei Stromkanäle können in Reihe geschaltet werden, um die verfügbare Compliance-Spannung zu
verdoppeln. Aufgrund der Wicklungsimpedanz und der Sättigungscharakteristiken war es schon immer
schwierig, elektromechanische, geerdete Hochimpedanz-Überstromrelais bei hohen Stufenvielfachen zu
prüfen. Die erforderliche Spitzenspannung kann, je nach erforderlichem Prüfstrom, die maximale
Ausgangsspannung eines SMRT1-Stromausgangskanals überschreiten. Durch den Anschluss von zwei
Stromausgängen in Reihe wird die Bürdenspannung verdoppelt, wodurch höhere Prüfströme durch die
Last erzeugt werden. Schließen Sie die beiden Stromverstärker wie in der folgenden Abbildung gezeigt in
einer „Push-Push"-Konfiguration an.
Stellen Sie mit dem STVI oder der STVI-Software auf einem PC jeden der beiden Stromkanäle auf die
gleiche Prüfstromgröße und den gleichen Phasenwinkel ein. Wählen Sie beide Stromkanäle aus, und
schalten Sie den Ausgang ein, indem Sie die Schaltfläche ALL ON/OFF (ALLE EIN/AUS) drücken oder
auf diese klicken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE EIN/AUS), um beide
Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem Ramping werden bei
Verwendung der PC-Version der STVI-Software die Schaltflächen ñò angezeigt. Wenn Sie einen STVI-
Controller verwenden, wird das Symbol
dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte Stufe
für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die
anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
4.0 Spannungsquellen
4.1 Ausgänge summiert
Zwei Spannungskanäle können zum Summieren der Spannungsausgänge verwendet werden, um eine
höhere Spannung als die Nennspannung zu erhalten, sofern die Last nicht geerdet ist. Schließen Sie die
Last zwischen den Spannungskanalpolen an, stellen Sie Phase V
Spannungsausgänge werden addiert, sodass die Gesamtspannung die Summe der beiden
Spannungsamplituden V
Verbinden Sie die schwarzen gemeinsamen Rückleitungen der zugehörigen Spannungskanäle
miteinander, wenn ein Reihenbetrieb erforderlich ist (siehe folgende Abbildung). Versuchen Sie
281
Abbildung 250: Zwei Ströme in Reihe
für den Steuerungsknopf angezeigt. Durch Drücken einer
und V ist, wie in der folgenden Abbildung zu sehen ist.
1 2
auf 0° und Phase V
1 2
Rev 15; Datum: 06/2018
auf 180° ein. Die
Teil 81757
