Konfiguration des angeschlossenen SMRT-Geräts ermittelt wurde, wird der Bildschirm für
manuelle Prüfungen angezeigt. Es kann jedoch vorkommen, dass das Gerät aufgrund der
Firewall-Einstellungen nicht automatisch erkannt wird. In diesem Fall kann die Firewall
ausgeschaltet werden, oder Sie können die IP-Adresse direkt über den Konfigurationsbildschirm
des PowerDB-Geräts eingeben, indem Sie in der PowerDB-Symbolleiste auf das Symbol
„Instrument Setup" (Geräte-Setup) klicken. Markieren Sie im Bildschirm „Instrument
Configuration" (Gerätekonfiguration) wie in der folgenden Abbildung dargestellt, das
Kontrollkästchen „Auto Discover Unit" (Gerät automatisch erkennen).

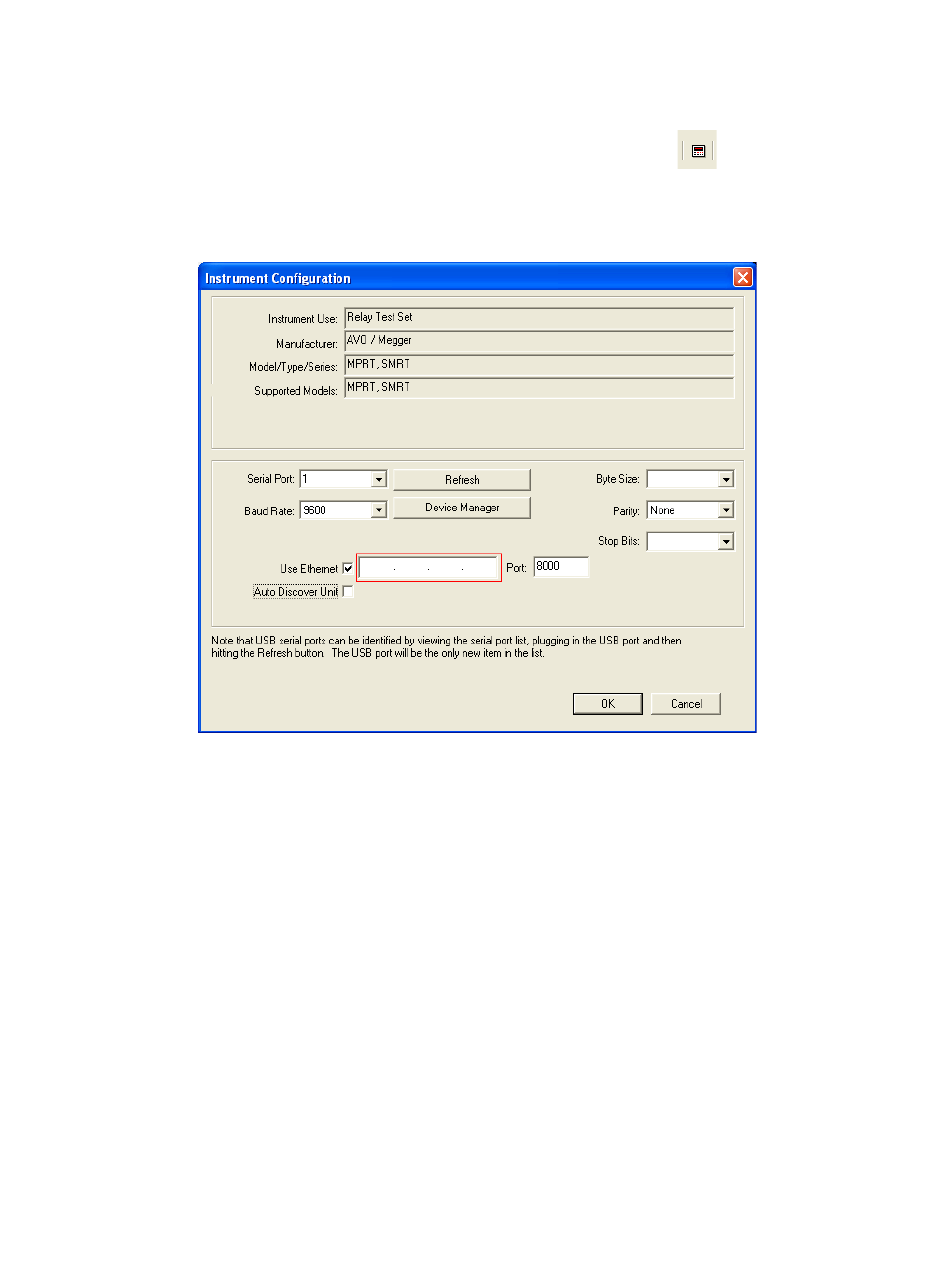

Abbildung 323: PowerDB-Bildschirm „Instrument Setup" (Geräte-Setup)
Wenn das Kontrollkästchen „Auto Discover Unit" (Gerät automatisch erkennen) aktiviert ist, sollte
die RTMS-Software das Gerät finden. Ist dies nicht der Fall, kann die IP-Adresse in das Feld
eingegeben werden, das in der obigen Abbildung markiert ist. Beachten Sie auch, dass die IP-
Adresse auch auf dem Typenschild des Geräts aufgedruckt ist. Wenn sich das Gerät in einem
Netzwerk mit einem DHCP-Server befindet, muss der Benutzer den Modus für die automatische
Erkennung verwenden.
2.2.3 ISOLATED Ethernet-Anschluss
Schließen Sie den IEC61850/OUT-Anschluss für IEC 61850-Prüfungen an den Bus der
Schaltanlage oder an das zu prüfende Relais an, um GOOSE-Meldungen zu empfangen und zu
senden. Schließen Sie den ISOLATED-Anschluss an den PC an. Bei Verwendung mit der
Megger GOOSE Konfigurator-Software ermöglicht das SMRT-Gerät
Hochgeschwindigkeitsprüfungen von Relais und Schaltanlagen gemäß IEC 61850. Hierzu
werden GOOSE-Meldungen abonniert und den Binäreingängen zugeordnet. Darüber hinaus
kann es Systembedingungen wie den Leistungsschalterbetrieb simulieren, indem GOOSE-
Meldungen veröffentlicht werden, die den SMRT-Binärausgängen zugeordnet sind. Wenn auf
dem PC der Megger GOOSE Konfigurator ausgeführt wird und dieser an den ISOLATED-
Anschluss angeschlossen ist, kann der Bediener über den IEC 61850 /OUT-Anschluss und weiter
über den ISOLATED-Anschluss Signale aus dem Netzwerk der Schaltanlage erfassen, wobei das
SMRT-Gerät als Firewall fungiert. Bei diesem Aufbau besteht nicht die Gefahr, dass der Bediener
