1.0 Einführung
Dieses Benutzerhandbuch ist in Kapitel unterteilt. Der erste Abschnitt bezieht sich auf die Bedienung
der Software, die zur Steuerung verschiedener Relaisprüfsystemmodelle von Megger wie der Serie
SMRT und der Familie MPRT entwickelt wurde. Die Software kann auf einem typischen PC oder als
integrierte Version auf verschiedenen Modellen der SMRT-D-Geräte wie dem SMRT36D ausgeführt
werden oder ist im STVI-Handsteuergerät integriert. Nach der Beschreibung der Software werden die
Hardwaresysteme erläutert, einschließlich der verschiedenen Modelle der SMRT- und MPRT-Geräte.
Das STVI-Handsteuergerät ist eine benutzerfreundliche Schnittstelle zur Steuerung der Megger
SMRT und MPRT-Relaisprüfgeräte. Dieser Abschnitt des Handbuchs enthält die Informationen, die
Sie benötigen, um das STVI mit den SMRT- oder MPRT-Relaistestsystemen einzurichten und zu
verwenden. Dieser Abschnitt enthält auch eine Beschreibung der RTMS-Software. Das STVI
verwendet die eingebettete Version der RTMS-Software. Es gibt eine PC-Version der gleichen
Software sowie die integrierte Version der RTMS-Software, die auf den SMRT-D-Geräten ausgeführt
wird.
Das STVI-Handsteuergerät liegt in zwei Versionen vor.
•
STVI-1 Verwendung mit SMRT33/43, SMRT36/46, SMRT410 und MPRT8445
Beachten Sie, dass bei den Modellen SMRT36D, SMRT43D, SMRT46D und SMRT410D der
STVI-Touchscreen, der Steuerungsknopf und die Software in den Einheiten integriert sind.
•
STVI-2 Verwendung mit SMRT1, SMRT2, MPRT2145 und älteren MPRT-Geräten. Das
STVI-2 ist ein STVI-1 mit einer externen PoE-Netzversorgung (Power Over Ethernet) und
einer Ethernet-Schnittstelleneinheit.
1.1 Smart Touch View Interface

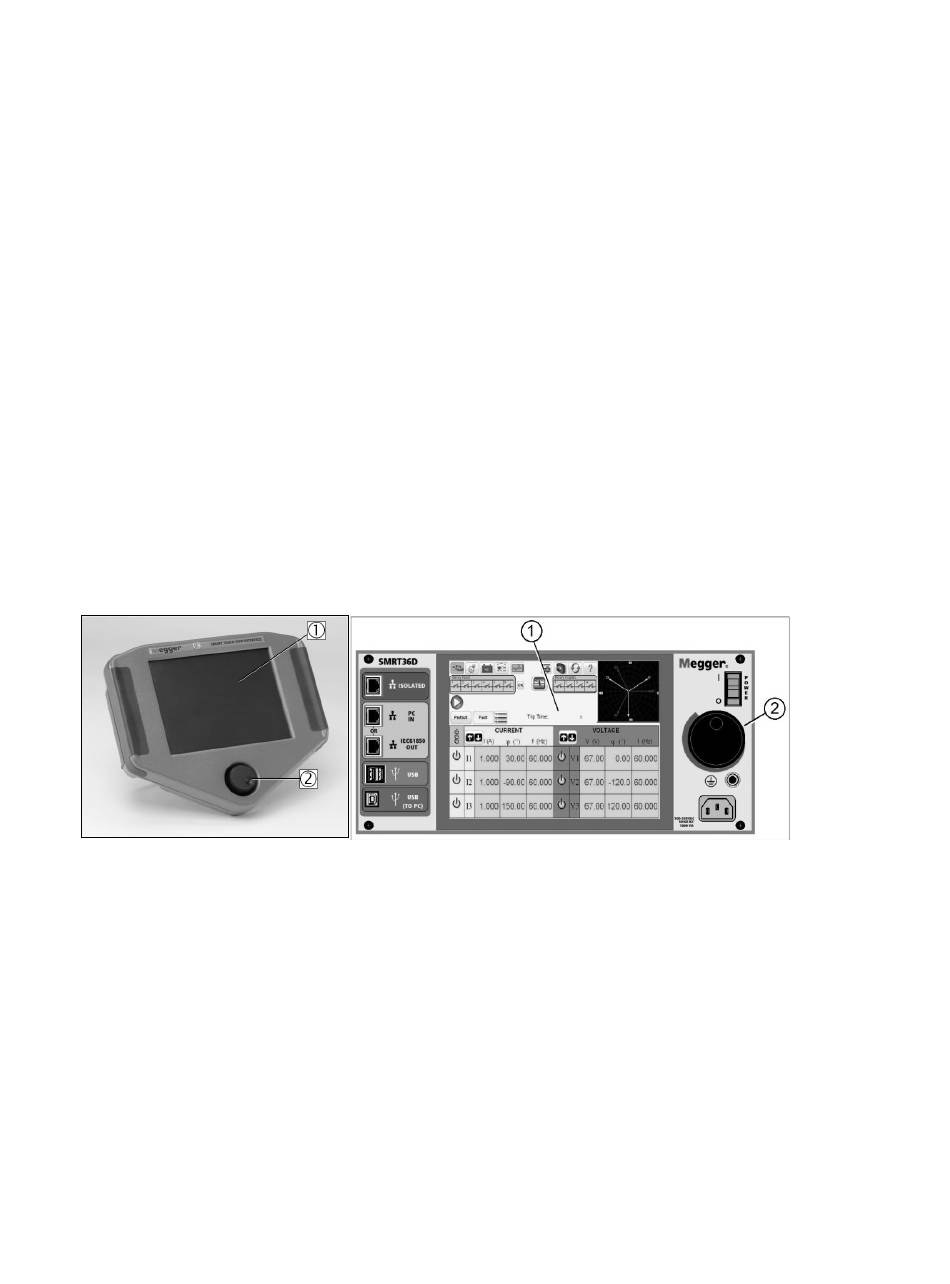

Abbildung 1a: STVI - Handsteuergerät
1. TFT-LCD-Farbanzeige ①: Das 8,5-Zoll-Touchscreen-Display mit hoher Auflösung bietet
einen großen Betrachtungswinkel und hohe Leuchtdichte zum Lesen bei direktem
Sonnenlicht.
2. Steuerungsknopf ②: Mit diesem Knopf können die Werte angepasst werden, sobald die
Position des zu ändernden Werts im Feld ausgewählt wird.
22
Abbildung 1b: Serie SMRT-D
