Hinweis: In den veröffentlichten GOOSE-Meldungen ist die Information „IED Name" nicht
verfügbar, stattdessen wird „IED Name + LD Name" (IED-Name + Name des logischen Geräts)
verwendet. Daher wird (IED-Name + Name des logischen Geräts) nicht in der GOOSE-Meldung
veröffentlicht.
Um die gescannten GOOSE-Meldungen und die SCL-GOOSE-Meldungen zusammenzuführen, drücken
Sie die Schaltfläche MERGE (Zusammenführen). Das Ergebnis wird unten auf der Registerkarte
„MERGED" (Zusammengeführt) angezeigt:
Sie sehen, dass zwei Nachrichten erfolgreich zusammengeführt wurden (angezeigt durch das Symbol
„M"). Das bedeutet, dass diese beiden Meldungen mit den Informationen in der SCD-Datei identisch
sind: Die IEDs der Schaltanlage veröffentlichen die GOOSE-Meldungen genau so, wie sie in der SCD-
Datei konfiguriert sind. Beim Überprüfen der ersten zusammengeführten GOOSE-Meldung sehen Sie,
dass der MGC die SCL-Informationen mit den gescannten Dateninformationen zusammengeführt hat.
255

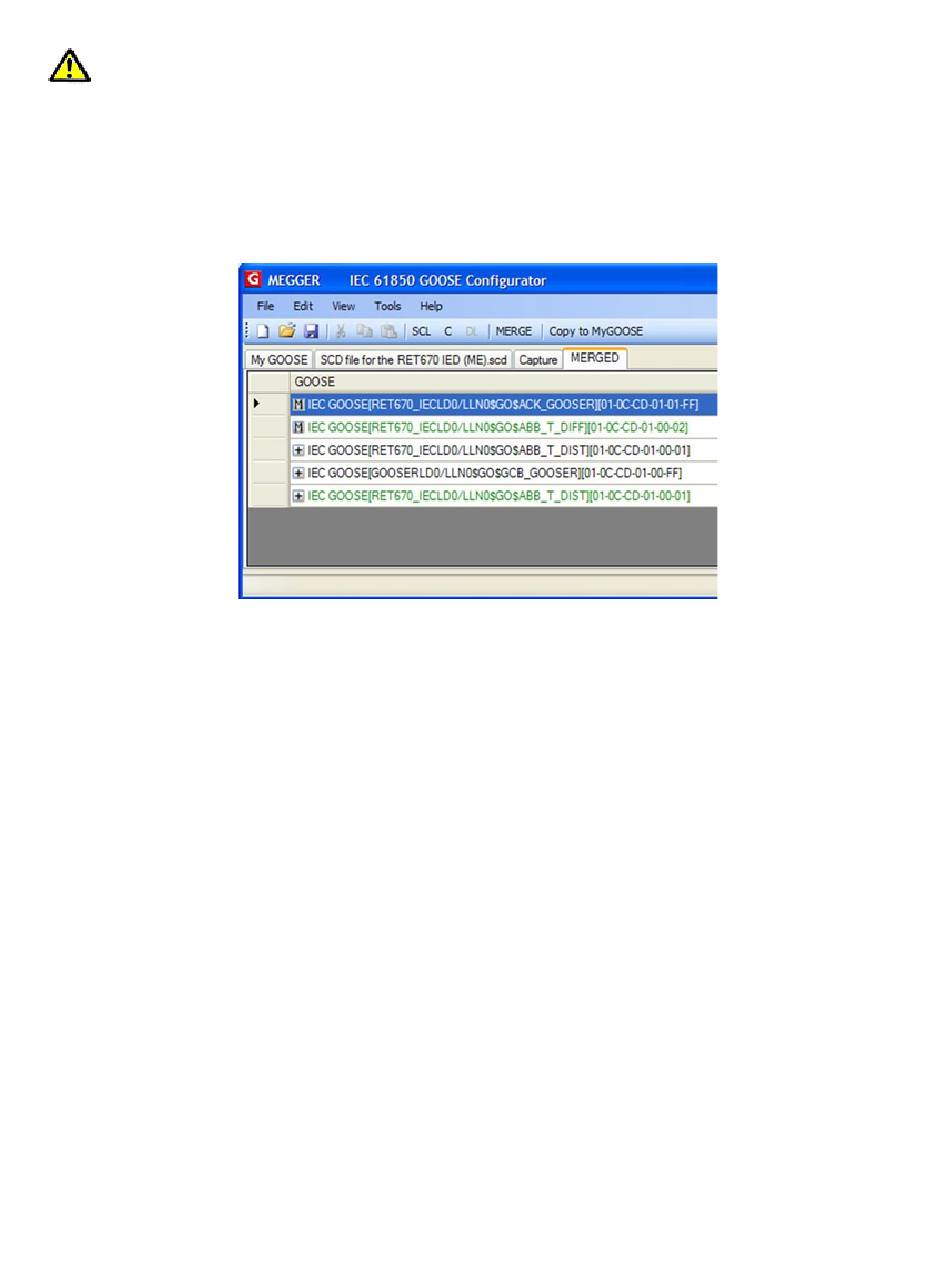

Abbildung 224: Zusammengeführte GOOSE-Meldungen
Teil 81757
Rev 15; Datum: 06/2018
