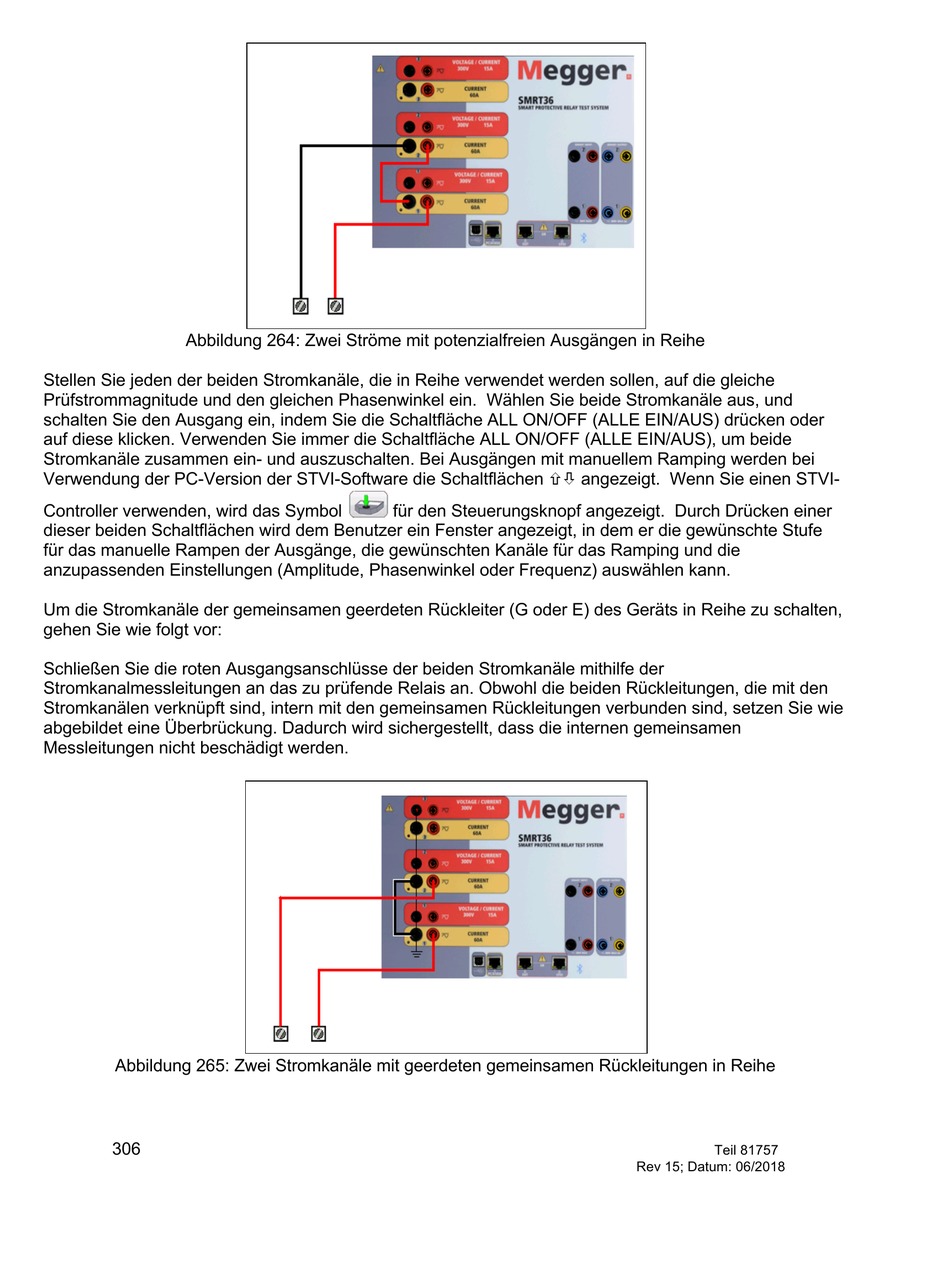

Abbildung 264: Zwei Ströme mit potenzialfreien Ausgängen in Reihe
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche
Prüfstrommagnitude und den gleichen Phasenwinkel ein. Wählen Sie beide Stromkanäle aus, und
schalten Sie den Ausgang ein, indem Sie die Schaltfläche ALL ON/OFF (ALLE EIN/AUS) drücken oder
auf diese klicken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE EIN/AUS), um beide
Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem Ramping werden bei
Verwendung der PC-Version der STVI-Software die Schaltflächen ñò angezeigt. Wenn Sie einen STVI-
Controller verwenden, wird das Symbol
für den Steuerungsknopf angezeigt. Durch Drücken einer
dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte Stufe
für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die
anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
Um die Stromkanäle der gemeinsamen geerdeten Rückleiter (G oder E) des Geräts in Reihe zu schalten,
gehen Sie wie folgt vor:
Schließen Sie die roten Ausgangsanschlüsse der beiden Stromkanäle mithilfe der
Stromkanalmessleitungen an das zu prüfende Relais an. Obwohl die beiden Rückleitungen, die mit den
Stromkanälen verknüpft sind, intern mit den gemeinsamen Rückleitungen verbunden sind, setzen Sie wie
abgebildet eine Überbrückung. Dadurch wird sichergestellt, dass die internen gemeinsamen
Messleitungen nicht beschädigt werden.
Abbildung 265: Zwei Stromkanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
