3.12.2.8 ⑧ Anzahl der Abtastungen
Die Anzahl der Abtastungen gibt die Anzahl der Proben in einer Datendatei (.dat) an.
3.12.2.9 ⑨ Schaltfläche „Turn DC Supply On/Off" (DC-Versorgung ein-/ausschalten)
Schaltfläche zum Ein-/Ausschalten der DC-Versorgung: Der Batteriesimulator wird durch Drücken der
Taste ein- oder ausgeschaltet. Die Farbe ändert sich: rot für EIN und schwarz für AUS. Die
anzuwendende Spannung wird mithilfe der Schaltfläche angezeigt und kann durch Drücken der
Konfigurationstaste geändert werden.
3.12.2.10 ⑩ Schaltfläche „Change Start Point" (Startpunkt ändern)
Die Schaltfläche „Change Start Point" (Startpunkt ändern) funktioniert in Verbindung mit der blauen
Schaltfläche „Run Test" (Prüflauf).
Durch Klicken auf die Schaltfläche „Start Now" (Jetzt starten) wird ein Menü geöffnet, in dem der
Benutzer auswählen kann, ob der Test durch Drücken oder Klicken auf die blaue Schaltfläche „Run
Test" (Prüflauf) oder durch eine Statusänderung des Kontakts gestartet werden soll. Es sind zwei
IRIGB-Startoptionen verfügbar. Bei der ersten Option erfolgt der Start zu einer bestimmten Zeit, die
durch Dekodierung des IRIG-B-Zeitcodes an Binäreingang 1 bereitgestellt wird (für End-to-End-Tests
verwendet). Bei der zweiten Option erfolgt der Start gemäß IRGIB-Dekodierung + einer
Verzögerungszeit. Die Verzögerungszeit ist für Relaisprüfysteme anderer Hersteller erforderlich,
langsamer sind als die SMRT- oder FREJA 500-Systeme. Wenn Sie die Schaltfläche „Start IRIG"
(IRIG starten) wählen und auf die blaue Schaltfläche „Run Test" (Prüflauf) klicken, wird ein Fenster
mit der aktuellen UTC-Zeit und einer voreingestellten Auslösezeit angezeigt, die 1 Minute in die
Zukunft liegt. Durch Drücken oder Klicken auf die grüne Häkchenschaltfläche wird die Auslösezeit wie
angezeigt eingestellt.
3.12.2.11⑪ Schaltfläche „Binary Input Settings" (Einstellungen Binäreingang)
Drücken Sie diese Schaltfläche, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
3.12.2.12 ⑥ Schaltfläche „Run a Predefined Test" (Vordefinierten Test ausführen)
Durch Drücken der Schaltfläche „Run Predefined Test" (Vordefinierten Test ausführen) kann der
Benutzer aus einer Liste vordefinierter Frequenzrelaisprüfungen auswählen, die zuvor in der
Datenbank gespeichert wurden.
3.12.2.13 ⑬ Schaltfläche „Run the Test" (Prüflauf ausführen)
Durch Drücken oder Klicken auf die blaue Schaltfläche „Run the Test" (Prüflauf ausführen) werden
die Wellenformen heruntergeladen. Basierend auf der Einstellung „Start Now" (Jetzt starten) wendet
223

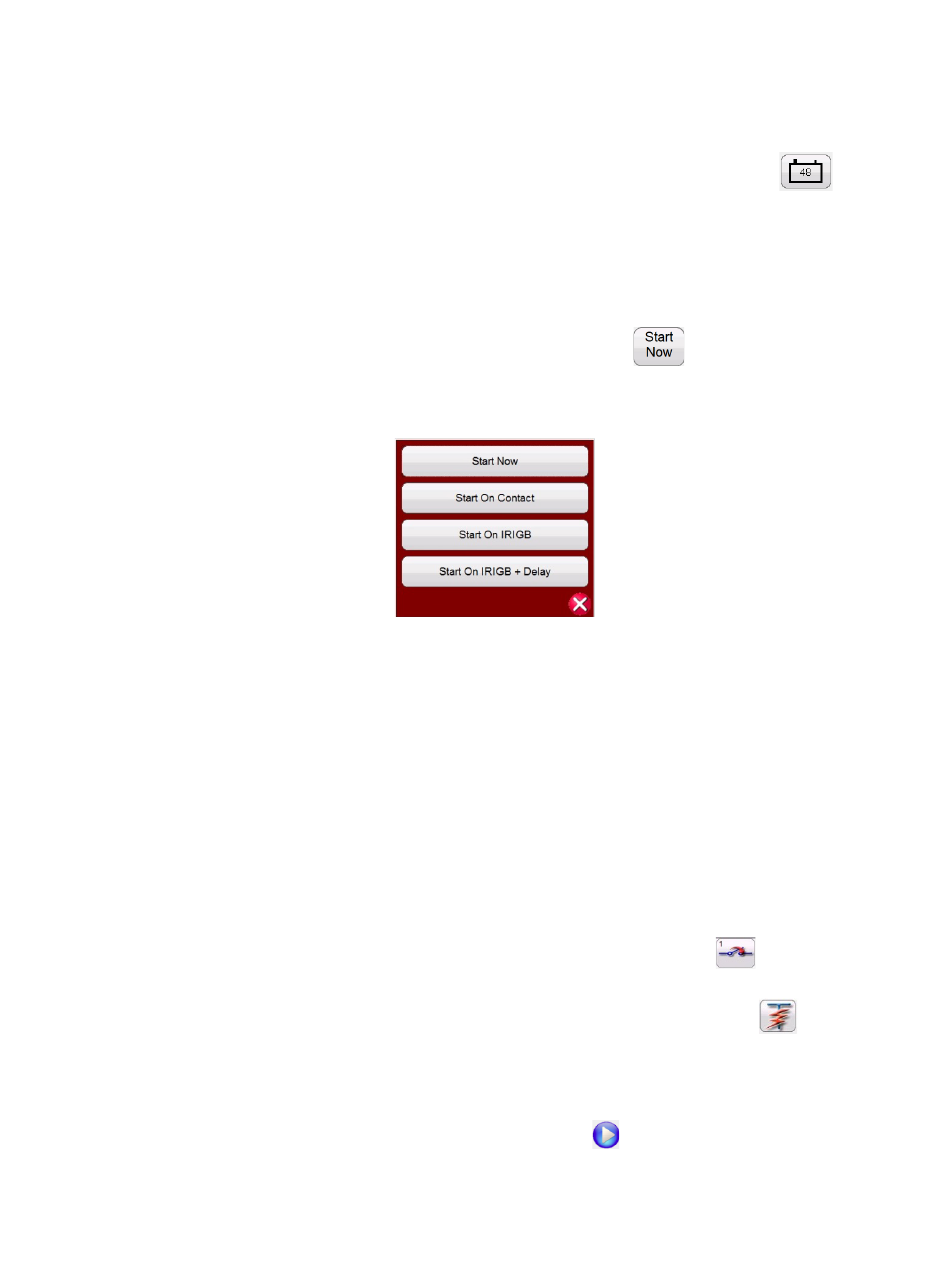

Abbildung 180: COMTRADE-Startoptionen
:
:
:
:
