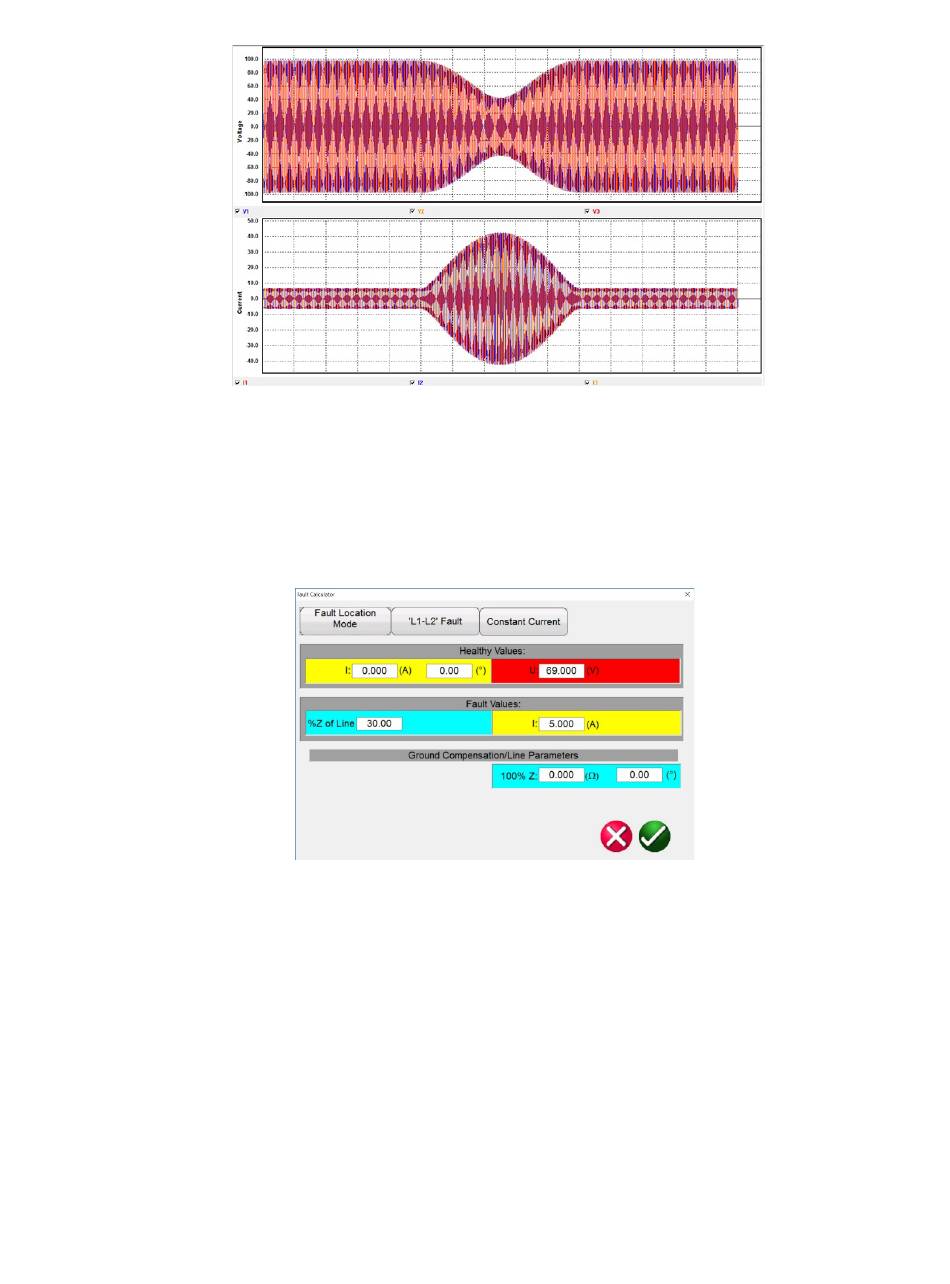

Abbildung 415: Dreiphasige Wellenformerfassung für Leistungspendelung
Die Zeit kann auch auf ein Vielfaches der Pendeldauer eingestellt werden. In diesem Fall
funktionieren auch 2, 3 oder 4 Sekunden. Eine Zeit von 0,5 Sekunden funktioniert nicht.
3.1.20.1.7 Schaltfläche Fault Location Mode (Fehlerortungsmodus): Drücken oder klicken Sie auf
die Schaltfläche „Fault Location Mode" (Fehlerortungsmodus), um den Bildschirm für die
Fehlerorteingabe aufzurufen. Siehe folgende Abbildung.
Abbildung 426: Eingabebildschirm für die Fehlerortung
Im Fehlerortungsmodus kann der Benutzer die prozentuale Impedanz einer Leitung eingeben, und
die Software berechnet die entsprechenden Spannungen, Ströme und Phasenwinkel, um den Fehler
an der entsprechenden Stelle basierend auf dem eingegebenen Prozentwert zu replizieren.
3.1.20.2 Schaltfläche „Fault Type Selection" (Fehlertyp auswählen).
Durch Drücken oder Klicken auf die Schaltfläche „Fault Type Selection" (Fehlertyp auswählen) wird
eine Auswahlliste für verschiedene Arten von Fehlerprüfoptionen angezeigt.
