Zmid: Die zweite maximale Impedanz während der Leistungspendelung (Ohm).
Zmax: Die Anfangsimpedanz der Leistungspendelung (Ohm).
Anwendungshinweis: Stellen Sie sicher, dass Zmax um mindestens 1 Ohm höher eingestellt ist
als die Einstellung für die Leistungspendel-Begrenzung. Die Einstellung von Zmax auf einen sehr großen
Ohmwert kann dazu führen, dass ein unrealistischer Impedanzpunkt sich in einem unerwünschten Winkel
der Relais-Impedanz-Betriebseigenschaft nähert. Das Starten von Zmax direkt außerhalb des
Leistungspendel-Begrenzungselements funktioniert bei dieser Testanwendung am besten.

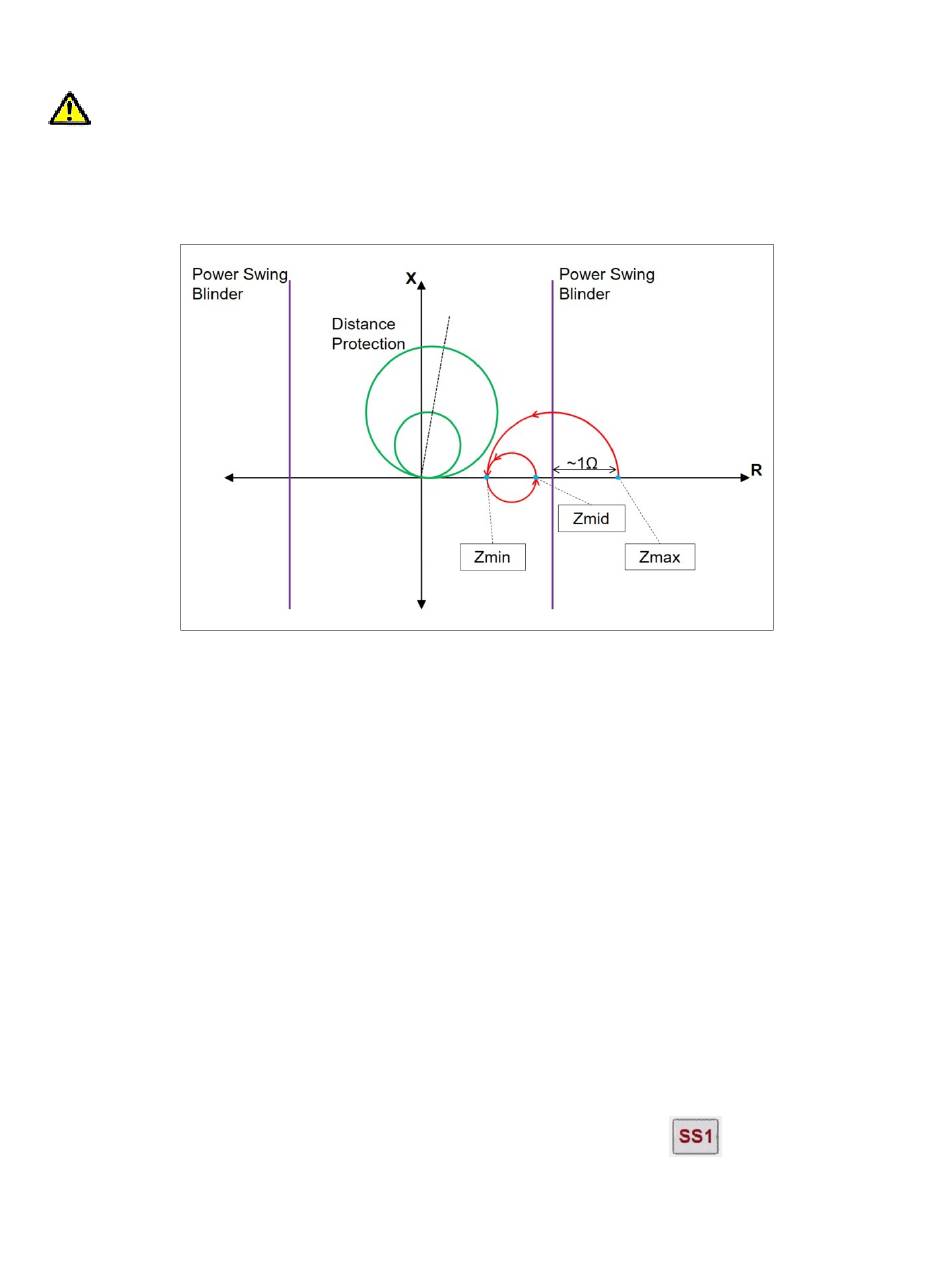

Abbildung 190 Position Leistungspendelung
Wenn Sie die Schaltfläche „Run Test" (Prüflauf) drücken, beginnt der Test mit dem in den Einstellungen
festgelegten Vorfehlerwert. Nach Ablauf der Vorfehlerzeit beginnt die Leistungspendelung. Wenn nur
eine Wiederholung definiert ist, beginnt die Leistungspendelung am Punkt Zmax und läuft gleichmäßig bis
Zmin. Sobald der Impedanzpunkt Zmin erreicht, läuft er weiter zu Zmid und der Test wird beendet Bei
Tests mit mehr als einer Wiederholung wird der Impedanzpunkt dann von Zmid fortgesetzt, läuft weiter
bis Zmin und kehrt dann wieder zurück zu Zmid. Dieser Vorgang wird basierend auf der Einstellung für
die Anzahl der Wiederholungen fortgesetzt.
Zmid kann auf Zmax gesetzt werden, wenn eine Schleife gewünscht wird. Zmin darf nicht gleich Zmid
oder Zmax sein.
13. Wellenform Leistungspendelung: Im Grafikfenster werden die Wellenformen der
wiederzugebenden Leistungspendelung angezeigt. Wenn mehr als 1 Wiederholung angegeben ist, wird
jede Wiederholung angezeigt.
3.14 SS1-Dateiwiedergabe
Die SS1-Dateiwiedergabe wird zum Importieren von Zustandssequenzdateien (SS1) aus ASPEN- und
CAPE-Simulationsprogrammen für Energieversorgungsnetze verwendet. Durch Modellierung des
Energieversorgungsnetzes mit ASPEN oder CAPE kann das Relais dynamisch mit realistischen
Systemprüfszenarien getestet werden. Klicken Sie auf die Schaltfläche SS1 , um die
Dateinavigation in Windows zu öffnen. Navigieren Sie zum Ordner SS1 (erfordert, dass der Benutzer den
Dateiordner SS1 erstellt und die SS1-Dateien im Ordner speichert). Verwenden Sie dieses Dialogfeld, um
