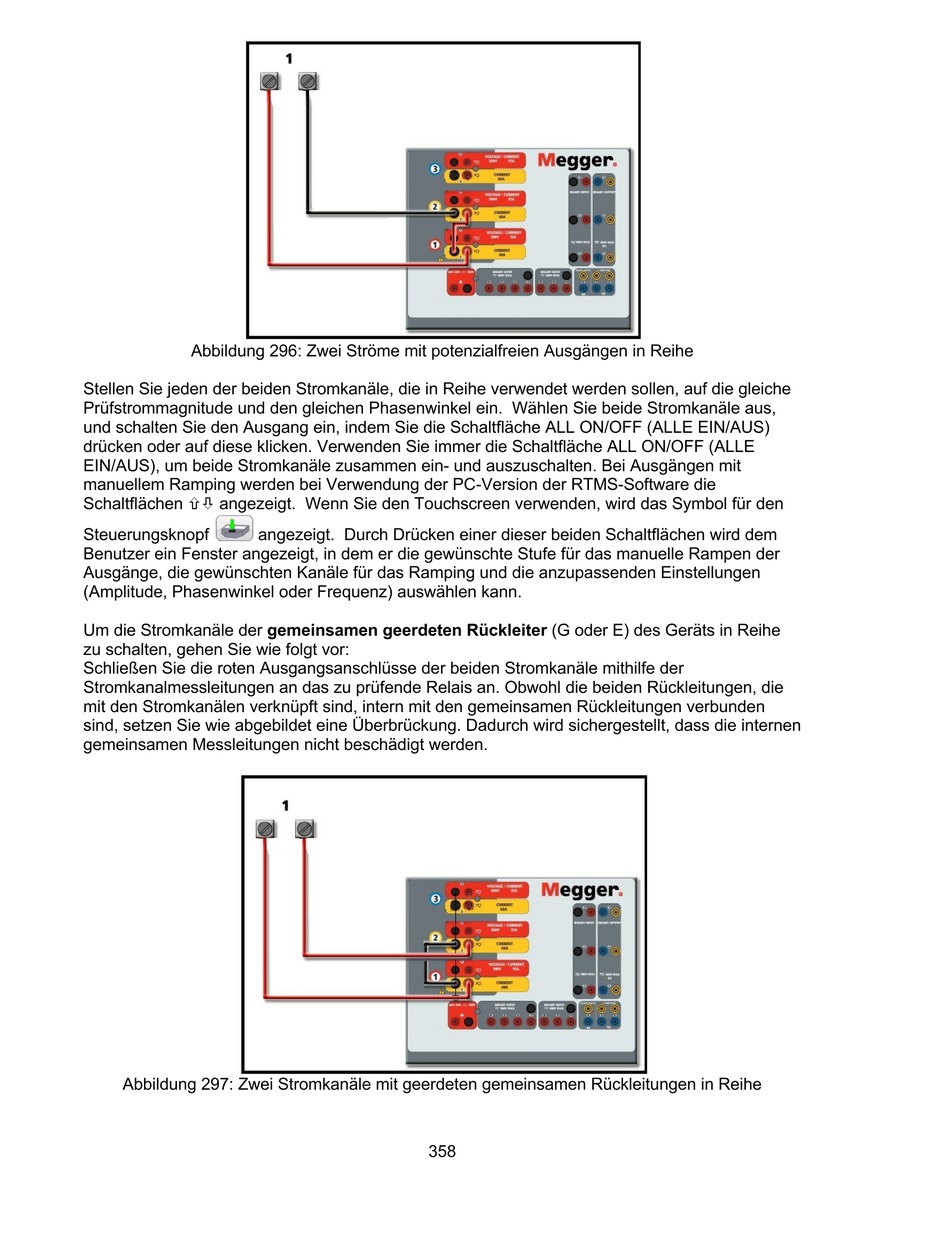

Abbildung 296: Zwei Ströme mit potenzialfreien Ausgängen in Reihe
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche
Prüfstrommagnitude und den gleichen Phasenwinkel ein. Wählen Sie beide Stromkanäle aus,
und schalten Sie den Ausgang ein, indem Sie die Schaltfläche ALL ON/OFF (ALLE EIN/AUS)
drücken oder auf diese klicken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE
EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit
manuellem Ramping werden bei Verwendung der PC-Version der RTMS-Software die
Schaltflächen ñò angezeigt. Wenn Sie den Touchscreen verwenden, wird das Symbol für den
Steuerungsknopf angezeigt. Durch Drücken einer dieser beiden Schaltflächen wird dem
Benutzer ein Fenster angezeigt, in dem er die gewünschte Stufe für das manuelle Rampen der
Ausgänge, die gewünschten Kanäle für das Ramping und die anzupassenden Einstellungen
(Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
Um die Stromkanäle der gemeinsamen geerdeten Rückleiter (G oder E) des Geräts in Reihe
zu schalten, gehen Sie wie folgt vor:
Schließen Sie die roten Ausgangsanschlüsse der beiden Stromkanäle mithilfe der
Stromkanalmessleitungen an das zu prüfende Relais an. Obwohl die beiden Rückleitungen, die
mit den Stromkanälen verknüpft sind, intern mit den gemeinsamen Rückleitungen verbunden
sind, setzen Sie wie abgebildet eine Überbrückung. Dadurch wird sichergestellt, dass die internen
gemeinsamen Messleitungen nicht beschädigt werden.
Abbildung 297: Zwei Stromkanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
