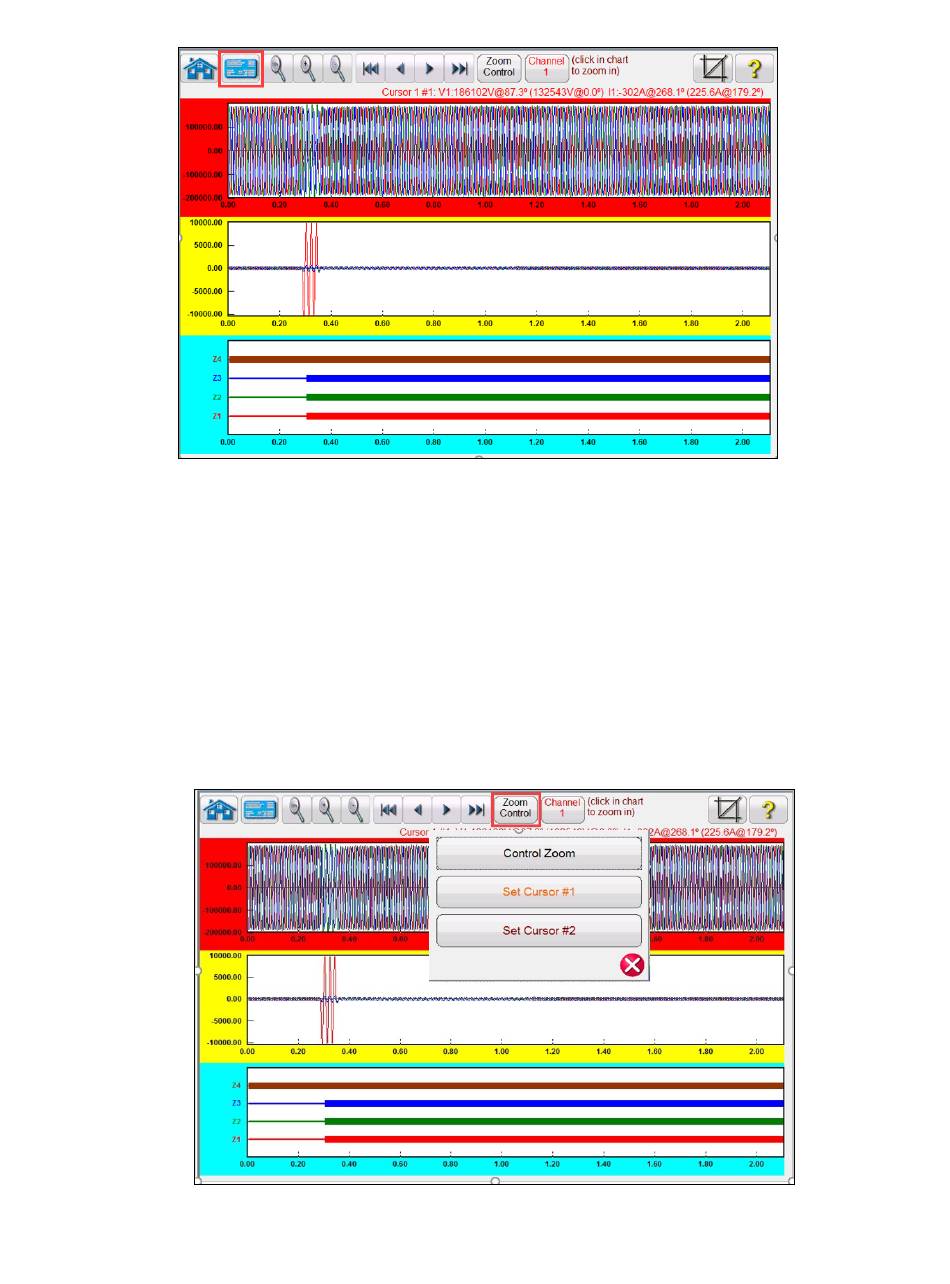

Abbildung 185: Analoge und digitale Kanäle für die Wiedergabe anzeigen

Drücken Sie die blaue Schaltfläche „Zum Setup wechseln" (oben rot markiert), um zum vorherigen

Bildschirm zurückzukehren.

3.12.3.2.1 Zoom- und Cursorsteuerung

Verwenden Sie die Schaltflächen Vergrößern und Verkleinern, um die Wellenformen zu vergrößern

bzw. zu verkleinern. Mit den Schaltflächen „Vorwärts" und „Rückwärts" wird die Wellenform entlang

der Zeitachse verschoben, sodass der Benutzer die gesamte Wellenform durch Zoomen anzeigen

kann. Wenn ein Cursor ausgewählt ist, wird der Cursor mit den Vorwärts- und Rückwärtspfeilen

bewegt. Mit der Schaltfläche „Zoom-Steuerung" (rot markiert) können Sie zwischen den

Zoomfunktionen und der Cursorauswahl wechseln (siehe folgendes Beispiel).

Abbildung 186: Auswahl der Zoomsteuerung

Rev 15; Datum: 06/2018
