1.5 AC/DC AUX-Ausgang (V4)
Abbildung 290
Das Modell SMRT46D umfasst einen AC/DC-Hilfsausgang, der einen variablen DC-Ausgang von
5 bis 250 VDC bei 100 Watt, max. 3,33 Ampere, bietet. Der Benutzer kann zwischen den
normalen Einstellwerten von 24, 48, 125 oder 250 VDC wählen oder die gewünschte
Ausgangsspannung in das dafür vorgesehene Fenster eingeben, siehe „Konfigurationsbildschirm
der RTMS-Software". Die Quelle kann auch als Synchronisations- oder Polarisationsspannung
verwendet werden, die 0 bis 150 VAC bei 100 VA liefert. Der Ausgang kann über den STVI-
Steuerungsknopf oder die Cursorpfeile nach oben/unten auf dem PC eingestellt werden (siehe
Abschnitt „STVI" in diesem Handbuch).
HINWEIS: Die DC-Spannung ist eingeschaltet und verfügbar, wenn der Ausgang über das
Touchpanel oder über einen Softwarebefehl eingeschaltet wird. Schließen Sie keine
Messleitungen an die V4-Anschlussklemmen an, ohne vorher die Messleitungen an die
Last anzuschließen!
2.0

EINRICHTUNG

2.1

Auspacken des Systems

Packen Sie das Gerät aus und prüfen Sie es auf Anzeichen von Transportschäden.
Benachrichtigen Sie bei sichtbaren Schäden unverzüglich den Spediteur, um mögliche
Schadensansprüche geltend zu machen, und informieren Sie Megger über den Schaden.
An den Ausgangsanschlüssen können tödliche Spannungen anliegen. Es wird dringend
empfohlen, dass der Bediener die Bedienungsanleitung gründlich durchliest und vor dem
Einschalten mit dem Betrieb des Prüfsets vertraut ist.
2.1.1 Erstinbetriebnahme
3. Wenn Sie die PC-Version der STVI-Software verwenden, verbinden Sie den PC/IN-
Ethernet-Anschluss des SMRT-Geräts mit dem PC-Ethernet-Anschluss.
4. Stellen Sie vor dem Anschließen des Geräts sicher, dass sich der EIN/AUS-Schalter in
der Position AUS (0) befindet. Schließen Sie das Netzkabel des Geräts an eine
geeignete Stromquelle an, und schalten Sie den AUS/EIN-Schalter auf EIN (I). Während
die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in etwa einer Minute der STVI-
Startbildschirm angezeigt und dann der Bildschirm für den manuellen Start.
2.2 Kommunikationsanschlüsse

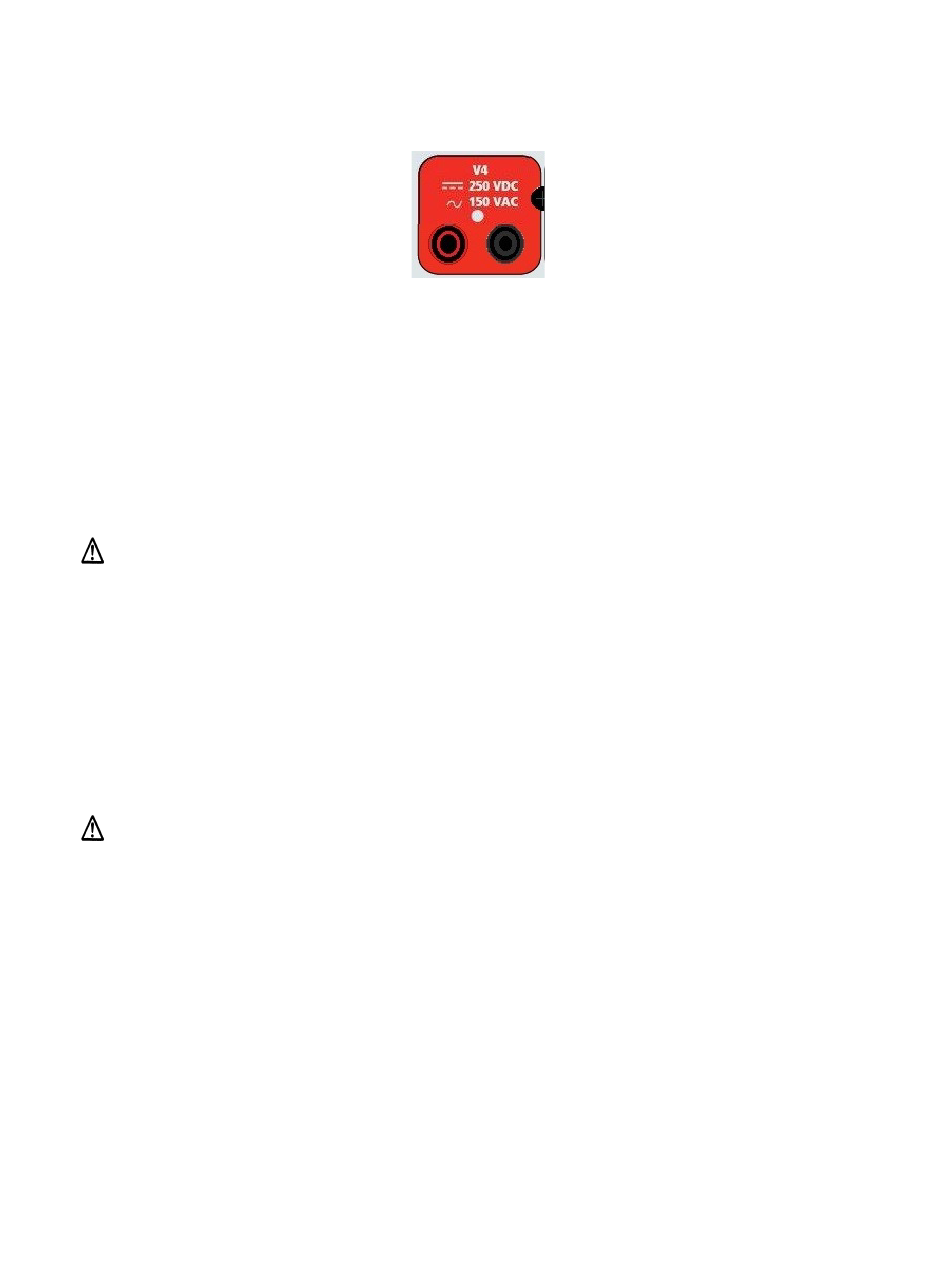

: AC/DC AUX V4-Ausgangsanschluss
VORSICHT:
VORSICHT:
