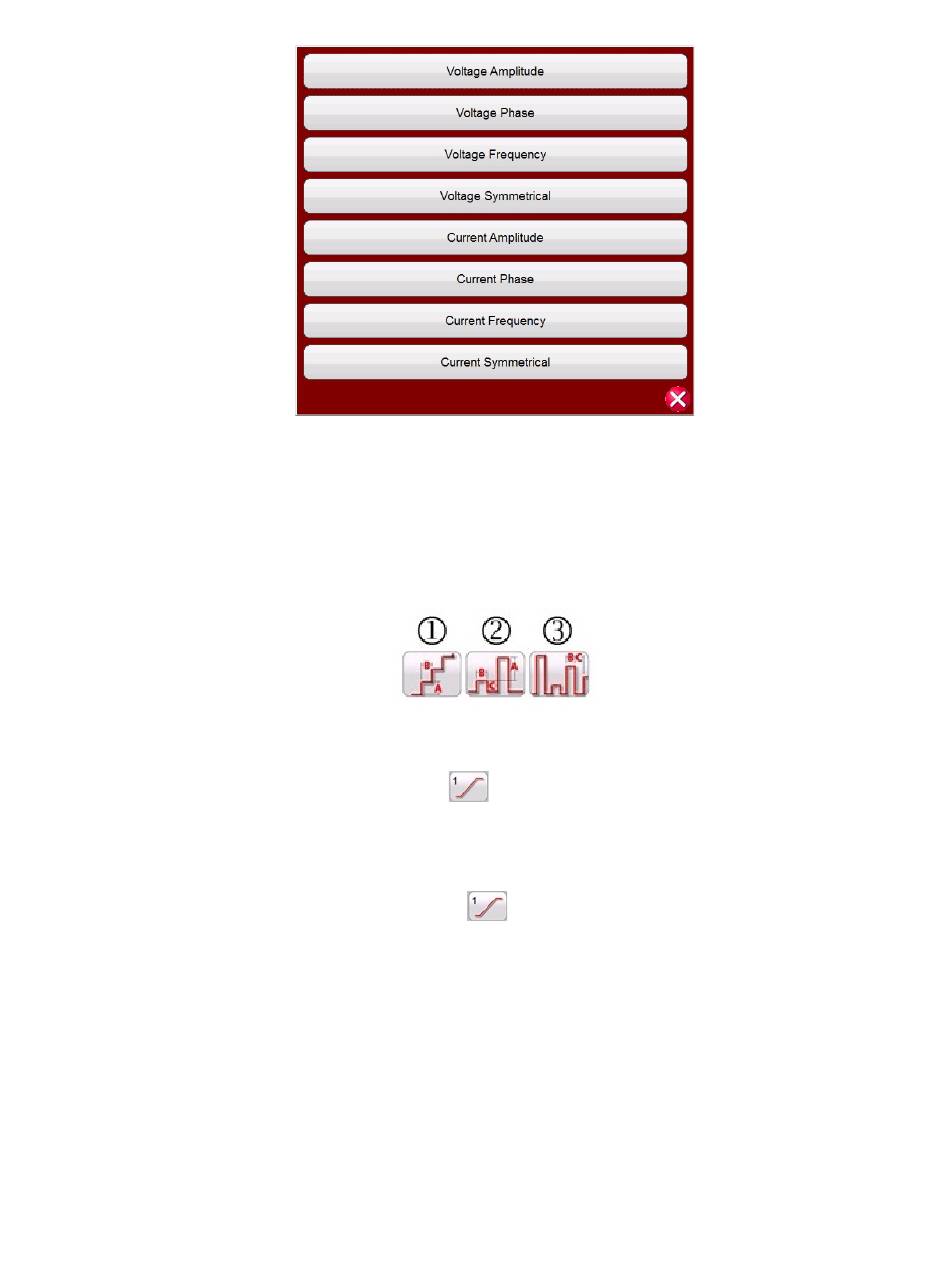

Abbildung 601: Auswahlbildschirm für Rampenwerte
Der Benutzer kann die Werte für Spannung oder Strom, Amplitude, Phase, Frequenz oder Symmetrie
auswählen. Über die Kanalauswahl direkt unter der Schaltfläche „Channel To Ramp" (Zu rampender
Kanal) kann der Benutzer auswählen, für welche Kanäle ein Ramping ausgeführt werden soll.
Nachdem ein Wert für die Rampe ausgewählt wurde, muss der Benutzer den Rampentyp auswählen
(es stehen drei zur Auswahl).
Abbildung 7261: Optionen für einfache Rampe
3.5.3.1

Konfigurieren mehrerer Rampen

Es können mehrere Rampen durchgeführt werden, um eine feinere Auflösung des Anregungs- oder
Abfallwerts zu erreichen, indem der Wert in großen Stufen erhöht oder verringert und dann auf der
zweiten oder dritten Rampe in eine kleinere Stufe geändert wird. Klicken Sie dazu auf die
Schaltfläche „Multiple Ramp" (Mehrfachrampe) . Für jeden Anregungs- oder Abfallwert können
bis zu 24 Rampen festgelegt werden. In diesem Beispiel wird eine Doppelrampe programmiert. Für
Rampe 1 wird ein Standard-Startwert von 85 % des erwarteten Werts verwendet. In diesem Beispiel
wird der Ausgangsstrom in Schritten von 0,1 A in der ersten Rampe erhöht. Die zweite Rampe
startet, wenn die überwachten Kontakte geschlossen werden (normalerweise offen zu geschlossen).
Zum Starten einer zweiten Rampe muss der Benutzer auf die Schaltfläche „Multiple Ramp"
(Mehrfachrampe) klicken, die Anzahl der Rampen einstellen und 2 auswählen. Um den neuen
Startwert einzustellen, klicken Sie auf den 85%-Startwert, der im Messbildschirm angezeigt wird. Ein
numerisches Tastenfeld wird angezeigt, wobei der untere Balken die Bezeichnung „Start is Value"
(Start ist Wert) trägt (d. h. der Startwert beträgt 85 % des erwarteten Werts). Klicken Sie auf den
Balken, um eine Liste der Startoptionen anzuzeigen (siehe folgende Abbildung).
