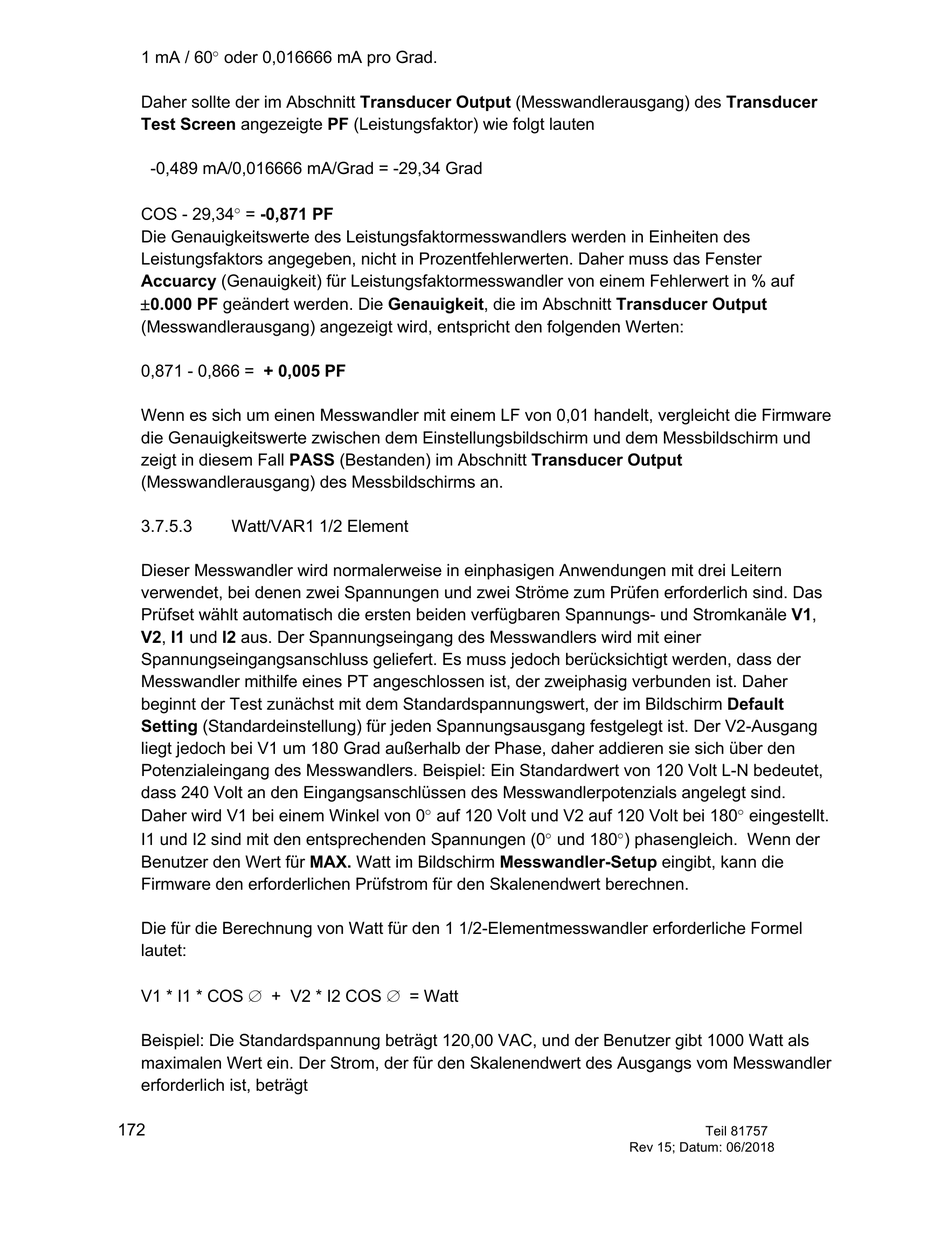

1 mA / 60° oder 0,016666 mA pro Grad.
Daher sollte der im Abschnitt Transducer Output (Messwandlerausgang) des Transducer
Test Screen angezeigte PF (Leistungsfaktor) wie folgt lauten
-0,489 mA/0,016666 mA/Grad = -29,34 Grad
COS - 29,34° = -0,871 PF
Die Genauigkeitswerte des Leistungsfaktormesswandlers werden in Einheiten des
Leistungsfaktors angegeben, nicht in Prozentfehlerwerten. Daher muss das Fenster
Accuarcy (Genauigkeit) für Leistungsfaktormesswandler von einem Fehlerwert in % auf
± 0.000 PF geändert werden. Die Genauigkeit, die im Abschnitt Transducer Output
(Messwandlerausgang) angezeigt wird, entspricht den folgenden Werten:
0,871 - 0,866 = + 0,005 PF
Wenn es sich um einen Messwandler mit einem LF von 0,01 handelt, vergleicht die Firmware
die Genauigkeitswerte zwischen dem Einstellungsbildschirm und dem Messbildschirm und
zeigt in diesem Fall PASS (Bestanden) im Abschnitt Transducer Output
(Messwandlerausgang) des Messbildschirms an.
3.7.5.3 Watt/VAR1 1/2 Element
Dieser Messwandler wird normalerweise in einphasigen Anwendungen mit drei Leitern
verwendet, bei denen zwei Spannungen und zwei Ströme zum Prüfen erforderlich sind. Das
Prüfset wählt automatisch die ersten beiden verfügbaren Spannungs- und Stromkanäle V1,
V2, I1 und I2 aus. Der Spannungseingang des Messwandlers wird mit einer
Spannungseingangsanschluss geliefert. Es muss jedoch berücksichtigt werden, dass der
Messwandler mithilfe eines PT angeschlossen ist, der zweiphasig verbunden ist. Daher
beginnt der Test zunächst mit dem Standardspannungswert, der im Bildschirm Default
Setting (Standardeinstellung) für jeden Spannungsausgang festgelegt ist. Der V2-Ausgang
liegt jedoch bei V1 um 180 Grad außerhalb der Phase, daher addieren sie sich über den
Potenzialeingang des Messwandlers. Beispiel: Ein Standardwert von 120 Volt L-N bedeutet,
dass 240 Volt an den Eingangsanschlüssen des Messwandlerpotenzials angelegt sind.
Daher wird V1 bei einem Winkel von 0° auf 120 Volt und V2 auf 120 Volt bei 180° eingestellt.
I1 und I2 sind mit den entsprechenden Spannungen (0° und 180°) phasengleich. Wenn der
Benutzer den Wert für MAX. Watt im Bildschirm Messwandler-Setup eingibt, kann die
Firmware den erforderlichen Prüfstrom für den Skalenendwert berechnen.
Die für die Berechnung von Watt für den 1 1/2-Elementmesswandler erforderliche Formel
lautet:
V1 * I1 * COS Æ + V2 * I2 COS Æ = Watt
Beispiel: Die Standardspannung beträgt 120,00 VAC, und der Benutzer gibt 1000 Watt als
maximalen Wert ein. Der Strom, der für den Skalenendwert des Ausgangs vom Messwandler
erforderlich ist, beträgt
