3.15.2.5 GOOSE-Filteroptionen
Mit den GOOSE-Filteroptionen kann der Benutzer GOOSE-Meldungen zur Registerkarte FILTER
hinzufügen. Wählen Sie dazu eine GOOSE-Meldung aus, klicken Sie mit der rechten Maustaste darauf
und wählen Sie „Add to GOOSE Filter" (Zu GOOSE-Filter hinzufügen) aus.

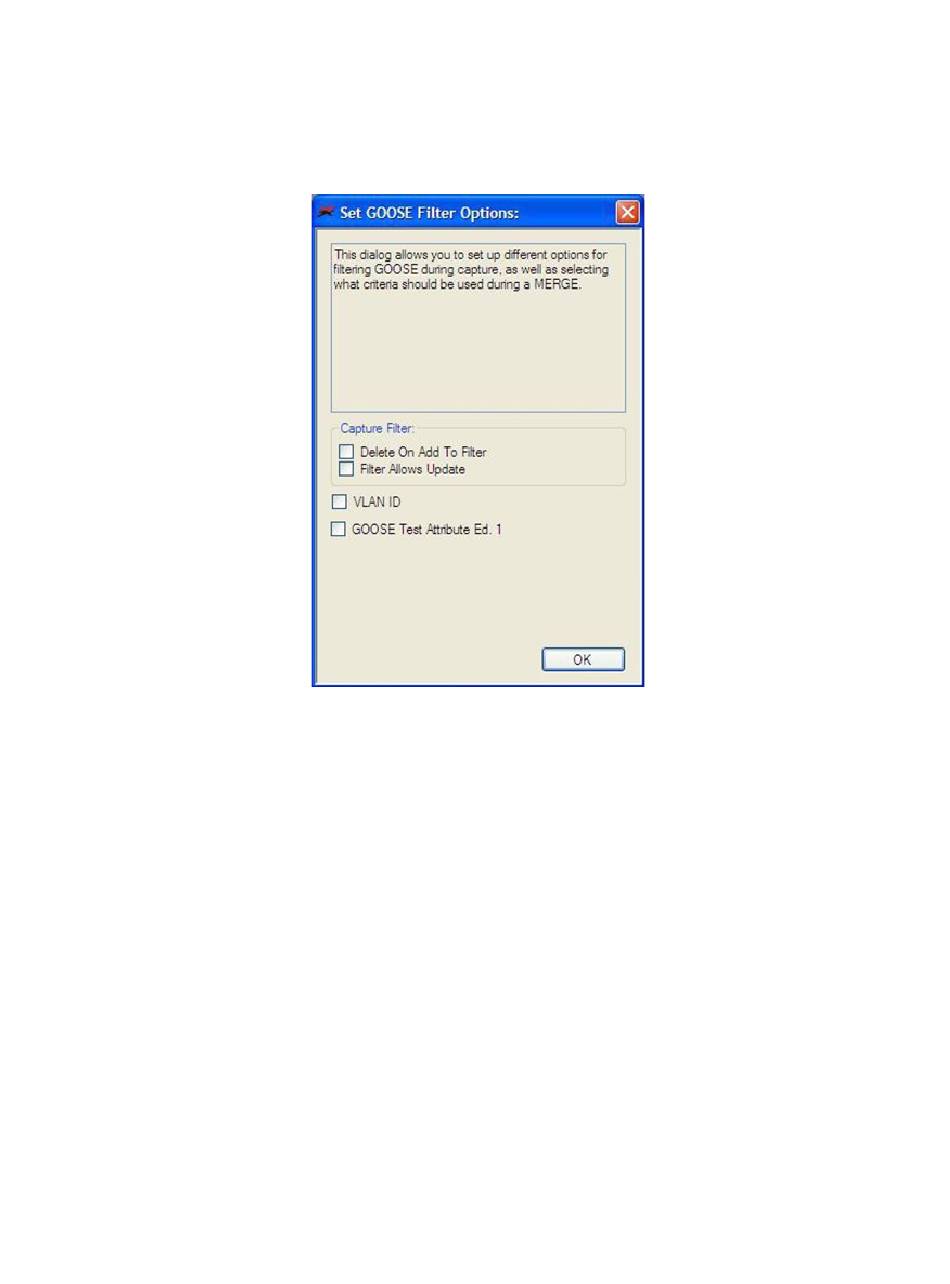

Abbildung213 Bildschirm MGC GOOSE Filteroptionen
3.15.2.5.1 „Delete On Add To Filter" (Beim Hinzufügen zum Filter löschen)
Mit dieser Option werden ausgewählte GOOSE-Meldungen von der aktuellen Registerkarte entfernt,
wenn sie der Registerkarte FILTER hinzugefügt werden.
3.15.2.5.2 „Filter Allows Update" (Filter ermöglicht Aktualisierung)
Mit dieser Option werden nur die GOOSE-Meldungen auf der Registerkarte FILTER beim nächsten
Erfassungsvorgang erfasst/aktualisiert. Wenn diese Option nicht ausgewählt ist, werden die GOOSE-
Meldungen auf der Registerkarte FILTER beim nächsten Erfassungsvorgang ignoriert und nicht
hinzugefügt/aktualisiert. Wenn Sie den Filter einfach entfernen möchten, entfernen (löschen) Sie die
Registerkarte „Filter".
3.15.2.5.3 VLAN-ID
Über dieses Fenster können Sie den GOOSE MERGE-Algorithmus beeinflussen. Außerdem können Sie
entscheiden, ob wichtige Parameter wie das VLAN-Tag und das Prüfattribut verwendet werden sollen,
um zu unterscheiden, ob zwei Meldungen gleich oder unterschiedlich sind. Wenn diese Option
ausgewählt ist, werden zwei GOOSE-Meldungen mit unterschiedlichen Attributen nicht in einer MERGE-
Operation zusammengeführt. Wenn also eine SCL-GOOSE und ein erfasste GOOSE in allen Parametern
gleich sind, aber das VLAN-Tag unterschiedlich ist, werden sie nicht zusammengeführt, da sie als
unterschiedliche Meldungen betrachtet werden. Wenn diese Option nicht ausgewählt ist, werden die
VLAN-Attribute bei einem MERGE-Vorgang ignoriert.
