Megger STVI Benutzerhandbuch Seite 415

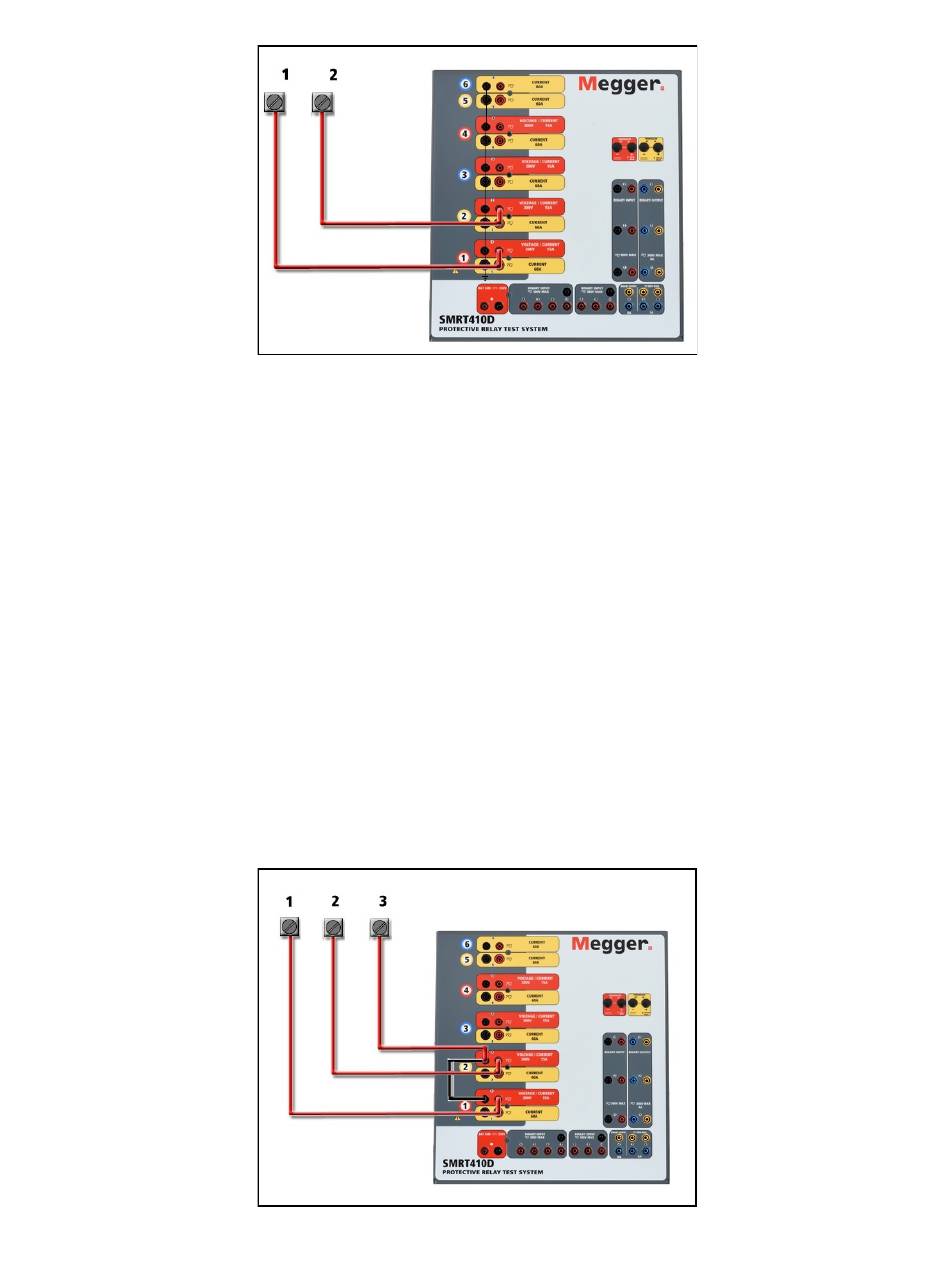

Abbildung 330: Spannungskanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
4.2 3Ø, 3-Leiter, Offene Dreiecks- und T-Schaltung
Ausführliche Beschreibungen und Verwendungshinweise für offene Dreiecks- und T-Schaltungen
Sie in Abschnitt 3.4.2 der RTMS-Software.
4.2.1 Symmetrische offene Dreiecksschaltung
Die offene Dreieckschaltung ist einfach in der Anwendung, wenn eine symmetrische dreiphasige
Quelle erforderlich ist, da die Amplituden- und Phasenbeziehung direkt eingestellt werden kann.
Es sind keine Berechnungen erforderlich. Bei Verwendung der offenen Dreieckskonfiguration
wird empfohlen, Spannungskanal 1, als V bezeichnet, und Spannungskanal 2, als V bezeichnet,
1 2
zu verwenden, während der COMMON-Anschlusspol als V bezeichnet wird. Mit dieser
g
Anordnung können Größe und Phasenwinkel des Potenzials einfach berechnet und eingestellt
werden. Für die symmetrische Dreiphasenbedingung sind V und V gleich groß und durch
1g 2g
einen Winkel von 60 o getrennt. Dies geschieht durch Einstellen der Potenziale V und V auf die
1 2
o
gleiche Größe, Einstellen von 0° für V und 300 (60 Grad voreilend unter der Annahme, dass die
1
Standardphasendrehung auf 360 nacheilend eingestellt ist) für V , siehe folgende Abbildung.
2
