Megger STVI Benutzerhandbuch Seite 129

der Strom auf Null sinkt. Wenn der Unterbrecher schließt, sehen Sie, dass der Strom wieder
angelegt wird. Anschließend werden Auslöse- und Wiedereinschaltzyklus bis zur Blockade
wiederholt. Der Benutzer kann zwischen den beiden Ansichten hin- und herschalten, indem er unten
rechts auf dem Bildschirm auf die Schaltfläche „Switch to Single View/Split View" (Zur
Einzelansicht/geteilten Ansicht wechseln) drückt. Um diesen Bildschirm zu verlassen, drücken Sie die
grüne Häkchenschaltfläche. Sie kehren zum Bildschirm „State Sequence" (Zustandsfolge) zurück.
Um den Test auszuführen, drücken Sie die blaue Schaltfläche „Run Test" (Prüflauf). Speichern und
überprüfen Sie die Testergebnisse wie zuvor beschrieben.

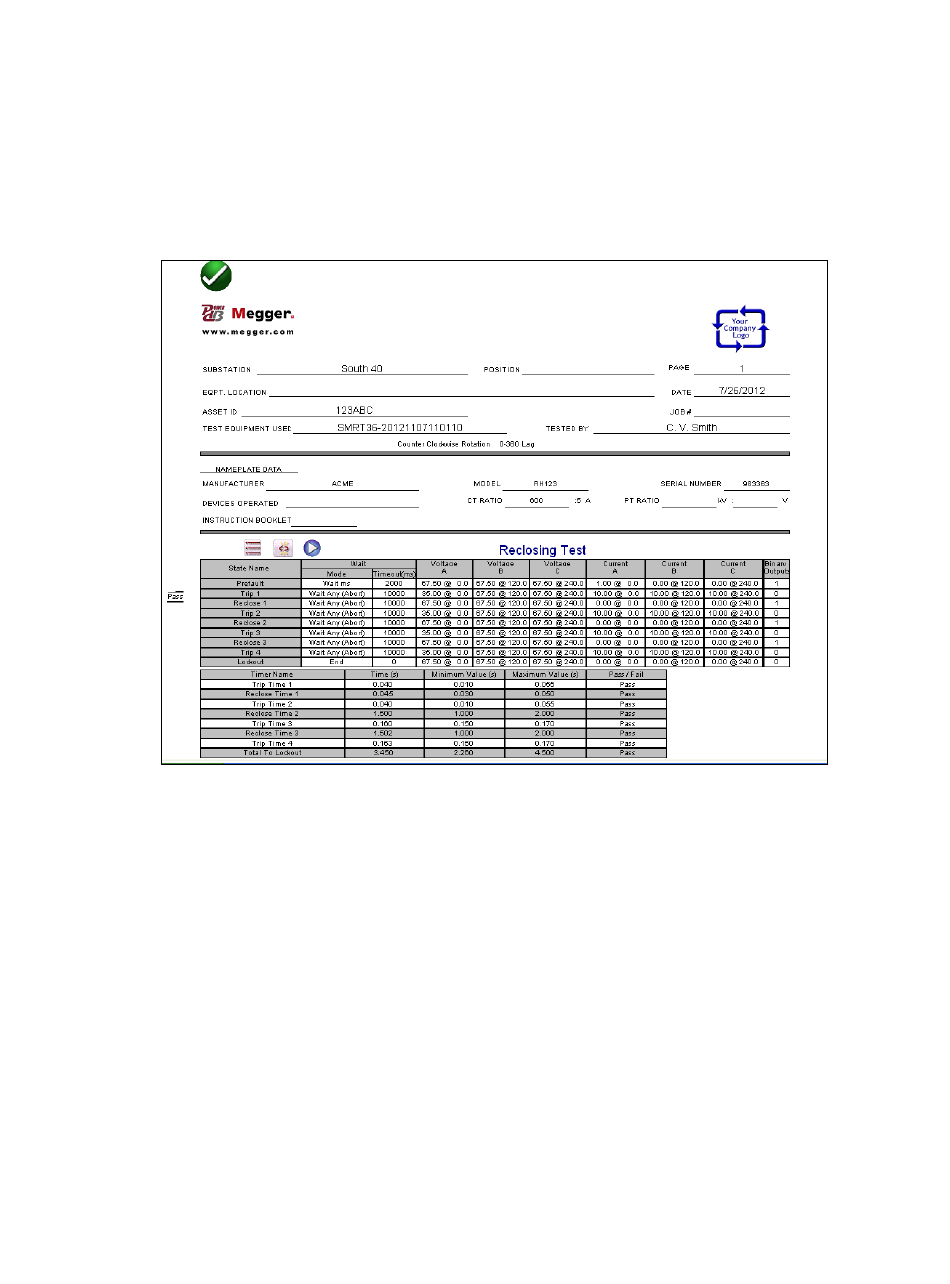

Abbildung 1185: Beispiel für Sequenz mit 4 Auslösungen und Wiedereinschaltungen
3.5.9.2 TEF-Simulator (Transient Earth-Fault)
Der Simulator für vorübergehende Erdschlussfehler ist für die Prüfung der direktionalen
Betriebseigenschaften von transienten und intermittierenden Erdschlussrelais konzipiert, indem der
Reststrom I und die Restspannung V durch transiente Signale simuliert werden. Die intermittierende
0 0
Testfunktion simuliert zeitweilig auftretende transiente Fehler in kompensierten Kabelnetzwerken.
Diese Art von Fehler wird in der Regel durch Isolierungsausfälle verursacht. Sie können wiederholt
auftreten und sehr kurz sein.
