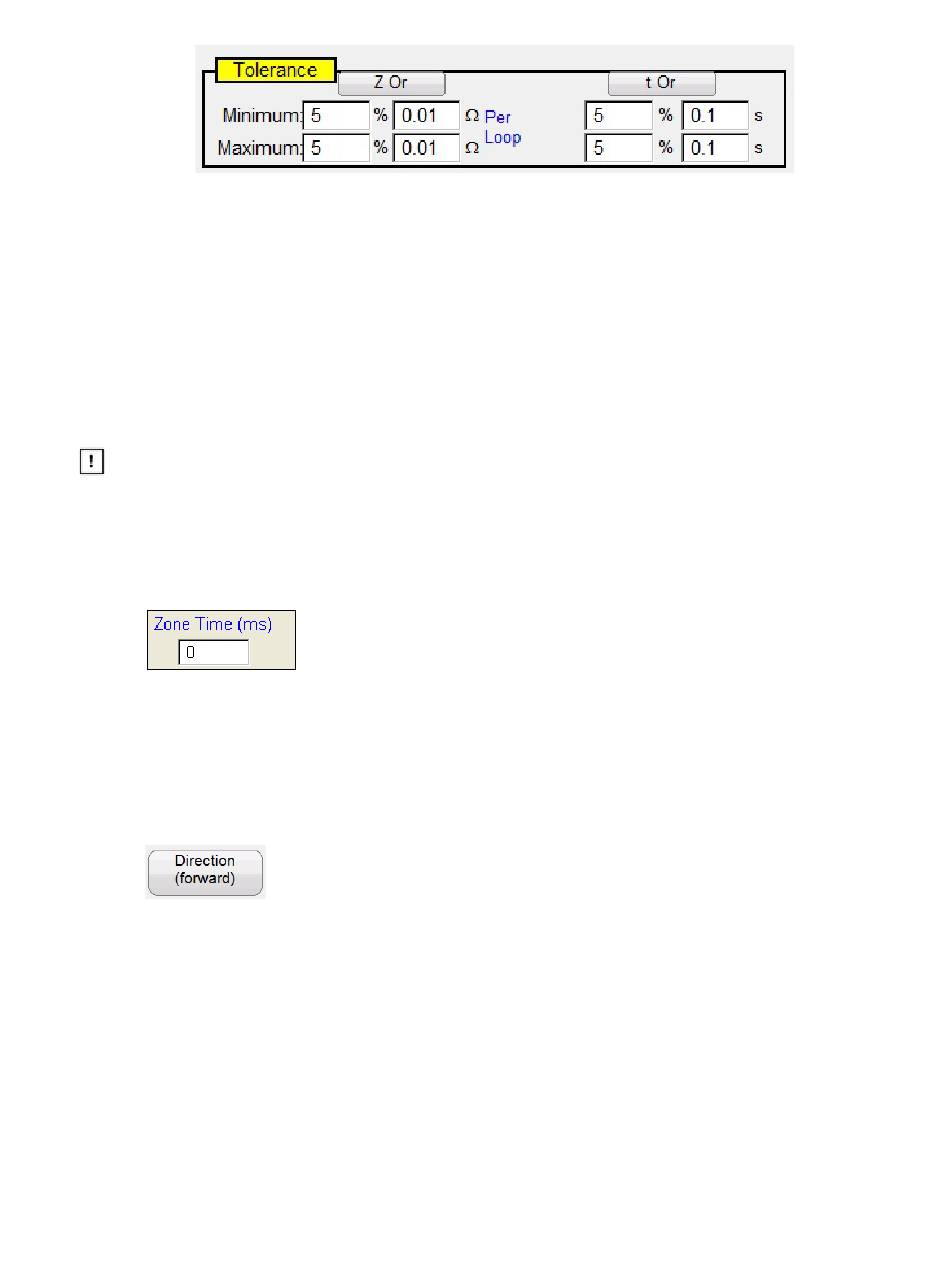

Abbildung 121: Dialogfeld „Tolerance Settings" (Toleranzeinstellungen)
Geben Sie die Prozentwerte für Maximum und Minimum ein, oder geben Sie die Maximal- und
Minimalwerte für Ohm und Zeit, die für die Bestanden/Nicht bestanden-Bewertung der
Testergebnisse verwendet werden sollen. Z = % der Impedanz in Ohm; die Zeitwerte werden in %
der Einstellung für die erwartete Auslösezeit angegeben. Drücken Sie die Schaltfläche Z Or und/oder
die Schaltfläche t Or. Die Schaltflächen ändern sich in Z Plus und t Plus, d. h. aus den beiden
Werten wird die Summe gebildet. Bei der Durchführung von Anregungstests mit Impulsrampe
zeichnet die Software sowohl die Auslösezeit als auch den Anregungswert auf, wenn eine Zeit in das
Fenster „Expected Trip Time" (Erwartete Auslösezeit) eingegeben wird.
Anwendungshinweis: Wenn die Toleranz für alle Zonen gleich ist, geben Sie die Toleranzwerte
einmal ein, drücken Sie dann auf Copy Zone (Zone kopieren) und dann auf Paste to All Zones (In
alle Zonen einfügen).
3.6.1.2 Auslösezeit der Zone einstellen
Geben Sie die erwartete Auslösezeit für jede Betriebszone ein. Die Standardeinstellungen werden in
Millisekunden angegeben. Um zu Zyklen zu wechseln, klicken Sie auf ms. Die Zyklen werden in
geändert. Bei der Durchführung von Reichweitentests mit der Impulsrampe erfasst die Software die
Betriebszeit der Anregung, vergleicht sie mit der erwarteten Auslösezeit und stellt dann die
Bestanden/Nicht bestanden-Anzeige bereit.
3.6.1.3 Schaltfläche für die Einstellung der RICHTUNG:
Die Standardeinstellung ist FORWARD (VORWÄRTS). Durch Drücken der Schaltfläche werden dem
Benutzer vier Auswahlmöglichkeiten angezeigt: OFF (Aus), FORWARD (Vorwärts), REVERSE
(Rückwärts) (und bei QUAD NON-DIRECTIONAL (NICHT-DIREKTIONAL)). Bei Auswahl von
REVERSE (Rückwärts) wird die Betriebseigenschaft in umgekehrter Richtung gedreht. Bei QUAD-
Testanwendungen erzeugt die Auswahl von NON-DIRECTIONAL (Nicht-Direktional) duale
Eigenschaften für die ausgewählte Zone, eine in Vorwärtsrichtung und eine in Rückwärtsrichtung.
3.6.1.4 Auswahlfeld „Zones/Fault" (Zonen/Fehler)
