Megger STVI Benutzerhandbuch Seite 48

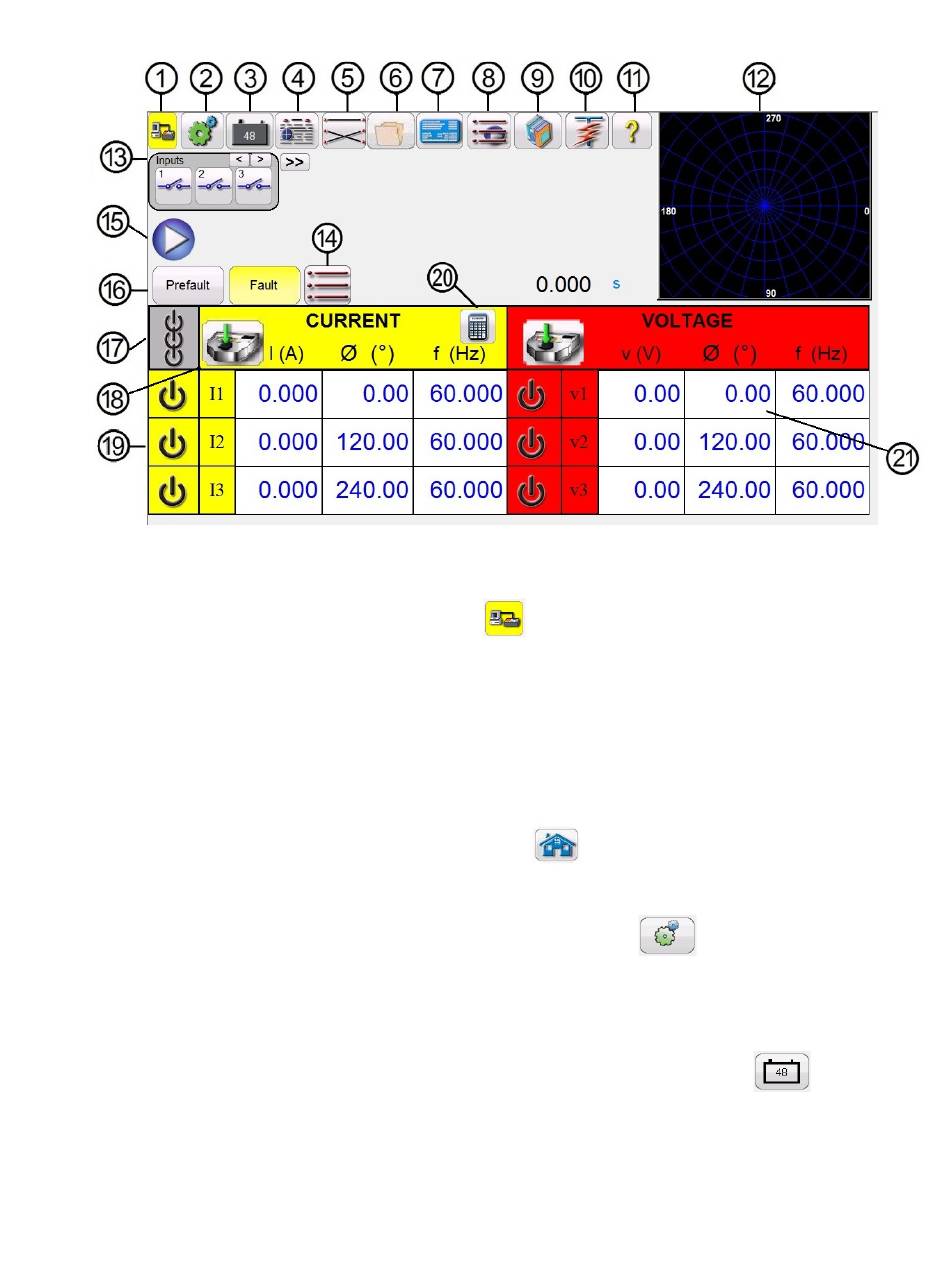

Abbildung 225: Bildschirm „Manual Test" (Manuelle Prüfung)
3.1.1 ① Schaltfläche „Connection" (Verbindung)
Durch Drücken oder Klicken auf die Schaltfläche „Connection" (Verbindung) auf dem PC oder STVI-
Handsteuergerät wird das angeschlossene SMRT-Gerät automatisch erkannt und die IP-Adresse
automatisch über die Ethernet-Ports eingestellt. Wenn die Schaltfläche zwei rote X anzeigt,
bedeutet dies, dass keine Kommunikation mit dem SMRT-Gerät besteht. Wenn die Hintergrundfarbe
gelb ist und zwei rote X angezeigt werden, bedeutet dies, dass die Kommunikation mit dem SMRT-
Gerät unterbrochen wurde. Wenn eine Verbindung hergestellt wird (Verbindungsbefehle wurden
gesendet), ändert sich die Hintergrundfarbe von gelb zu grün. In anderen Messbildschirmen wird in
der oberen linken Ecke die Schaltfläche „Home" (Start)
Startsymbols kehren Sie zum Bildschirm für manuelle Tests zurück.
3.1.2 ② Schaltfläche „System Configuration" (Systemkonfiguration)
Drücken Sie diese Schaltfläche, um zum RTMS-Software-Konfigurationsbildschirm zu gelangen.
Weitere Informationen zum Konfigurationsbildschirm finden Sie in Abschnitt 2.3.1 „Konfiguration".
3.1.3 ③ Schaltfläche „Turn DC Supply On/Off" (DC-Versorgung ein-/ausschalten)
Die Schaltfläche zum Ein-/Ausschalten des DC-Netzteilsimulators: Der Batteriesimulator wird durch
Drücken der Taste ein- und ausgeschaltet. Die Hintergrundfarbe ändert sich: rot für EIN und grau für
AUS. Die anzuwendende Spannung wird mithilfe der Schaltfläche angezeigt und kann durch
Drücken der Konfigurationstaste geändert werden.
48
:
angezeigt. Durch Drücken des
:
Rev 15; Datum: 06/2018
:
Teil 81757
