Megger STVI Benutzerhandbuch Seite 347

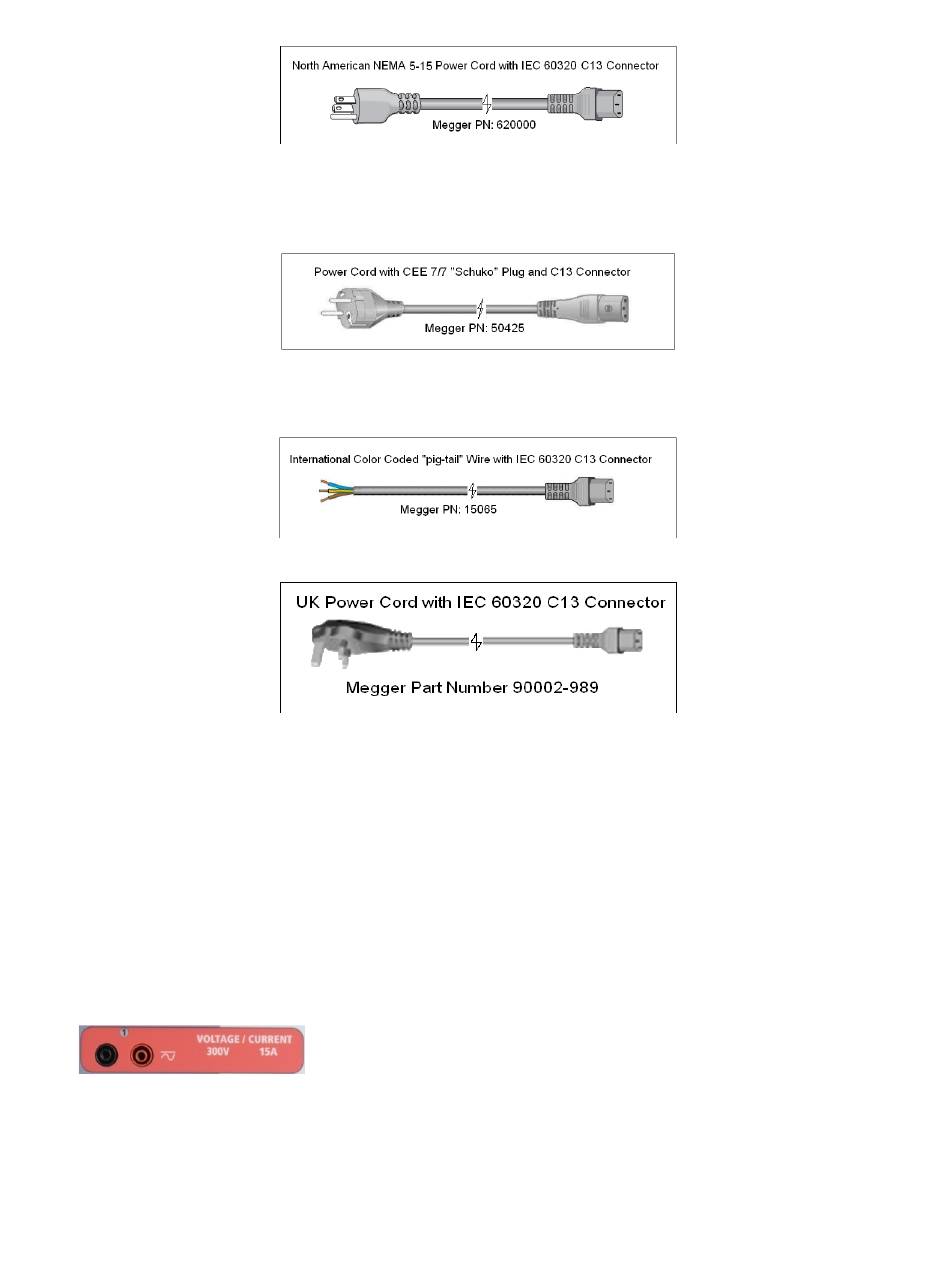

Modell SMRT46D X0XXXXEXXX
50425) geliefert.
Modell SMRT46D X0XXXXIXXX
geliefert. Das Kabel, Teilenummer 15065, ist für die Verdrahtung mit dem entsprechenden
Stecker vorbereitet (länderabhängig). Es gelten die folgenden Farben: Braun = Phase, Blau =
Neutralleiter und Grün/Gelb = Schutzleiter.
Modell SMRT46D X0XXXXUXXX
90002-989) geliefert.
1.3 Spannung – Stromgeneratormodul (VIGEN)
Spannungen und Ströme werden durch die rote bzw. gelbe Umrandung der einzelnen
Ausgangskanäle angegeben. Die Spannungskanäle der Phasen 1, 2 und 3 sind durch die rote
Farbe gekennzeichnet. Die Stromkanäle der Phasen 1, 2 und 3 sind gelb markiert. Alle Ausgänge
sind unabhängig von plötzlichen Änderungen der Netzspannung und -frequenz und werden so
geregelt, dass Änderungen der Lastimpedanz den Ausgang nicht beeinflussen.
Standardverstärkerausgänge sind isoliert oder potenzialfrei. Die SMRT-Geräte können optional
mit den gemeinsamen Verstärkerrückleitungen bestellt werden, die mit dem Masseanschluss
verbunden sind.
1.3.1. Konvertierbarer Spannungs-/Stromverstärker
Der SMRT PowerV™ Spannungsverstärker liefert eine flache Leistungskurve von 30 bis 150 Volt
im 150-V-Bereich, um die Prüfung von Starkstromanwendungen, z. B. Feldprüfungen, zu
ermöglichen.
Spannungsbereich
wird mit einem Netzkabel für Kontinentaleuropa (Teilenummer
wird mit einem Netzkabel mit internationaler Farbcodierung
wird mit einem Netzkabel für Großbritannien (Teilenummer
Leistung/Strom (max.)
