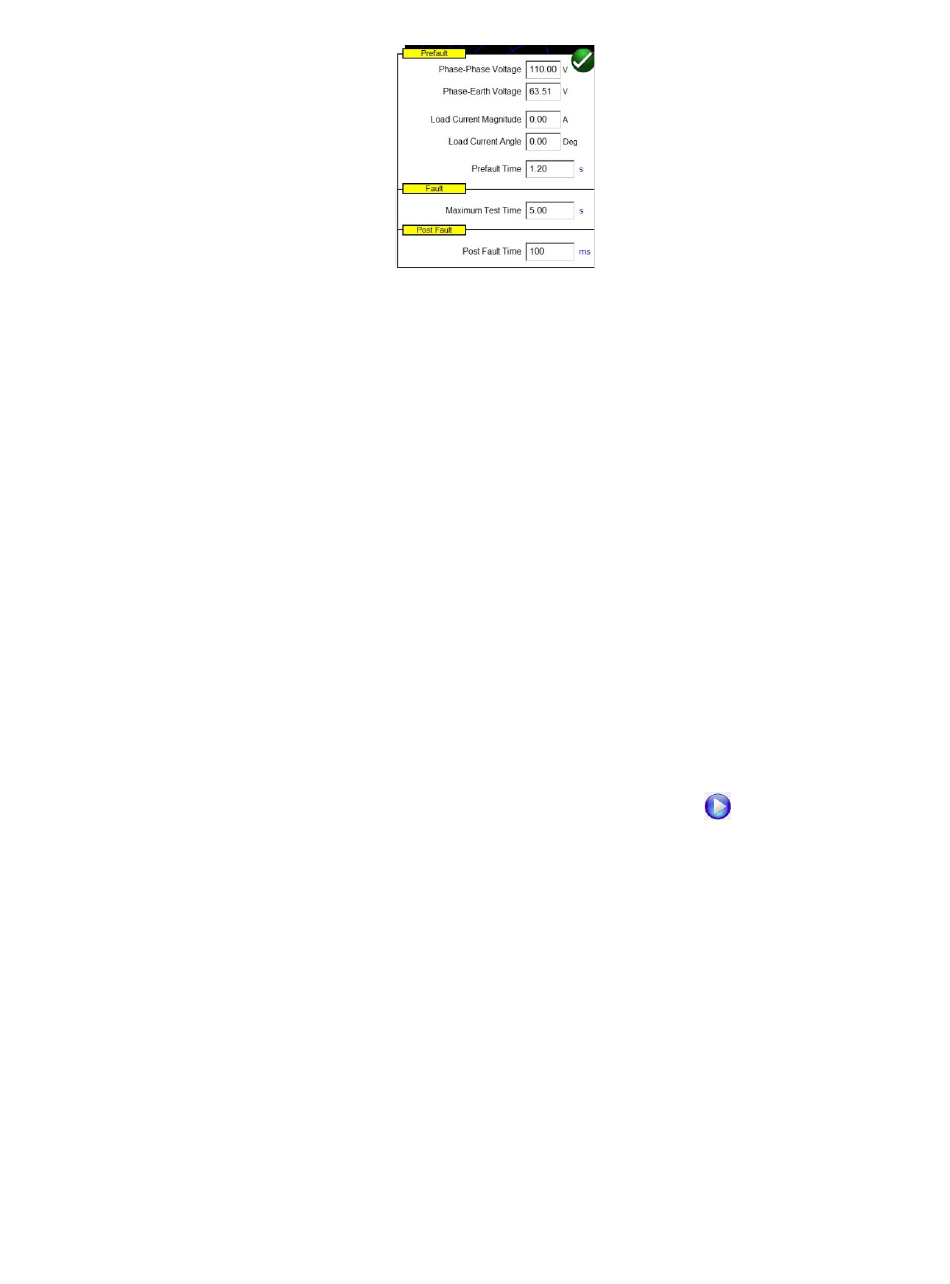

Abbildung 142: Feld für Vorfehler-, Fehler- oder Nachfehlereinstellungen
Geben Sie die Bedingungen für die Vorfehler- und Fehlerprüfung ein. Geben Sie die Phase-Phase-
oder Phase-Erde-Spannung, den Laststrom und den Laststromwinkel zusammen mit der
Vorfehlerzeit ein.
Anwendungshinweis: Es wird empfohlen, bei der Prüfung von Distanzschutzrelais einen
Vorfehlerstrom = 0 zu verwenden, da es sich bei dem simulierten Energieversorgungsnetz um eine
Stichleitung ohne überlagerte Last handelt. Daher ist die Simulation des Laststroms, der während des
Fehlerzustands verschwindet, keine realistische Darstellung des Energieversorgungsnetzes.
Stellen Sie die maximale Fehlerprüfdauer ein. Nach Drücken der blauen Prüflauf-Schaltfläche wird
der Fehler auf das Relais angewendet, bis das Relais auslöst oder die maximale Prüfdauer
abgelaufen ist.
Stellen Sie die Nachfehlerzeit ein. Wenn das Relais in Betrieb ist, werden für die Einstellung „Post
Fault Time" (Nachfehlerzeit) (im Beispiel 100 ms) weiterhin fehlerhafte Mengen eingespeist, um die
Öffnungszeit des Leistungsschalters zu simulieren. Danach wird die Einspeisung gestoppt und die
Betriebszeit gemeldet. Wenn das Relais nicht auslöst, wird nach Ablauf der Einstellung für die
maximale Prüfdauer (im Beispiel 5 Sekunden) die Fehlereinspeisung gestoppt und das Ergebnis als
„NOP" (No Operation) ausgegeben.
Durch Drücken oder Klicken auf die blaue Schaltfläche „Run Test" (Prüflauf) wird der
Vorfehlervektor für die angegebene Zeit angewendet. Anschließend erfolgt ein Wechsel zu den
Fehlerwerten, um das Auslösen des zu prüfenden Relais zu prüfen.
3.6.7.1.11 ⑫ Feld „Impedance Ramp" (Impedanzrampe)
Hier können Sie mit dem Steuerungsknopf, den Pfeiltasten nach oben und unten auf dem PC oder
dem Mausrad den Anstieg der Impedanzebene bestimmen. Drücken oder klicken Sie auf das
Drehrad, um das Feld „Impedance Ramp Selection" (Impedanzrampenauswahl) zu öffnen. Sie
können den Wert auswählen, der erhöht werden soll; Z, Phi, R oder X und die Größe der Stufen
angeben.
