Megger STVI Benutzerhandbuch Seite 34

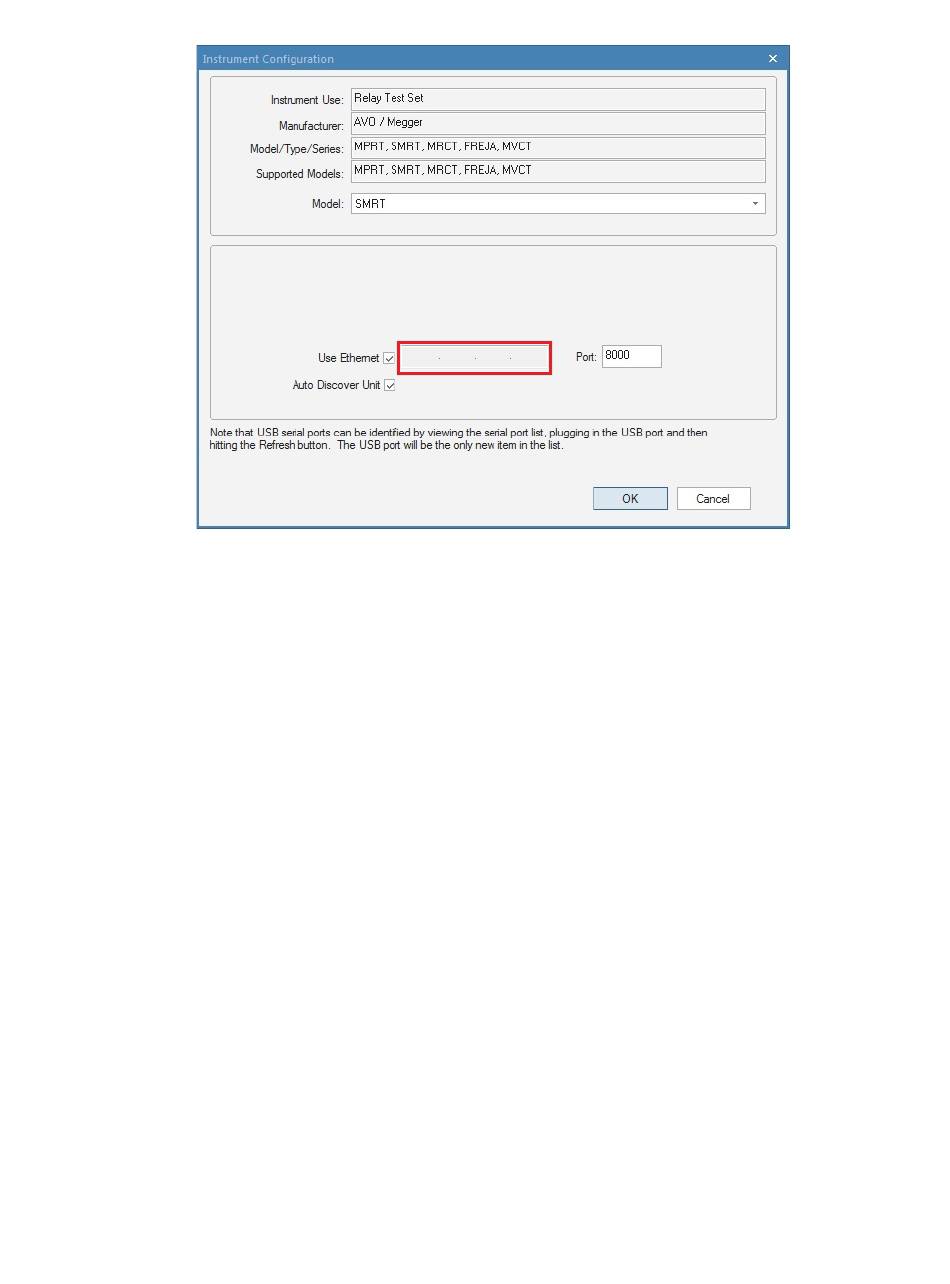

Abbildung 9: PowerDB-Bildschirm „Instrument Configuration" (Gerätekonfiguration)
2.3.1.11 „Advanced Mode - Convertible V/I Selection for Multi-Phase Current Output" (Erweiterter
Modus – Wandelbare V/I-Auswahl für Mehrphasenstromausgang)
Klicken Sie im Abschnitt „Hardware" des Konfigurationsbildschirms auf die Schaltfläche „Advanced
Mode" (Erweiterter Modus), um auf die Anzahl der Spannungskanäle für die Umwandlung in Ströme
zuzugreifen (siehe Fenster im Abschnitt „Operating Mode" (Betriebsmodus)). Wenn Sie mehr als drei,
aber weniger als sechs Ströme benötigen, drücken Sie diese Schaltfläche, um auszuwählen, wie
viele Spannungskanäle umgewandelt werden sollen. Sie benötigen beispielsweise vier Ströme.
Drücken Sie die Schaltfläche „Advance" (Erweitert) und legen Sie im dafür vorgesehenen Feld die 1
fest. Wenn Sie zum Messbildschirm zurückkehren, wird Spannungskanal 1 jetzt in einen Stromkanal
umgewandelt. Beachten Sie, dass die Umwandlung der Spannungskanäle mit Kanal 1 beginnt und
aufsteigend nach oben festgelegt wird. Daher führt die Auswahl von 2 wandelbaren Kanälen dazu,
dass die Spannungskanäle 1 und 2 in Ströme umgewandelt werden und Spannungskanal 3 als
Spannungsausgang verbleibt.
2.3.1.12 Schaltfläche „? Help" (Hilfe)
Drücken Sie diese Schaltfläche, um auf das integrierte Handbuch zuzugreifen und Hilfe zum
Konfigurationsbildschirm zu erhalten.
2.3.1.13 „Phase Angles" (Phasenwinkel)
Der Abschnitt für die Phasenwinkelsteuerung befindet sich in den Systemeinstellungen des
Konfigurationsbildschirms. Wählen Sie die gewünschte Phasenwinkelanzeige für den
Phasenvektorbildschirm aus. Die Phasenwinkelbezeichnungen können auf 0 bis 360 Grad Lead/Lag
(voreilend/nacheilend) oder ± auf 180 Grad (positive Winkel sind voreilend) eingestellt werden. Die
Drehung kann entweder auf links- oder rechtsdrehend eingestellt werden. Die werkseitige
34
Teil 81757
Rev 15; Datum: 06/2018
