Für die potenzialfreien gemeinsamen Einheiten muss der Benutzer die schwarzen gemeinsamen
Rückleitungen der zugehörigen Spannungskanäle miteinander verbinden, wenn ein Reihenbetrieb
erforderlich ist (siehe folgende Abbildungen). Entfernen Sie externe gemeinsame Leitungen, wenn
die Prüfung abgeschlossen ist. Versuchen Sie KEINESFALLS, mehr als zwei Spannungskanäle
zusammen zu schalten, da die Spannungszuleitungen für maximal 600 Volt ausgelegt sind.

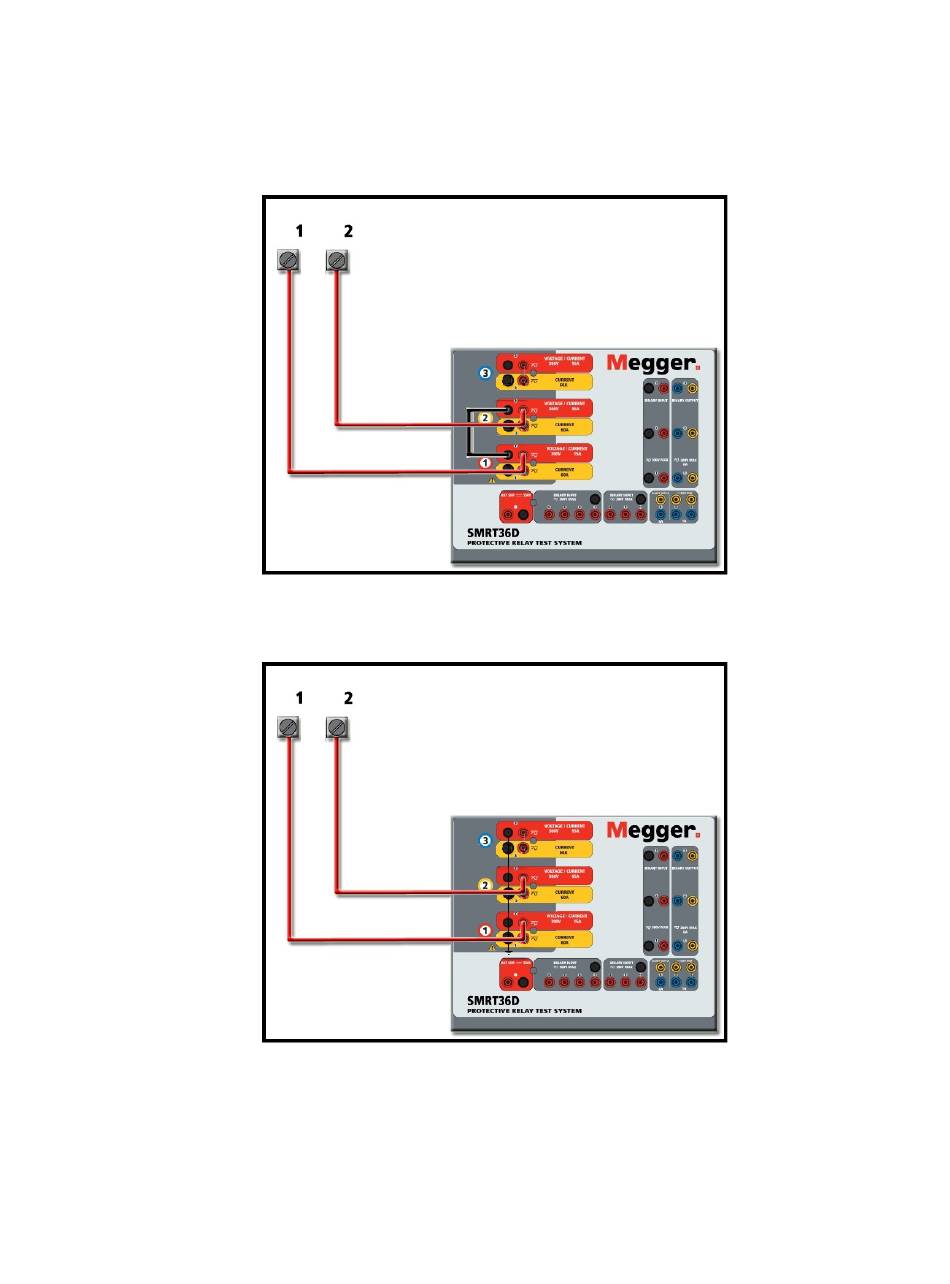

Abbildung 52: Spannungskanäle mit potenzialfreien nicht geerdeten gemeinsamen Rückleitungen bei
Abbildung 53: Spannungskanäle mit geerdeten gemeinsamen Rückleitungen bei SMRT36D in Reihe
3.4.2 3Ø, 3-Leiter, Offene Dreiecks- und T-Schaltung

3.4.2.1 Symmetrische offene Dreiecksschaltung

Es stehen zwei Methoden zum Erstellen einer dreiphasigen, dreiadrigen Spannungsquelle zur
Verfügung. Die offene Dreieckschaltung ist einfacher zu verwenden, wenn eine symmetrische
81
SMRT36D in Reihe
