Megger STVI Benutzerhandbuch Seite 385

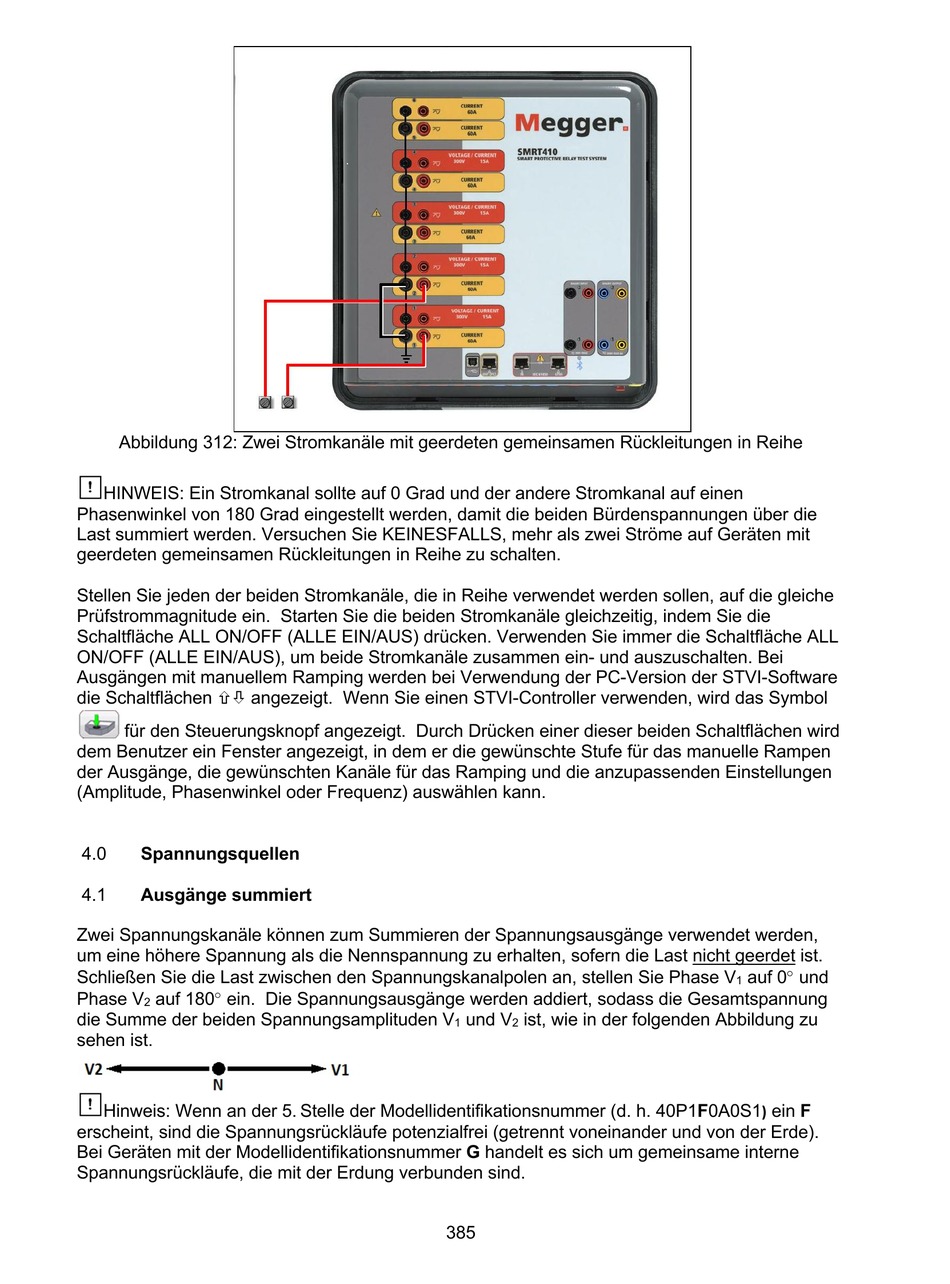

Abbildung 312: Zwei Stromkanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
HINWEIS: Ein Stromkanal sollte auf 0 Grad und der andere Stromkanal auf einen
Phasenwinkel von 180 Grad eingestellt werden, damit die beiden Bürdenspannungen über die
Last summiert werden. Versuchen Sie KEINESFALLS, mehr als zwei Ströme auf Geräten mit
geerdeten gemeinsamen Rückleitungen in Reihe zu schalten.
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche
Prüfstrommagnitude ein. Starten Sie die beiden Stromkanäle gleichzeitig, indem Sie die
Schaltfläche ALL ON/OFF (ALLE EIN/AUS) drücken. Verwenden Sie immer die Schaltfläche ALL
ON/OFF (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei
Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version der STVI-Software
die Schaltflächen ñò angezeigt. Wenn Sie einen STVI-Controller verwenden, wird das Symbol
für den Steuerungsknopf angezeigt. Durch Drücken einer dieser beiden Schaltflächen wird
dem Benutzer ein Fenster angezeigt, in dem er die gewünschte Stufe für das manuelle Rampen
der Ausgänge, die gewünschten Kanäle für das Ramping und die anzupassenden Einstellungen
(Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
4.0 Spannungsquellen
4.1 Ausgänge summiert
Zwei Spannungskanäle können zum Summieren der Spannungsausgänge verwendet werden,
um eine höhere Spannung als die Nennspannung zu erhalten, sofern die Last nicht geerdet ist.
Schließen Sie die Last zwischen den Spannungskanalpolen an, stellen Sie Phase V
Phase V auf 180° ein. Die Spannungsausgänge werden addiert, sodass die Gesamtspannung
2
die Summe der beiden Spannungsamplituden V
sehen ist.
Hinweis: Wenn an der 5. Stelle der Modellidentifikationsnummer (d. h. 40P1F0A0S1
erscheint, sind die Spannungsrückläufe potenzialfrei (getrennt voneinander und von der Erde).
Bei Geräten mit der Modellidentifikationsnummer G handelt es sich um gemeinsame interne
Spannungsrückläufe, die mit der Erdung verbunden sind.
und V ist, wie in der folgenden Abbildung zu
1 2
385
auf 0° und
1
ein F
)
